PORTUGUÊ
S
65

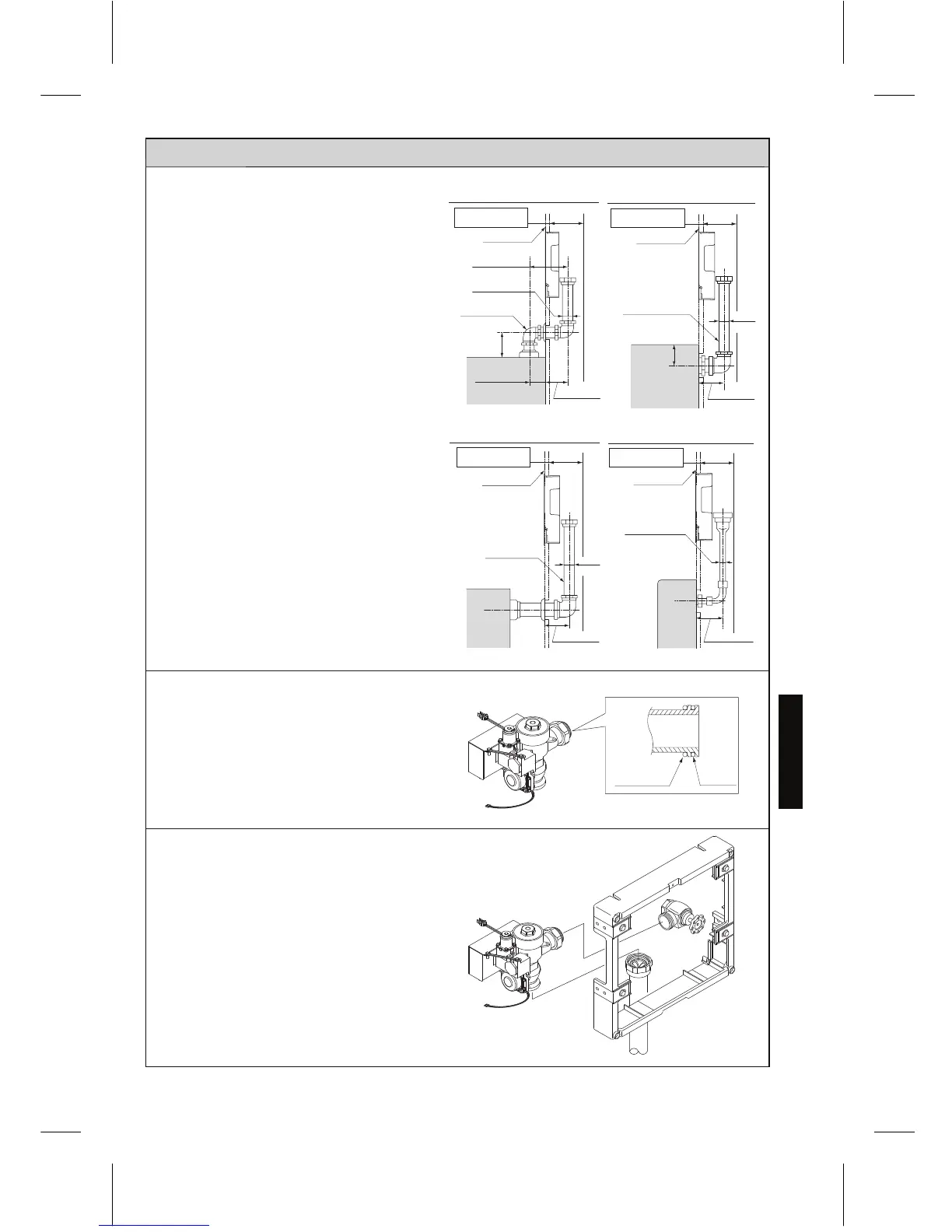

PROCEDIMENTO DE INSTALAÇÃO — TAMPA GRANDE
7. Passe a tubulação de descarga e o
limitador de pressão pelo orifício de
orientação e monte-os sobre o
bacia sanitária.
8. Se necessário, corte o tubo de quebrador
de vácuo no comprimento adequado.
9. Garanta que o anel de vedação encaixe-se na
ranhura ao final do arremate da fluxômetro.
Tenha cuidado para não danificar o
anel de vedação ao inserir o arremate
no válvula de ponto. Se a lubrificação for
necessária, umedeça o anel de vedação
com água.
10. Conecte a fluxômetro com o
válvula de ponto e o tubo de
quebrador de vácuo.
Anel de
vedação
OBSERVAÇÃO:
Anel retentar
TET2LA(X)32, TET2GA32, TET2UA(X)32
TEU2LA(X)12, TEU2UA(X)12
TET2LA(X)31, TET2UA(X)31
TET2GA31
Bacia sanitária o mictório
Parede
6~6-1/2”
(152~165mm)
1-1/2” (38mm)
o 3/4” (19mm)
1-1/2”
(38mm)
5”
(127mm)
2-1/4”~2-3/4”
(57~70mm)
3-3/4”~4-7/8”
(95~124mm)
3-3/4”~4-7/8”
(95~124mm)
Encaixe superior
Encaixe para trás
Montagem de parede
3”
(76mm)
Bacia sanitária
7” (178mm) requisito
de espaço mínimo
Parede
7” (178mm) requisito
de espaço mínimo
TET2LA(X)33, TET2UA(X)33
TET2GA33
3-3/4”~4-7/8”
(95~124mm)
Encaixe para trás
Andar de parede
Bacia sanitária
1-1/2”
(38mm)
Parede
7” (178mm) requisito
de espaço mínimo
TEU2LA(X)11, TEU2LA(X)21
TEU2UA(X)11
3-3/4”~4-7/8”
(95~124mm)
Mictório
1-1/4” (32mm)
o 3/4” (19mm)
Parede
7” (178mm) requisito
de espaço mínimo
