P R U U
67

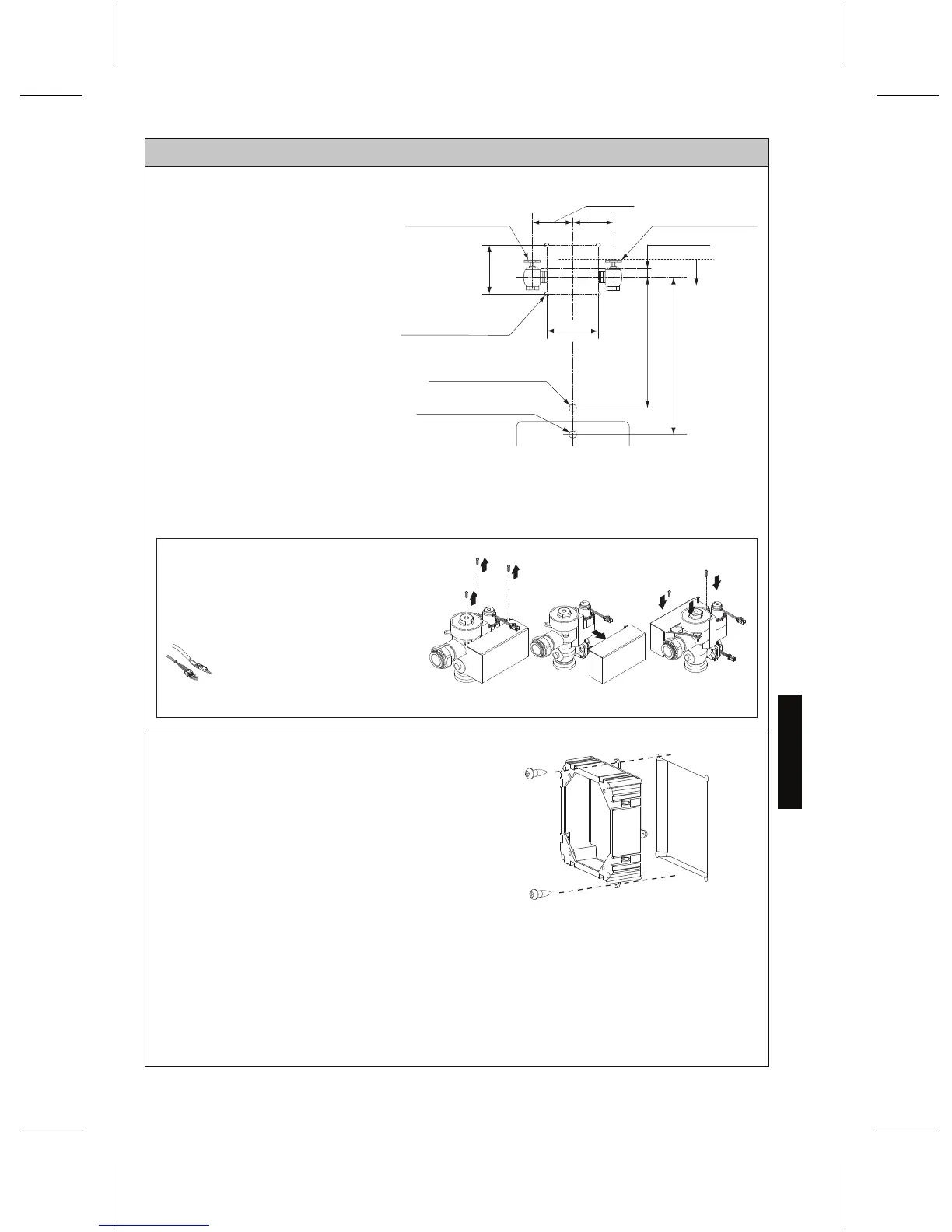

PROCEDIMENTO DE INSTALAÇÃO
— TAMPA PEQUENA
OBSERVAÇÃO:
Para uso com encanamento aberto
de água, fixe a tampa superior do
sensor na direção oposta para que
o sensor esteja na frente.
5. Prenda a estrutura de base à parede, com dois
parafusos. A página seguinte oferece outras
opções de instalação da estrutura de base.
A espessura da parede deve ser de 13 mm (1/2"),
pelo menos, e no máximo de 35 mm (1-3/8").
Se a espessura de sua parede for inferior a
13 mm (1/2"), fixe uma estrutura de madeira
atrás da parede.
1. Determine o local da instalação
da tubulação de abastecimento
de água à posição do
bacia sanitária.
3. Fixe o válvula de ponto
à tubulação.
4. Fure um orifício de orientação
para a tubulação de descarga
na parede.
OBSERVAÇÃO:
Compostos de vedação de rosca
devem ser usados apenas em
roscas NPT macho.
Solte
Recoloque
PORTUGUÊ
S
* X”, ‡ = É necessário ao menos um espaço de 12,7 centímetros (5")
entre o sensor e a ponta do assento do bacia sanitária levantado ou a
ponta da barra de apoio, para evitar falsa detecção.
Para instalação do bacia sanitária.
** Abertura na parede
4 x Ø5/16" (Ø8mm) orifício
Tubulação de abastecimento
de água a esquerda
1”NPT (bacia sanitária),
3/4” (mictório)
Tubulação de abastecimento
de água a direito
1”NPT (bacia sanitária),
3/4” (mictório)
Encaixe superior de
bacia sanitária
Ø2-3/16” (Ø56 mm) orifício
Encaixe para trásde mictório
Ø1-5/16” (Ø33 mm) orifício
Encaixe para trás
de bacia sanitária
Ø2-3/16” (Ø55 mm) orifício
X”
1-1/4” (31 mm)
CL de sensor
** 3-11/16”
(94mm)
11” (279mm)
16” (406mm)
** 3-11/16”
(94 mm)
4-3/4” ± 1/2”
(120 ± 13mm)
Proteja as conexões de fio na
caixa do controlador.
2. Se necessário, passe um
adaptador de solda de rosca pela
tubulação de fornecimento de água.
