Principe de fonctionnement de l’appareil
antichute Blocstop™ type BS :

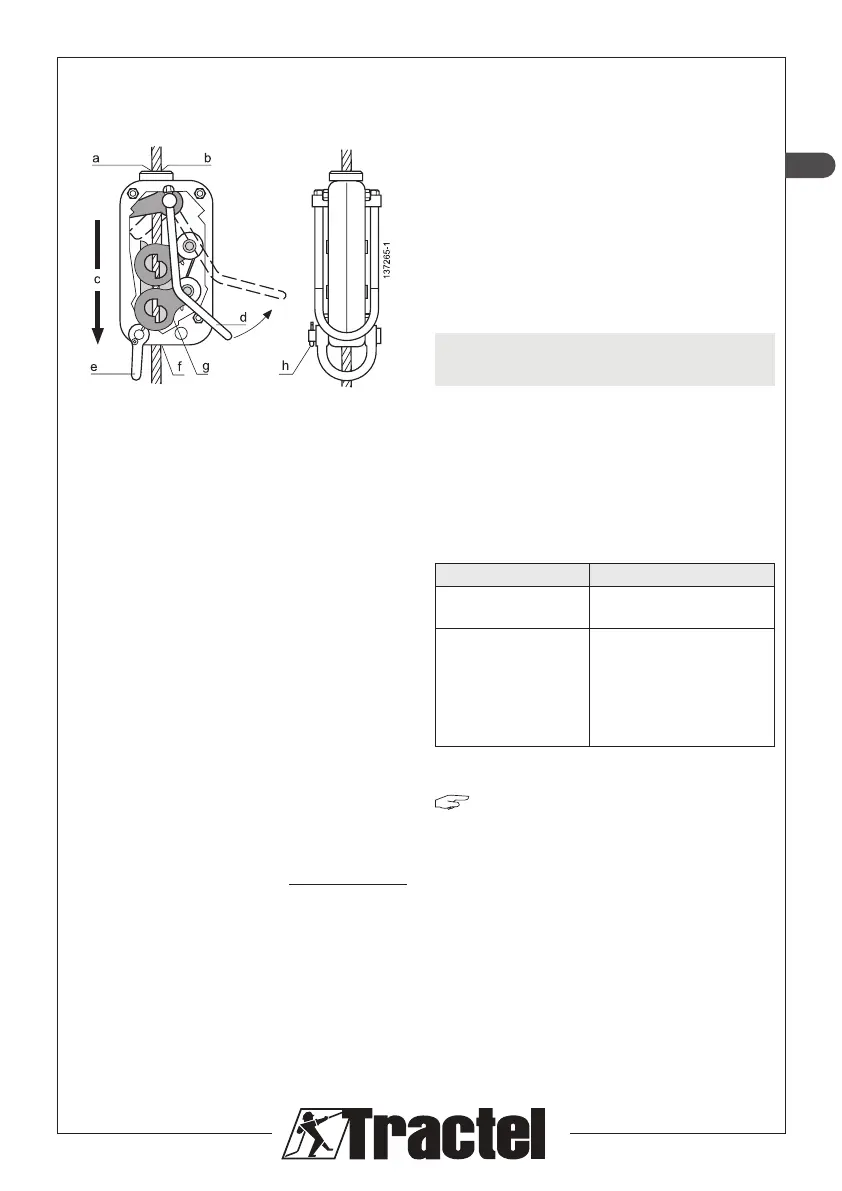

Fig. 1
Désignation des repères :
a : orice d’introduction de câble
b : câble métallique
c : direction de la traction
d : étrier de déverrouillage
e : manille (option)
f : orice de sortie de câble
g : mâchoires
h : goupille cylindrique fendue
L’appareil antichute Blocstop™ type BS (g. 1)
est constitué essentiellement d’un système à
mâchoires auto serrantes (rep. g g. 1) contenu
dans un carter en acier zingué.
L’appareil est relié par sa manille (rep. e g. 1)
à un point d’ancrage (rep. 8 g. 21) avec une
élingue.
Tant que le câble (rep. b g. 1) se déplace dans
l’appareil antichute dans la direction de traction
indiquée par la èche (rep. c g. 1) les mâchoires
s’ouvrent automatiquement et laissent glisser le
câble. Par contre dès que le câble se déplace
dans l’appareil anti-chute dans le sens contraire
à la direction de traction (rep. c g. 1), ses
mâchoires se referment immédiatement sur
celui-ci et – selon le principe du TIRFOR
®
– le
serrent d’autant plus que la charge est plus
importante.
Pour permettre la descente contrôlée de la
charge, il est possible de déverrouiller l’appareil
antichute Blocstop™ en agissant sur l’étrier
(rep. d g. 1) dans le sens de la èche. Cette
manœuvre ne peut se faire que si l’appareil
antichute n’est pas en charge. Grâce à un
ressort de rappel, l’étrier de déverrouillage
est positionné contre l’appareil antichute
(représentation en trait fort, g. 1).
La manille (avec sa goupille de sécurité) (rep.
e g. 1) est montée sur l’appareil antichute en
option.
3. Composition d’une livraison
standard
Chaque appareil antichute Blocstop™ est
accompagné de la présente notice et d’une
déclaration d’incorporation. Ces documents sont
contenus dans un sachet plastique accroché à
l’appareil.
Les options possibles des appareils antichute
BS sont les suivantes :
Livraison standard Option de livraison
Sans manille
(rep. e g. 1)
Avec une manille
(rep. e g. 1).
Etrier de
déverrouillage
(rep. d g. 1)
Avec une poignée
(rep. 1 g. 10) à la place
de l’étrier (rep. d g.
1) pour les modèles
15.301, 20.301, 35.30
uniquement.
Tableau 1
« NOTE » : dans cette notice, le
fonctionnement de l’appareil antichute est décrit
avec l’étrier, il est identique avec la poignée.
