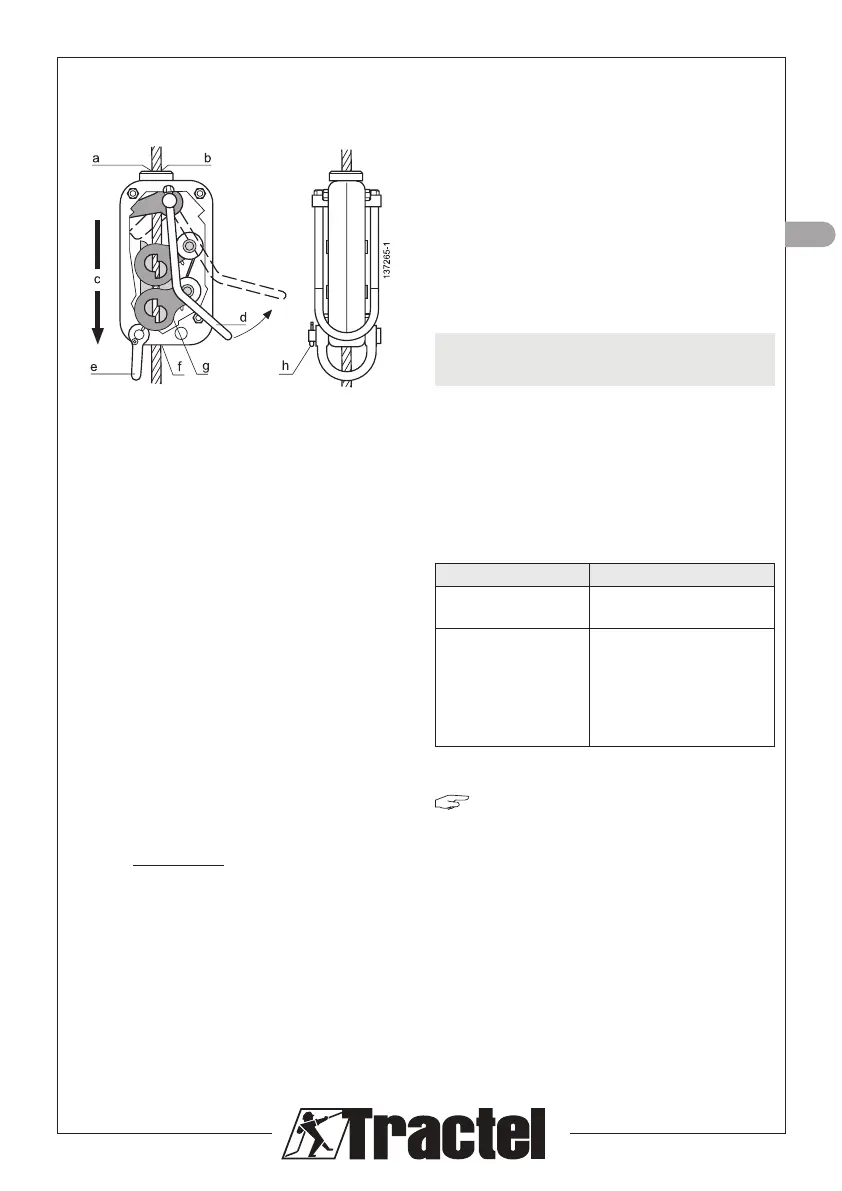

Princípio de funcionamento do aparelho
antiqueda Blocstop™ tipo BS:
Fig. 1
Designação dos itens:
a: orifício de introdução do cabo
b: cabo metálico
c: direção da tração
d: estribo de desbloqueio
e: Manilha (opção)
f: orifício de saída do cabo
g: maxilas
h: pino cilíndrico fendido
O aparelho antiqueda Blocstop™ tipo BS (g.
1) é constituído essencialmente por um sistema
de maxilas de auto-aperto (item g, g.1) contido
num cárter em aço zincado.
O aparelho é ligado pela sua manilha (item e,
g.1) a um ponto de ancoragem (item 8, g. 21)
com uma linga.
Enquanto o cabo (item b, g. 1) se deslocar
no aparelho antiqueda na direção de tração
indicada pela seta (item c, g. 1) as maxilas
abrem-se automaticamente e deixam deslizar
o cabo. Ao contrário, desde que o cabo se
desloque no aparelho antiqueda no sentido
contrário à direção de tração (item c, g. 1), as
suas maxilas fecham-se imediatamente sobre
este e – segundo o princípio do TIRFOR
®
– o
apertam tanto mais quanto mais importante for
a carga.
Para permitir a descida controlada da carga,
é possível desbloquear o aparelho antiqueda
Blocstop™ agindo sobre o estribo (item d, g. 1)
no sentido da seta. Esta manobra só pode ser
efetuada se o aparelho antiqueda não estiver
com carga. Graças a uma mola de chamada,
o estribo de desbloqueio é posicionado contra
o aparelho antiqueda (representação em traço
forte, g. 1).
A manilha (com o seu pino de segurança) (item
e, g. 1) é montada no aparelho antiqueda como
opção.
3. Composição de uma entrega
standard
Cada aparelho antiqueda Blocstop™ é
acompanhado do presente manual e de um
declaração de incorporação. Estes documentos
estão contidos num saco plástico xado ao
aparelho.
As opções possíveis dos aparelhos antiqueda
BS são as seguintes:
Entrega standard Opção de entrega
Sem manilha
(item e, g. 1).
Com uma manilha
(item e, g. 1).
Estribo de
desbloqueio
(item d g. 1).
Com um punho (item
1, g. 10) no lugar do
estribo (item d, g.
1) para os modelos
15.301, 20.301, 35.30
unicamente.
Quadro 1
NOTA: Neste manual, o funcionamento do
aparelho antiqueda é descrito com o estribo, ele
é idêntico com o punho.
