27
Collegamento dei li della batteria
Nel collegare la batteria, prestare attenzione alla polarità. Collegare la batteria in
modo errato provocherà danni all’ESC e alla batteria.
Collegare il filo positivo (+) alla porta positiva (+) della batteria. Collegare il filo
negativo (-) alla porta negativa (-) della batteria.
Collegamento dei li del motore
1. Modalità con sensore
Se il motore è un motore brushless con sensore, collegare i tre fili A/B/C
dell’ESC ai corrispondenti fili A/B/C del motore. Non modificare la sequenza
dei fili. L’inversione di rotazione del motore può essere impostata solo
tramite programmazione. Collegare il filo del sensore alla porta del “sensore”
sull’ESC.
2. Modalità senza sensore
Se il motore è un motore brushless senza sensore, i fili A/B/C possono essere
collegati al motore senza dover rispettare un ordine preciso. Se il motore gira
in senso opposto a quello desiderato, scambiare tra di loro due qualsiasi dei
fili per invertire la rotazione.
Collegamento del lo del ricevitore
Il cavo del segnale fornisce 6,0 V dall’ESC a ricevitore, servo, ecc. Non è
necessario collegare una batteria supplementare.
AVVISO: collegare una batteria esterna supplementare al ricevitore può
danneggiare l’ESC.
Cavo negativo (-) ESC RX-
Cavo positivo (+) ESC RX+ 6,0 V
Segnale ESC ( ) Segnale RX
Collegamento
Accensione e spegnimento dell’ESC
1. Premere il pulsante di accensione per accendere l’ESC. I LED si accendono.
2. Premere e tenere premuto il pulsante di accensione per spegnere l’ESC. I
LED si spengono.
AVVISO: mettere l’acceleratore in posizione neutra, entro il 10%, altrimenti
l’ESC non si spegnerà.
Accendere e calibrare
Stato dell’indicatore LED
Durante il normale funzionamento:
Posizione acceleratore LED blu LED rosso
Neutro Lampeggiante OFF
Gas al massimo ON ON
Piena frenata OFF ON
Il LED rosso si accende fisso quando si preme il pulsante di accensione.
IMPORTANTE: quando l’acceleratore passa dalla posizione neutra a quella
massima, il LED blu lampeggia. La frequenza del lampeggiamento aumenta
con l’aumentare della pressione sull’acceleratore.
Indicazioni di errore:
• Quando il LED rosso lampeggia una volta al secondo, la tensione è
anomala.
• Quando il LED rosso lampeggia due volte al secondo, l’ESC è in modalità di
protezione termica (surriscaldamento).
• Quando il LED rosso alterna un lampeggio singolo a uno doppio ogni
secondo, sia la tensione che la temperatura sono anomale.
IMPORTANTE: il LED rosso non fornisce indicazioni su tensione o temperatura
se dall’acceleratore non vengono rilevati segnali.
• Quando il LED blu lampeggia due volte ogni due secondi, l’ESC è in
modalità di protezione dell’acceleratore; o il ricevitore non sta inviando il
segnale dell’acceleratore o l’acceleratore non è in posizione neutra.
Calibrazione dell’acceleratore
1. Collegare l’ESC alla batteria e al ricevitore.
2. Accendere la trasmittente.
3. Tenere premuto il pulsante di accensione finché il LED blu non rimane acceso
fisso. Il motore emette un lungo segnale acustico. Rilasciare il pulsante di
accensione. La luce del LED rosso rimane accesa fissa quando l’ESC entra in
modalità di calibrazione.
4. Premere completamente il grilletto del gas. Il LED blu lampeggia tre volte
e il motore emette un segnale acustico per indicare che la posizione di
acceleratore al massimo è stata salvata.
AVVISO: non muovere l’acceleratore quando il LED blu lampeggia.
5. Spingere il grilletto dell’acceleratore in posizione di frenata completa. Il LED
blu lampeggia tre volte e il motore emette due segnali acustici per indicare
che la posizione di frenata completa è stata memorizzata.
6. Rilasciare il grilletto dell’acceleratore in posizione neutra. Il LED blu
lampeggia tre volte e il motore emette tre segnali acustici a indicare che la
calibrazione dell’acceleratore è stata complicata.
L’ESC supporta la calibrazione dell’inversione dell’acceleratore.
Non è necessario riavviare l’ESC al termine della calibrazione dell’acceleratore.

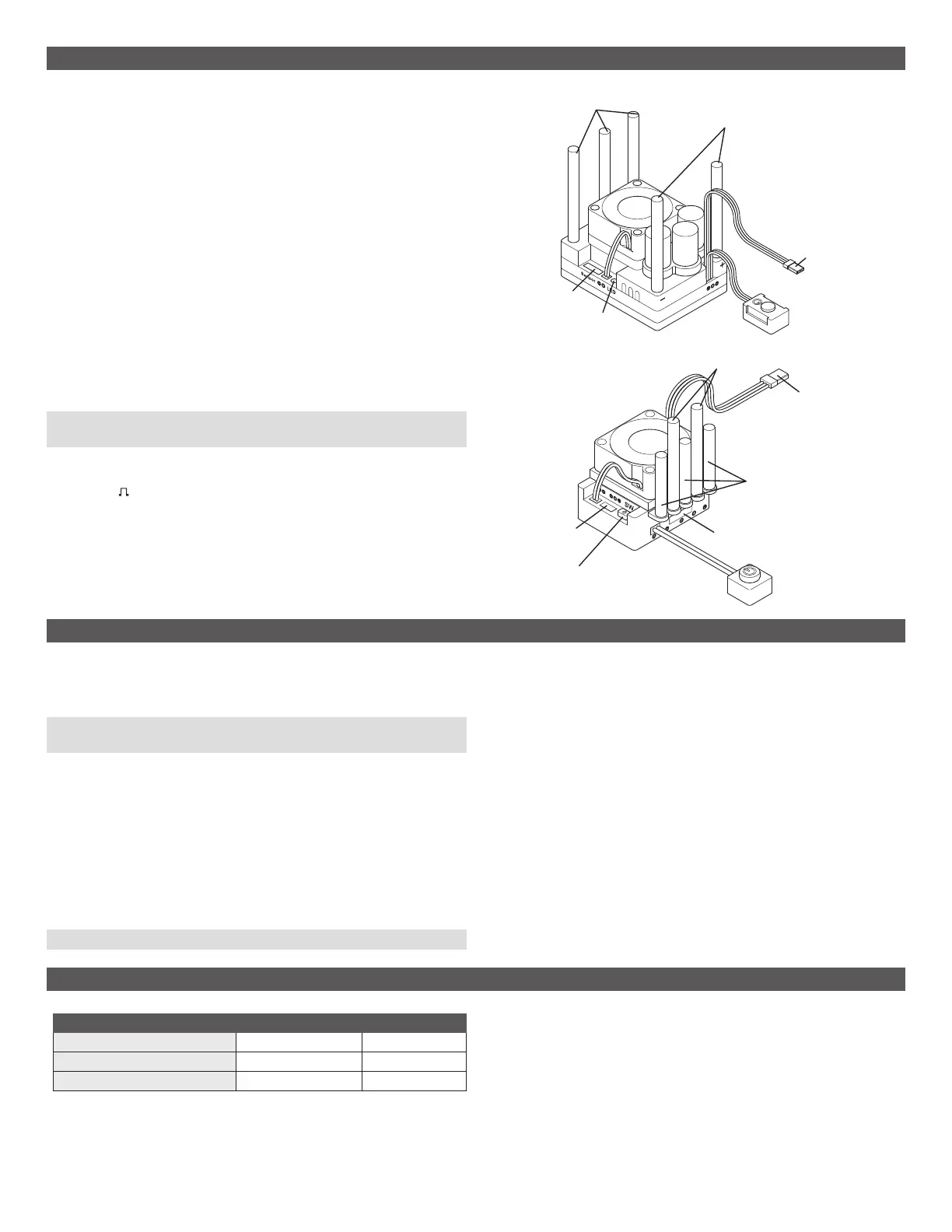

Collegamento lo MX8
Fili motore
Fili ricevitore
Fili batteria
Pulsante di
accensione
Porta
sensore
LED
Pulsante di
accensione
Fili ricevitore
Pulsante di accensione / LED
Fili batteria
Fili motore
Porta
wireless
Porta
sensore
Collegamento lo MX10
