18
A2
Seleccione el Punto de Alto Voltaje
de Entrada de CA para Conmutación
a Batería-OPCIONAL*
Nivel Modelos Modelos de Posición de
de 120V 230V Interruptor
A 145V 278V Arriba
B 135V 259V Abajo
(configuración de fábrica)
* La mayoría de los aparatos y equipos conectados funcionarán adecuadamente
cuando el Punto de Entrada de Bajo Voltaje de CA de su Inversor/Cargador
(Interruptores para configuración #3 y #4 del Grupo A estén colocados para 95V. Sin
embargo, si la unidad con frecuencia cambia a batería debido a variaciones
momentáneas de bajo voltaje de línea que tendrían poco efecto en el funcionamiento
del equipo, usted puede desear modificar estos parámetros. Disminuyendo el punto
de voltaje bajo de CA, se reducirá el número de veces que su unidad cambia a batería
debido a variaciones de voltaje.
** Para los modelos APS3636VR y APSINT3636VR los valores de ajuste de nivel A
son los mismos que para nivel B.
Operación
Configuración
Restaurando su Inversor/Cargador para Restablecer la Energía de CA
Su Inversor/Cargador puede dejar de suministrar energía de CA o energía de carga de CD a fin de protegerse contra sobrecarga o proteger su sistema
eléctrico. Para restablecer el funcionamiento normal:
Restaurado de Sobrecarga: Cambie el interruptor de modo de operación a “DC OFF” y retire algo de la carga eléctrica conectada (ie: apague algunos de
los dispositivos de CA que toman energía que pueden haber causado la sobrecarga de la unidad). Espere un minuto y cambie el Interruptor de Modo de
operación de regreso a “AUTO/REMOTO” o “SOLO CARGA.”
Restauración del breaker de Salida: Alternativamente, compruebe el breaker de salida en el panel frontal de la unidad. Si se disparó, retire una parte de
la carga eléctrica, espere un minuto para permitir el enfriamiento de los componentes, entonces restaure el breaker. Para posibles razones adicionales por
las que puede no haber salida de CA, consulte la sección de Solución de Problemas.
A1
Seleccione Tipo de Batería—
REQUERIDO
PRECAUCIÓN: La colocación del interruptor
para configuración del Tipo de Batería debe
coincidir con el tipo de baterías que conecte o
sus baterías se degradarán o dañarán a través
del tiempo. Para información adicional, consulte “Selección de Batería”.
Tipo de Batería Posición de Interruptor
Batería AGM/Celda de Gel (Sellada) Arriba
Batería de Celda Húmeda (Ventilada) Abajo (configuración de fábrica)
A2
A3
Seleccione el Punto de Bajo Voltaje de Entrada de CA para
Conmutación a Batería—OPCIONAL*
Nivel
Modelos de 120V
Modelos de 230V
Posición de Interruptor
A 105V** 201V** A4 Arriba y A3 Arriba
B 95V 182V A4 Arriba y A3 Abajo
C 85V 163V A4 Abajo y A3 Arriba
D 75V 144V A4 Abajo y A3 Abajo
(configuración de fábrica)
Interruptores para configuración del Grupo A

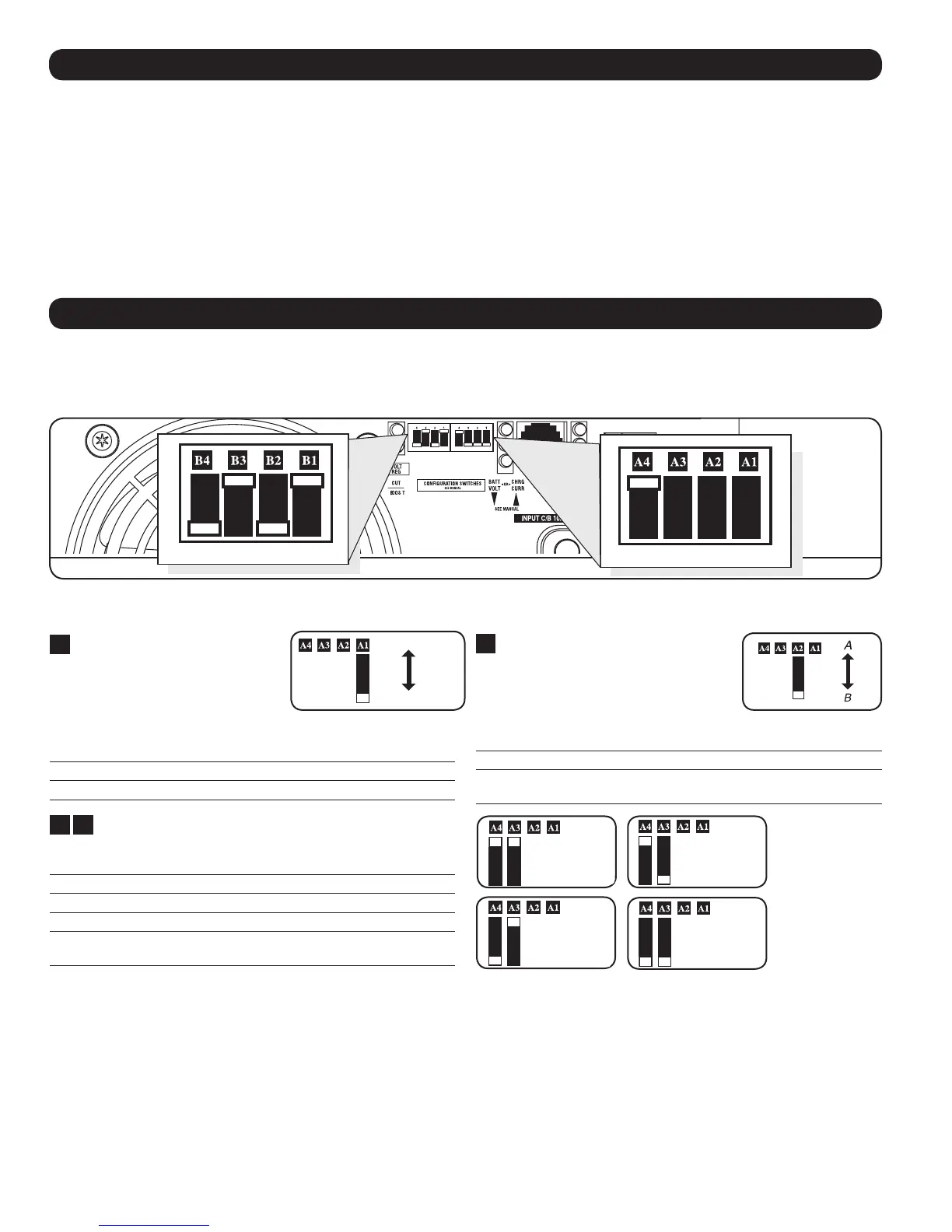

Establecimiento de Interruptores para Configuración
Usando una herramienta pequeña, establezca los interruptores de configuración (ubicados en el panel frontal, ver diagrama) para optimizar la operación del
Inversor/Cargador dependiendo de su aplicación.
Interruptores para configuración del Grupo B
Interruptores para configuración del Grupo A
Batería Celda de Gel
Batería de Celda Húmeda
Nivel A
Nivel B
Nivel C Nivel D
