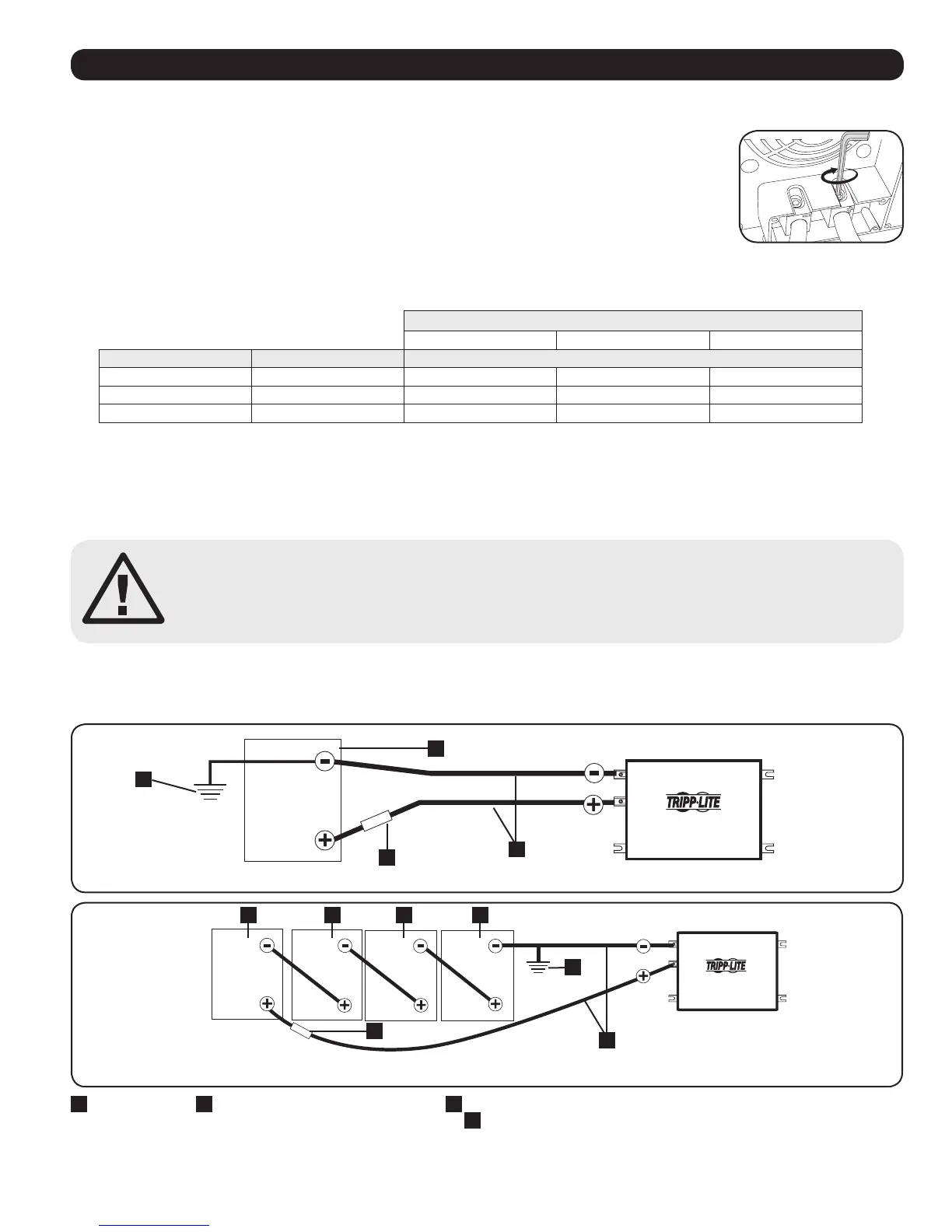

Порядок подключения батарей
Подключите преобразователь/зарядное устройство к батареям в следующем порядке:
• Подсоединение проводов постоянного тока: несмотря на то, что ваш преобразователь/зарядное устройство представляет собой
высокоэффективный инвертор, его номинальная выходная мощность ограничивается длиной и калибром кабелей, ведущих от
батареи к устройству. Для подключения к клеммам постоянного тока на входе вашего преобразователя/зарядного устройства
используйте максимально короткие кабели максимально возможного диаметра (не более 9,3 мм или 2/0 AWG) (см. таблицу
ниже). Чем короче и толще кабели, тем меньше величина падения напряжения постоянного тока и выше уровень токосъема.
Пиковая мощность, обеспечиваемая вашим преобразователем/зарядным устройством, составляет до 200% от его номинальной
длительной мощности в течение коротких промежутков времени. При постоянной работе с высокомощным оборудованием в
таких условиях необходимо использовать кабели большего калибра.Затяните клеммы преобразователя/зарядного устройства
и батарей с усилием порядка 3,5 Н·м для обеспечения надежного контакта и во избежание перегрева в месте соединения.
Недостаточное усилие затяжки клемм может привести к аннулированию вашей гарантии.
Максимальная рекомендуемая длина кабеля постоянного тока
Диаметр (мм)/сортамент проводов (AWG)
6,5 мм (2 AWG) 8,3 мм (0 AWG) 9,3 мм (2/0 AWG)
В=
Выступающая часть Максимальное расстояние от батареи до устройства
12 В 2000 Вт
— —
6,1 м
24 В 2400 Вт 10,1 м 15,8 м 19,8 м
36 В 3600 Вт 14,9 м 23,8 м 29,9 м
Предупреждение. Не используйте провод калибром менее 4.1 мм (6 AWG).
• Подключение предохранителя(-ей): согласно требованиям статьи 551 Национальных электротехнических нормативов (NEC) США все положительные клеммы
постоянного тока вашего преобразователя/зарядного устройства должны подключаться непосредственно к предохранителю(-ям) или блоку(-ам) предохранителей
из номенклатуры UL, расположенным на расстоянии до 460 мм от батареи. Номинал предохранителя должен быть равен или превышать минимальный номинал
предохранителя постоянного тока, указанный на паспортной табличке преобразователя/зарядного устройства. Схемы правильного размещения предохранителей
представлены ниже.
ВНИМАНИЕ!
• Отсутствие надлежащего заземления вашего преобразователя/зарядного устройства может привести к смертельной опасности поражения
электрическим током.
• Ни в коем случае не пытайтесь приводить в действие свой преобразователь/зарядное устройство путем его подключения
непосредственно к генератору переменного тока, минуя батарею или батарейный блок.
• При выполнении любых подключений в цепях постоянного тока соблюдайте правильную полярность.
Номинальное входное напряжение постоянного тока вашего преобразователя/зарядного устройства должно соответствовать напряжению вашей батареи или
последовательной цепи батарей. Номинальное входное напряжение постоянного тока вашего преобразователя/зарядного устройства должно соответствовать
количеству батарей, умноженному на их напряжение. Например, для преобразователя/зарядного устройства 24 В= требуются две последовательно подключенные
батареи напряжением 12 В (24 = 2 x 12) или четыре последовательно подключенные батареи напряжением 6 В (24 = 4 х 6).
1
Заземление батарей
2
Батарея или последовательная цепь батарей
3
Предохранитель и блок предохранителей, одобренные органом по контролю за
техникой безопасности (установленные на расстоянии до 460 мм от батареи)
4
Кабели большого диаметра (не более 9,3 мм или 2/0 AWG), подходящие к клеммам
12 Volt Inverter/Charger
12 Volts
Подключение с одной главной батареей напряжением 12 В
24 Volt Inverter/Charger
6 Volts
6 Volts 6 Volts 6 Volts
Подключение с несколькими (последовательными) батареями напряжением 6 В На схеме представлен вариант для преобразователя/зарядного
устройства с номинальным напряжением 24 В
1
1
2
2 2 2 2
3
3
4
4
Соединитель постоянного
тока
