42

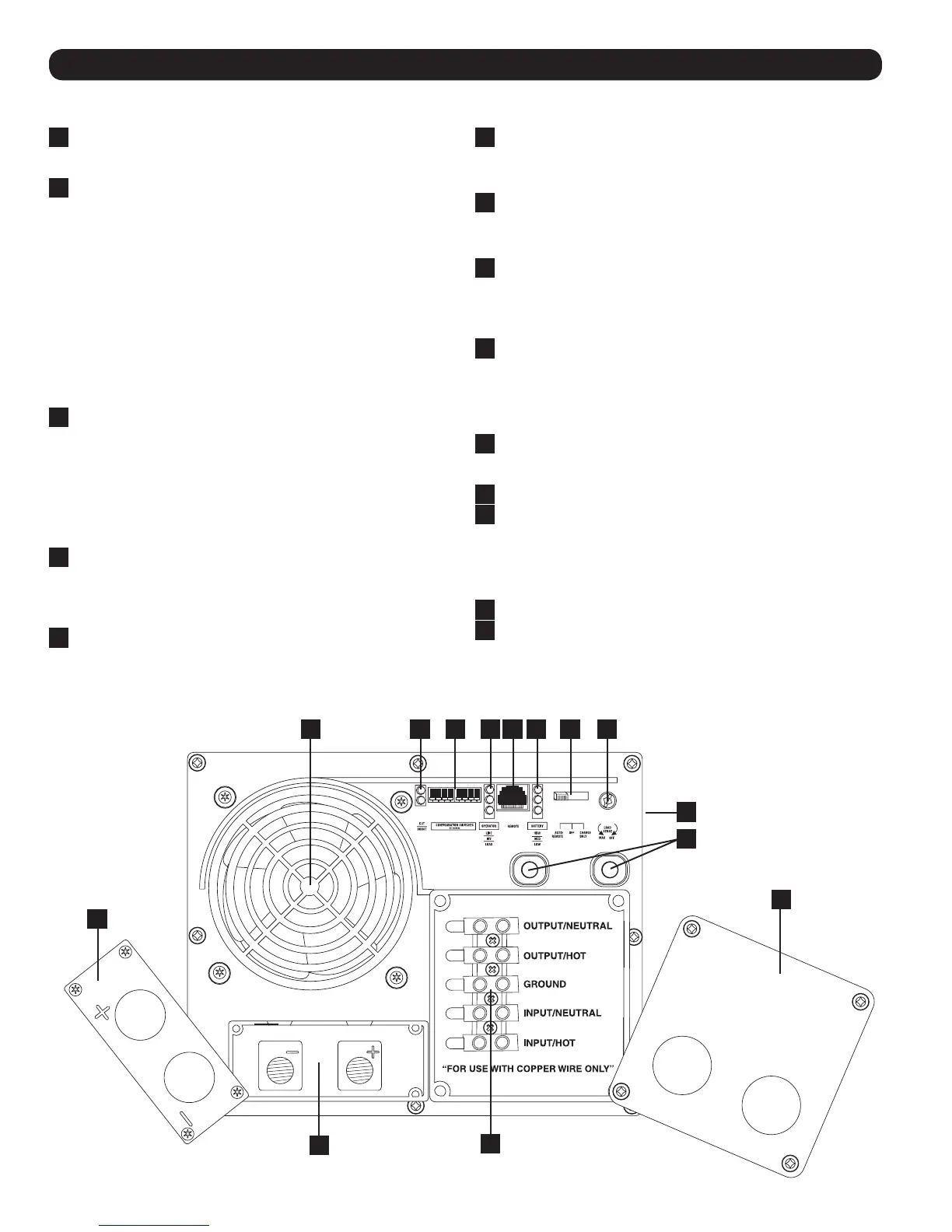

Схема расположения функциональных элементов
1
DIP-переключатели конфигураций: Оптимизируют работу
преобразователя/зарядного устройства в зависимости от вашей
конкретной цели. Указания по настройке см. в разделе “Настройка”.
2
Переключатель рабочих режимов: Управляет работой преобразователя/
зарядного устройства. Установка в положение “AUTO/REMOTE” (“АВТО/
ДИСТ.”) обеспечивает получение вашим оборудованием бесперебойного
электропитания переменного тока с устойчивыми параметрами.
Кроме того, она обеспечивает возможность дистанционного контроля
и управления преобразователем/зарядным устройством с помощью
опционального модуля дистанционного управления (Tripp Lite мод.
APSRM4, продается отдельно). Установка в положение “CHARGE ONLY”
(“ТОЛЬКО ЗАРЯДКА”) позволяет вашим батареям быстрее возвращаться
в состояние полного заряда путем отключения преобразователя,
останавливающего процесс разрядки батарей. Установка переключателя
рабочих режимов в положение “DC OFF” (“ПОСТ.ТОК ВЫКЛ.) (центральное
положение) приведет к обесточиванию устройства и подключению “AC
OUT” (“ВЫХОДА ПЕРЕМЕННОГО ТОКА”) к “AC IN” (“ВХОДУ ПЕРЕМЕННОГО
ТОКА”). Указания по настройке см. в разделе “Порядок эксплуатации”.
3
Светодиодные индикаторы “LINE” (“ЛИНИЯ”), “INVERT”
(“ПРЕОБРАЗОВАНИЕ”), “LOAD” (“НАГРУЗКА”): Интуитивно понятные
сигналы со “светофорным” набором цветов показывают, работает
ли преобразователь/зарядное устройство от сети переменного
тока или от батареи постоянного тока. Кроме того, они подают
вам предупредительный сигнал в том случае, если подключенное
оборудование создает слишком высокую нагрузку. Информацию о
расшифровке показаний световых индикаторов см. в разделе “Порядок
эксплуатации”.
4
Светодиодные индикаторы “BATT VOLTAGE” (“НАПРЯЖЕНИЕ БАТАРЕИ”):
Эти три индикатора включаются в различных последовательностях,
показывая тем самым приблизительный уровень заряда батареи.
Информацию о расшифровке показаний световых индикаторов см. в
разделе “Порядок эксплуатации”.
5
Входные клеммы постоянного тока: Соединяются с клеммами вашей
батареи Указания см. в разделе “Порядок подключения батарей”.
6
Зажимы для жесткого кабельного ввода/вывода переменного тока:
Обеспечивают надежное подключение преобразователя/зарядного
устройства к входу и выходу электрической системы транспортного средства
или объекта. Указания см. в разделе “Вход/выход переменного тока”.
7
Сбрасываемые автоматические выключатели: Обеспечивают защиту
вашего преобразователя/зарядного устройства от выхода из строя в
результате перегрузки или отказа зарядной цепи. Указания по сбросу см. в
разделе “Порядок эксплуатации”.
8
Разъем для подключения модуля дистанционного управления:
Обеспечивает возможность дистанционного контроля и управления
с использованием опционального модуля (Tripp Lite мод. APSRM4,
продается отдельно). Указания по подключению см. в руководстве
пользователя модуля дистанционного управления.
9
Дисковый регулятор функции сохранения заряда батарей
(чувствительности нагрузки): Обеспечивает сохранение
энергии батареи за счет установки уровня низкой нагрузки, при котором
происходит автоматическое отключение преобразовательной части
преобразователя/зарядного устройства. Указания по настройке см. в
разделе “Настройка”.
10
Многоскоростной охлаждающий вентилятор: Бесшумный и
эффективный вентилятор обеспечивает увеличение срока службы
оборудования.
11
Защитная крышка жесткого кабельного ввода/вывода переменного тока
12
Разъем для подключения датчика температуры батарей (располагается
сбоку, на рисунке не показан): Обеспечивает продление срока службы
батарей за счет регулирования параметров зарядки в зависимости
от температуры на поверхности батареи. Использовать с кабелями,
поставляемыми в комплекте (для некоторых моделей). Подробную
информацию см. в разделе “Настройка”.
13
Защитная крышка клемм питания постоянного тока
14
Светодиодные индикаторы функции автоматической стабилизации
напряжения (AVR): (Только в моделях серии VR) Эти световые индикаторы
включаются по мере того, как преобразователь/зарядное устройство
автоматически корректирует высокое или низкое напряжение в сети
переменного тока без потребления энергии батареи.
Установите, какие из выдающихся свойств относятся к вашей конкретной модели, что позволит вам быстро найти указания о том, как использовать их с
максимальной эффективностью.
1
12
13
6
5
11
14 2
7
910
4 8
3
