Instalación
¡ADVERTENCIA! Instale su Inversor/Cargador ANTES de la conexión de la batería de CD y la alimentación de CA. La omisión al seguir
estas instrucciones puede causar lesiones personales y/o daño al Inversor/Cargador y sistemas conectados.
Tripp Lite recomienda la instalación permanente de su Inversor/Cargador como se ilustra abajo. El usuario debe suministrar los accesorios de instalación y es
responsable de determinar si los accesorios y la superficie de instalación son adecuados para soportar el peso del Inversor/Cargador. Póngase en contacto
con Tripp Lite si requiere más asistencia en la instalación de su Inversor/Cargador.
Instale su Inversor/Cargador en un lugar donde esté protegido de la intemperie. No instale la unidad con su panel frontal o posterior
viendo hacia abajo (en cualquier ángulo). El instalar de esta manera inhibirá seriamente el enfriamiento interno de la unidad,
causando finalmente daño al producto no cubierto por la garantía.
A

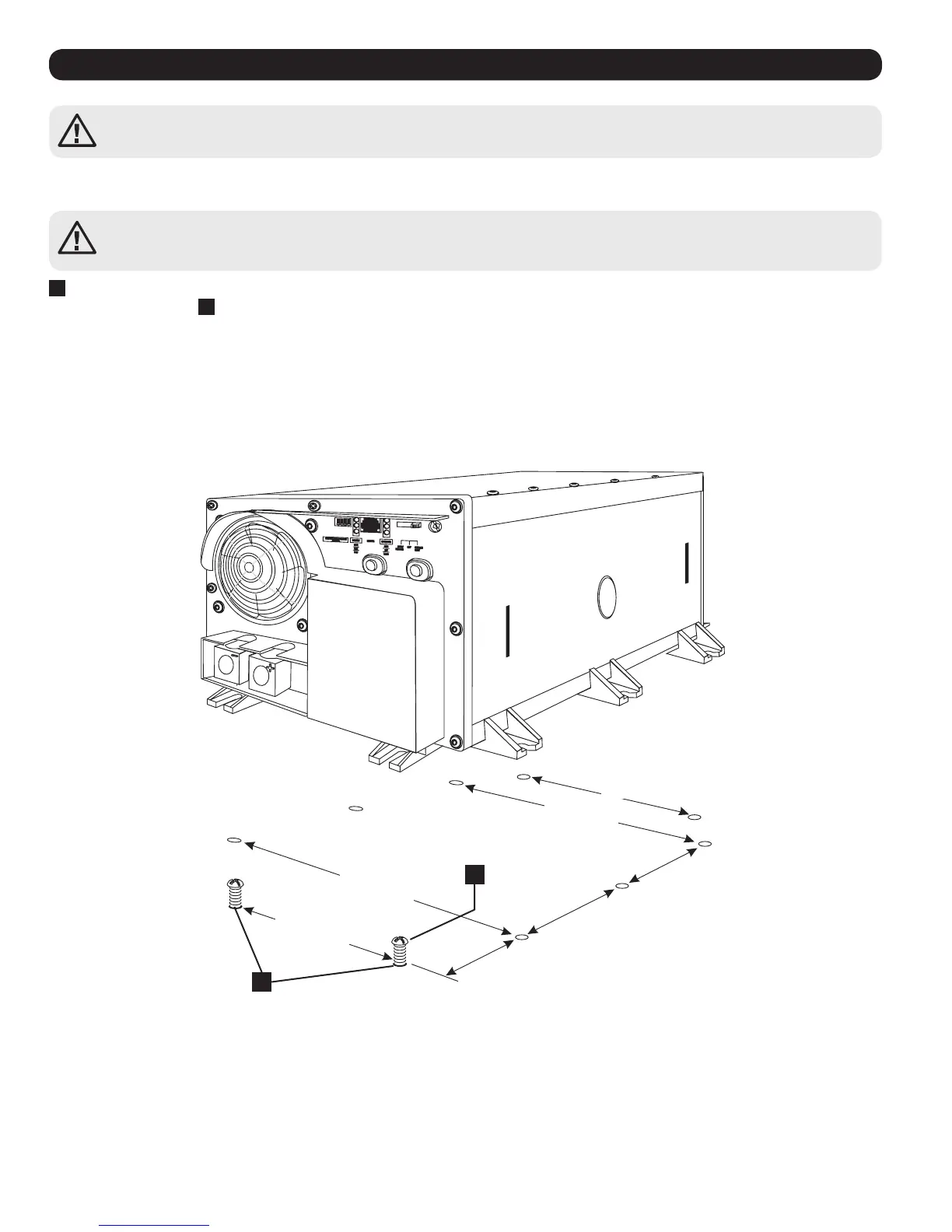

Usando las medidas del diagrama, instale dos tornillos de 6 mm (¼”) suministrados por el usuario en una superficie horizontal rígida, dejando las
cabezas ligeramente arriba.
B
Deslice el Inversor/Cargador hacia adelante sobre los tornillos para acoplar las patas de instalación moldeadas en la parte
frontal del gabinete del Inversor/Cargador. Instale y apriete los tornillos de 6 mm (¼”) adicionales suministrados por el usuario en las patas de instalación
moldeadas en la parte posterior y los costados del gabinete del Inversor/Cargador*. Las patas traseras se extienden más allá del gabinete de la unidad para
proporcionar espacio de ventilación adecuada detrás de los ventiladores de enfriamiento; no deben eliminarse.
El gabinete de policarbonato y las patas de instalación de su Inversor/Cargador son lo suficientemente resistentes como para permitir la instalación vertical,
si el compartimiento de su vehículo requiere esta configuración. Para instalación vertical, el panel de control del Inversor/Cargador debe quedar hacia
cualquier lado.
Deje una holgura mínima de 50 mm (2”) adelante y atrás para una ventilación adecuada.
141 mm
(5.57 pulg.)
141 mm
(5.57 pulg.)
149 mm
(5.87 pulg.)
149 mm
(5.87 pulg.)
42 mm
(1.64 pulg.)
244 mm
(19.59 pulg.)
244 mm
(19.59 pulg.)
A
B
