Conexión de la Batería
Para conectar el inversor a las baterías:
1. Ubique las terminales roja positivo (+) y negra negativo (-) en el
lado posterior del inversor.
2. De las cubiertas de la terminal positiva y negativa, retire la tuerca
hexagonal y las arandelas plana y de presión.
3. Coloque el conector de anillo positivo en la terminal positiva del
inversor. Coloque el conector de anillo negativo en la terminal
negativa de entrada de CD.
4.
Coloque arandelas plana y de presión en la parte superior de cada
conector de anillo. Coloque las tuercas hexagonales positiva y
negativa sobre estas y apriete para crear una conexión segura y evitar
un calentamiento excesivo en esta conexión. El apriete insuficiente
de las terminales anulará su garantía. Ver Especificaciones para el
dimensionamiento del cable recomendado.
5.
Conecte el cable rojo positivo (+) en el conector positivo (+) en su
sistema de baterías y conecte el cable negro negativo (-) en el conector
negativo (-) en su sistema de baterías. Se recomienda que la conexión
positiva deba tener un fusible ANL y porta fusibles clasificación UL
(véase tabla Cableado y Fusible Recomendados) instalado a un
mínimo de 7” o máximo de 18” desde el conector positivo del sistema
de batería para protección de sistema de la batería.
6.
Conecte a tierra: Usando el cable de aterrizado, conecte directamente
la terminal de Conexión a Tierra Principal al bastidor del vehículo o a
tierra física. Vea Identificación de Características para ubicar el
Tornillo de Conexión a Tierra Principal. Todas las instalaciones deben
cumplir con los códigos y reglamentos nacionales y locales.

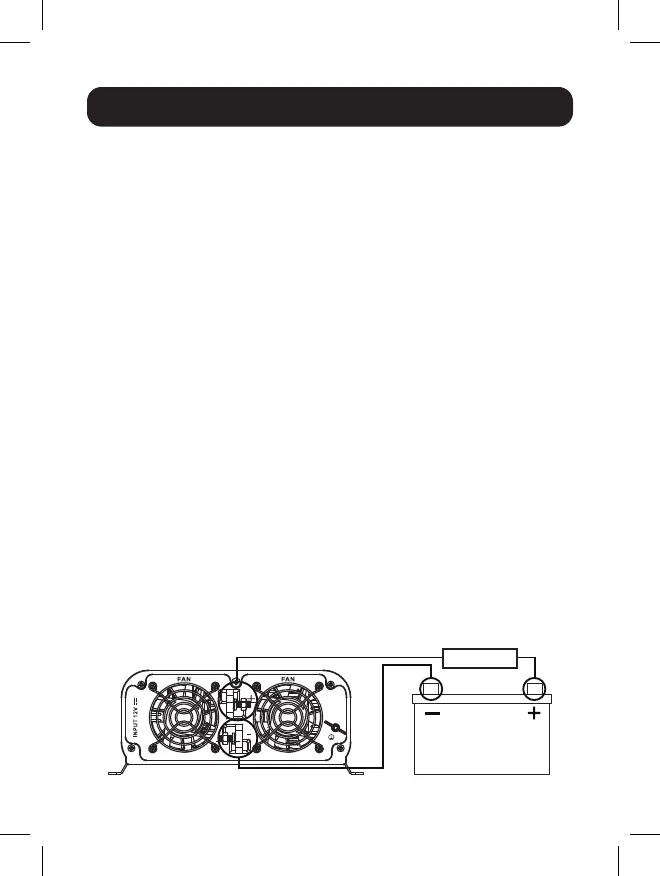

FUSIBLE
