27
NL
4. Draai de binnen lager schroeven nu stevig vast en
controleer of het inzetstuk soepel glijd.
5. Bij bewegingen tussen de aluminium rails en de binnen
lagers is, draait u de schroeven los, buigt u de lager
lichtelijk en draait u de schroeven weer vast.
6. Schroef de klem knoppen (27) op de binnenste lager
schroeven; snijden eigen schroefdraad.
In gebruik:
zijde, en hebben drie gebruiksstanden. Wanneer de
afgekante zijden naar de binnenste rails wijzen kan het
inzetstuk vrij bewegen en kan het van de tafel gehaald
worden.
de afgekante zijden inwaarts wijzend, is het inzetstuk
vergrendeld en kan het niet vrij op de tafel glijden. Door
de klemmen een volledige ronde te draaien kan het
inzetstuk vrij in de tafel glijden, maar niet van de tafel
gehaald worden.
tafel ligt, draai de drie schroeven die de aluminium
rails vast houden los en maak benodigde aanpassingen
voordat u de schroeven weer vast draait.
Het monteren van de geleider
Zie Fig. 11
1. Monteer het achter beschermer (36) op de geleider (34)
door allereerst voorste tabs te plaatsen. Schuif de rode
blokkeer tab omhoog en verlaag de achterzijde van het
scherm wanneer u op het achterste slot drukt.
2. Wanneer het slot in plaats klikt, schuift u de blokkeer
tab naar beneden om de bescherming in positie te
vergrendelen.
3. Verbindt de MDF geleider panelen (35) met gebruik
van de M4 x 45 verzonken schroeven (44) via de lange
gleuven in de geleider.
4. Positioneer deze met de extra gaten in de top. Plaats
de veerplaten (47) (platte zijde op de geleider), de
veren (45) en de veerbases (46) op de bouten aan de
achterzijde van de geleider.
5. Zet vast met gebruik van de M4 nyloc moeren (39).
6. Schroef de moeren vast zodat de MDF panelen stevig
op de geleider zitten.
In gebruik
bit te zitten. Schuif deze voor- en achterwaarts.
bewegen te weerstaan. Vergrendel de panelen bij het
maken van zware en moeilijke sneden volledig door de
schroeven volledig vast te draaien.
gaten van de MDF panelen met gebruik van de M4 x 25
verzonken schroeven (40) en de M4 nyloc moeren (39).
van de achterste beschermkap. Mogelijk is hierbij
wat kracht voor nodig. Draai de knop los en glijd de
beschermgeleider voorwaarts tot de voorzijde volledig
verlaagd kan worden en de beschermer tegen het MDF
glijd. Draai vast.
op de tafel met de T-bouten door de tafelgleuven. De
T-bouten zijn ontworpen om door de sleuven te vallen
en 90° gedraaid te worden en zo de geleider op de tafel
te vergrendelen.

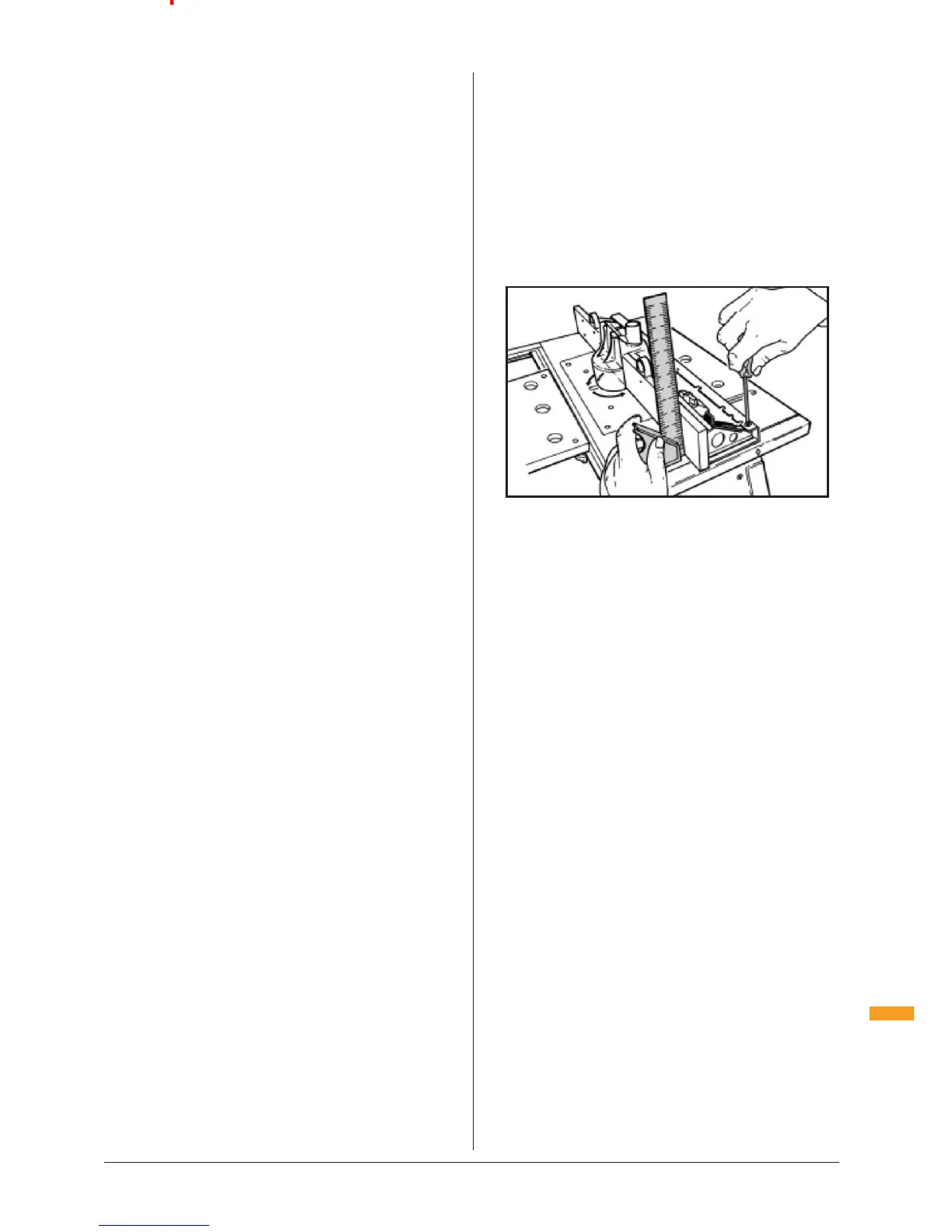

Controleer de haaksheid van de geleider
Zie Fig. 14
op de tafel gehouden.
controleren. Draai wanneer nodig de horizontale
vergrendelschroeven in de beugels los tot de geleider
haaks op de tafel staat. Draai de schroeven vast.
twee achterste beugels.
Opberg tips
in de inkepingen aan de achterzijde van de geleider op.
in de opberg positie geplaatst te worden (Zie Fig. 10).
Wanneer in gebruik, horen deze in de gleuven achter de
geleider te zitten (Zie Fig.18).
op de geleider beugels wanneer niet in gebruik (Zie Fig.
10). Wanneer in gebruik, horen deze achter de MDF
panelen te zitten (Zie Fig. 25 & 26) Draai de geleider
veren wanneer nodig los, om de vulplaatjes te kunnen
plaatsen, en draai de veren weer op de gewenste
spanning vast.
Het monteren van de drukvingers
Zie Fig. 12 & 13
1. Plaats twee vingersteunen (52) met sluitringen (50)
door de gaten in de geleider steunen en plaats de
plastic sluitringen (51).
Montage
Fig.14
