77
I
Montaggio della tavola
MONTAGGIO DELLA TAVOLA
Montaggio al Workcentre serie Triton 2000

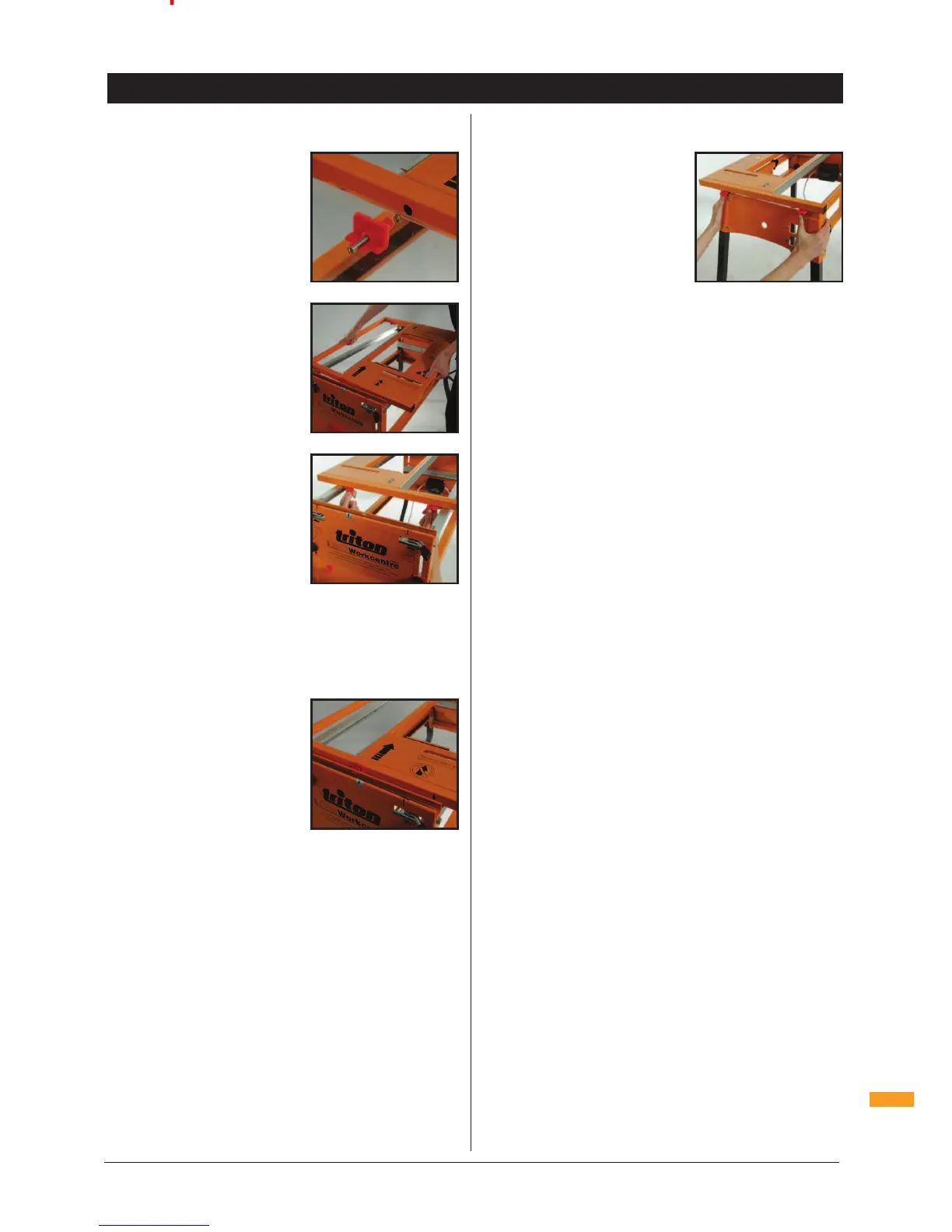

Vedere Figure 1-3
1. Montare la serie 2000
Workcentre gancio di blocco
(5) al canale cuscinetto
anteriore del banco fresa (1)
utilizzando la vite M4 x 35mm
(6) e il dado esagonale M4 (7)
2. Individuare il gancio nella
fessura nel pannello frontale
del Workcentre e abbassare la
parte posteriore del banco sul
Workcentre (Fig 2)
3. Ruotare il fermo di bloccaggio
posteriore sul banco fresa
come necessario in modo
che sono ad angolo retto
rispetto al banco, con le barre
di serratura (sul lato inferiore
della serratura) all'esterno
del banco
4. Questo permetterà la parte
posteriore del banco di
posizionarsi piatto ai canali
portanti del WorkCentre
5. Fissare il banco in posizione ruotando i fermi per
ingaggiare i canali a cuscinetto (Fig. 3)
Montaggio su un Triton Workcentre MK3
Vedi Fig 4
1. Posizionare il banco fresa(1)
dietro il pannello frontale del
Workcentre e appoggiarlo sui
canali portanti
2. Allineare i fori nel pannello
frontale della Workcentre
con quelle del canale
cuscinetto anteriore del banco fresa e utilizzare i perni
di bloccaggio banco MK3 per bloccare la tavola in
posizione
3. Fissare il banco come sopra descritto ai punti 3 - 5 di
'raccordo di una serie Triton 2000 Workcentre' (Fig 3)
Montato su un supporto fresa Triton
Vedi Fig. 5
1. Inserire il banco fresa (1) sul
pannello anteriore del supporto
fresa con le spine coniche (sul
cavalletto banco) localizzare
nei fori sulla faccia interna del
canale cuscinetto anteriore
del banco
2. Ruotare il bloccaggio posteriore fermi sul banco fresa
come necessario in modo che sono ad angolo retto
rispetto alla tavola, con le barre a serratura (sul lato
inferiore della serratura) all'esterno del banco
3. Abbassare l'estremità posteriore del banco sul
cavalletto
4. Fissare in posizione ruotando i fermi per ingaggiare i
canali portanti della staffa
Staffa fresa RSA300 Accessori

fresa Triton RSA300; questi si attaccano ad azione
scatto sui tubi inferiori della staffa

guida del banco fresa - si blocca attraverso i fori
del puntatore di scala. Ganci tesi devono essere
montati sul lato destro del supporto (visto dal lato
dell’interruttore)

pressione delle dita, che pende attraverso le fessure
delle dita. Tali ganci devono essere montati sul lato
sinistro

posteriore per riporre il goniometro (3). Per una buona
tenuta, piegare la scheda nella parte superiore del foro
verso il basso.
Fig.1
Fig.2
Fig.3
Fig.4
Fig.5
