41
F

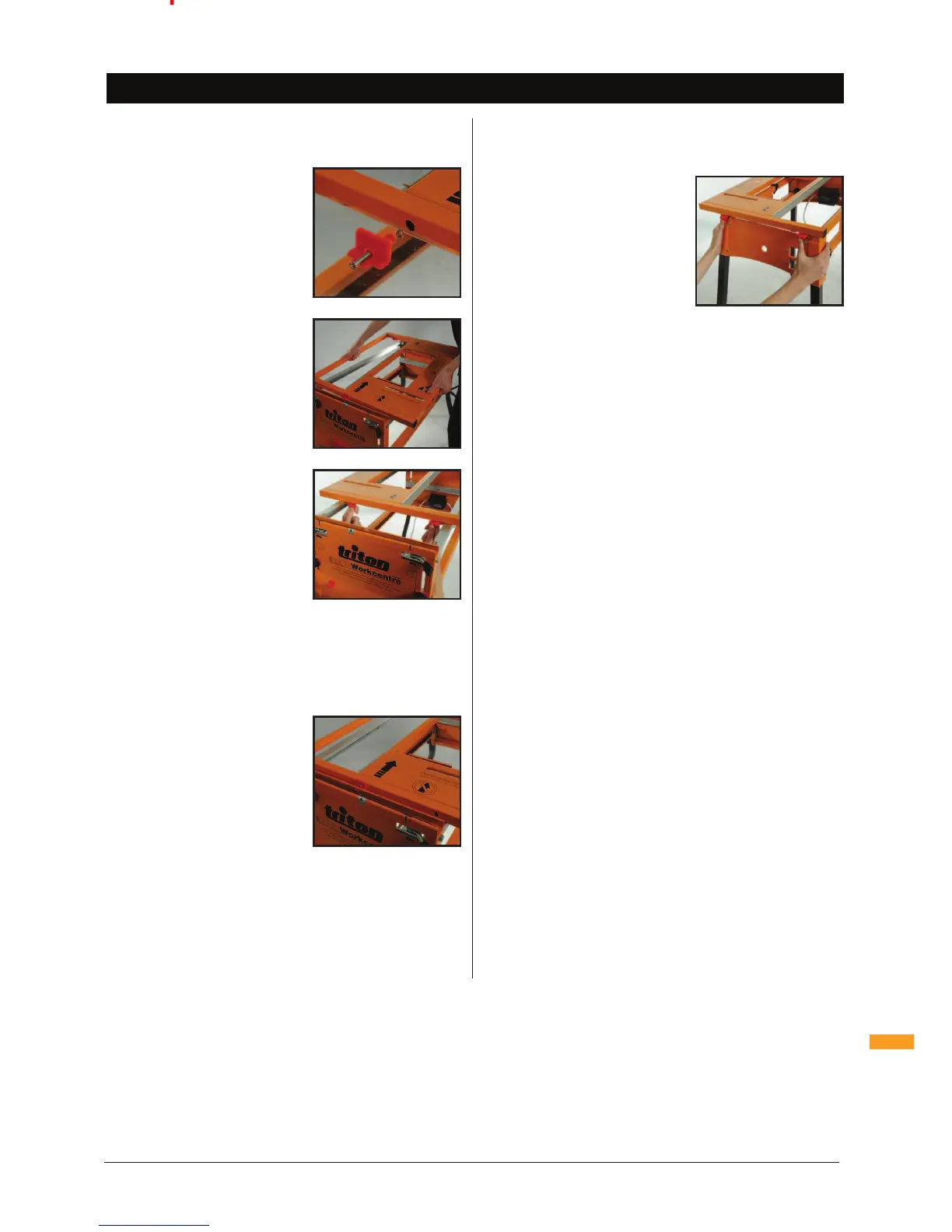

MONTAGE DU PLATEAU
Voir Figures 1 à 3
Installation sur un Workcentre Série 2000 Triton
1. Montez le crochet de
verrouillage pour Workcentre
Série 2000 (5) sur la barre
tubulaire avant du plateau
(1) à l’aide d’un boulon à tête
fraisée M4 x 35 mm (6) et
d’un écrou 6 pans M4 (7). Voir
Figure 1.
2. Placez le crochet dans la
rainure du pan avant du
Workcentre (présentant
l’interrupteur de sécurité) et
abaissez l’arrière du plateau
de la table sur les profilés de
coulissement. Voir Figure 2.
3. Orientez les taquets de
blocage arrière de manière
à faire ressortir par l’arrière
chacune des tiges arrondies.
4. Cela permettra à l’arrière du
plateau de s’insérer sur les
profilés de coulissement du
Workcentre.
5. Fixez l’arrière du plateau en place en tournant les
taquets de manière à ce qu’ils s’emboîtent dans le
profilé de coulissement. Voir Figure 3.
Installation sur un Workcentre MK3 Triton
Voir Figure 4
1. Placez le plateau (1) derrière
le pan avant du Workcentre
et posez-le sur les profilés de
coulissement.
2. Alignez les perforations
présentes sur le pan avant du
Workcentre avec ceux de la
barre tubulaire du plateau (1) et utilisez les goupilles de
verrouillage du Workcentre MK3 pour fixer le plateau
en position.
3. Fixez l’arrière du plateau de la manière décrite
ci-dessus dans le paragraphe « Installation sur un
Workcentre Série 2000 Triton ». (Voir Figure 3).
Installation sur une table support pour défonceuse
Triton
Voir Figure 5.
1. Installez le plateau (1) par-
dessus le pan avant de la table
support pour défonceuse, en
insérant les repères de fixation
coniques de la table support
dans les orifices situés sur la
face interne du tube avant du
plateau.
2. Orientez les taquets de blocage de manière à faire
ressortir par l’arrière chacune des tiges arrondies.
3. Posez l’arrière du plateau en l’abaissant sur les saillies
métalliques verticales de chaque coin arrière de la
table support.
4. Rabattez les taquets afin qu’ils s’emboîtent dans les
contours de la table support pour bien fixer le plateau
en place.
Accessoires fournis avec la Table support pour
défonceuse RSA300 :
nouveau modèle de table support pour défonceuse
Triton (RSA300). Ils s’encliquètent sur les barres
tubulaires inférieures de la table.
guide du plateau de table de défonceuse par les deux
petites fenêtres de visualisation des échelles graduées.
Fixez ces crochets sur le côté droit de la table (vu face
au boîtier de l’interrupteur de sécurité).
l’assemblage de presseurs, qui s’y accrochent par leur
fente longitudinale. Ces crochets s’installent sur le côté
gauche de la table. Pour ouvrir et refermer les crochets
sur les barres tubulaires, il suffit de faire glisser
latéralement l’une sur l’autre les extrémités d’ouverture
des crochets.
rond sur son panneau arrière, qui permet de ranger
le rapporteur (3). Pour pouvoir bien l’y insérer, il est
recommandé de replier légèrement vers le bas la petite
languette métallique située sur le dessus du trou, dans
l’intérieur de la table (utilisez un petit outil lourd pour y
procéder).
Fig.1
Fig.2
Fig.3
Fig.4
Fig.5
Montage du plateau
