3. Installez l’insert sur les rails du plateau en accrochant
tout d’abord l’organe de retenue sous le rail extérieur
(orange). Les fentes pratiquées sur les appuis intérieurs
doivent reposer sur le rebord du rail intérieur en
aluminium.
4. A présent, serrez fermement les boulons des appuis
intérieurs et vérifiez que l’insert coulisse facilement.
5. S’il existe un jeu entre le rail intérieur en aluminium
et les appuis intérieurs, desserrez légèrement les
boulons, rectifiez le positionnement des appuis puis
resserrez les boulons.
6. Vissez les boutons de serrage intérieurs (27) sur
les boulons des appuis intérieurs, (ils sont auto-
taraudeurs).
À l’usage :
modes d’utilisation : lorsque les pans plats sont tournés
vers le rail intérieur, l’insert peut coulisser librement et
peut être retiré.
pans plats sont tournés vers l’intérieur, l’insert est
bloqué et ne peut coulisser. En donnant un tour complet
aux étriers, l’insert peut coulisser librement mais ne
peut être retiré.
plus haut que la surface du plateau et, si nécessaire,
desserrez les trois boulons de fixation du rail intérieur
en aluminium et procédez à tout réglage utile avant de
resserrer les boulons.
Assemblage du guide de coupe droite
Voir Figure 11
1. Installez l’arrière du pare-éclats (36) sur le guide
de coupe droite (34) en insérant tout d’abord les
languettes avant. Faites coulisser la languette de
blocage rouge vers le haut puis abaissez l’arrière du
pare-éclats tout en enfonçant le taquet arrière.
2. Lorsque le taquet s’encliquète en place, faites coulisser
la languette de blocage vers le bas pour fixer le pare-
éclats en place.
3. Fixez les faces MDF (35) du guide de coupe droite au
moyen des boulons à tête fraisée M4 x 45 mm (44)
dans les longues fentes du guide. Assurez-vous que les
faces MDF soient orientées de manière que les deux
trous supplémentaires soient situés vers le haut.
4. Installez les plaques pour ressorts (47) (leurs faces
planes reposant contre le guide de coupe droite), les
ressorts (45) et les bases pour ressort (46) sur les
boulons, sur la face arrière du guide de coupe droite
puis serrez le tout au moyen des écrous autofreinés M4
(39).
5. Serrez les écrous de sorte que la face en MDF soit
solidement maintenue contre le guide de coupe droite.
À l’usage
proches de la fraise que possible. Faites-les coulisser
vers l’avant ou l’arrière pour les mettre en place.
à tout déplacement indésirable. Pour des fraisages
lourds ou difficiles, verrouillez-les bien en place en
serrant fermement les boulons.
du guide de coupe droite, dans les trous intérieurs, au
moyen des boulons à tête fraisée M4 x 25 mm (40) et
des écrous autofreinés M4 (39).
guidage de l’arrière du pare-éclats. Il est possible
qu’il faille forcer un peu au début. Desserrez le bouton
et faites coulisser the couvercle du pare-éclats vers
l’avant pour pouvoir abaisser l’avant du pare-éclats et
faire coulisser le pare-éclats contre la face en MDF,
puis resserrez le bouton.
installez le guide de coupe droite sur le plateau en
insérant les boulons à tête plate des boutons ronds
dans les fentes du plateau. Les boulons à tête plate
sont conçus pour passer par les fentes du plateau et
subir une rotation de 90°, ce qui fixe fermement le
guide de coupe droite au plateau lorsque l’on serre les
boutons ronds.
Vérifier que le guide de coupe droite soit d’équerre
Voir Figure 14
à quatre équerres réglables.
1. Au moyen d’une équerre géométrique, vérifiez que
le guide de coupe droite soit parfaitement vertical
par rapport au plateau. Si cela s’avère nécessaire,
desserrez les vis de fixation horizontales traversant le
longeron arrière du guide de coupe droite et réglez les
vis de réglage verticales des équerres pour faire en
sorte que le guide de coupe droite soit bien d’équerre,
puis revissez les vis de fixation.
2. Procédez au réglage des deux équerres de droite, puis
au réglage des deux équerres de gauche.
Assemblage

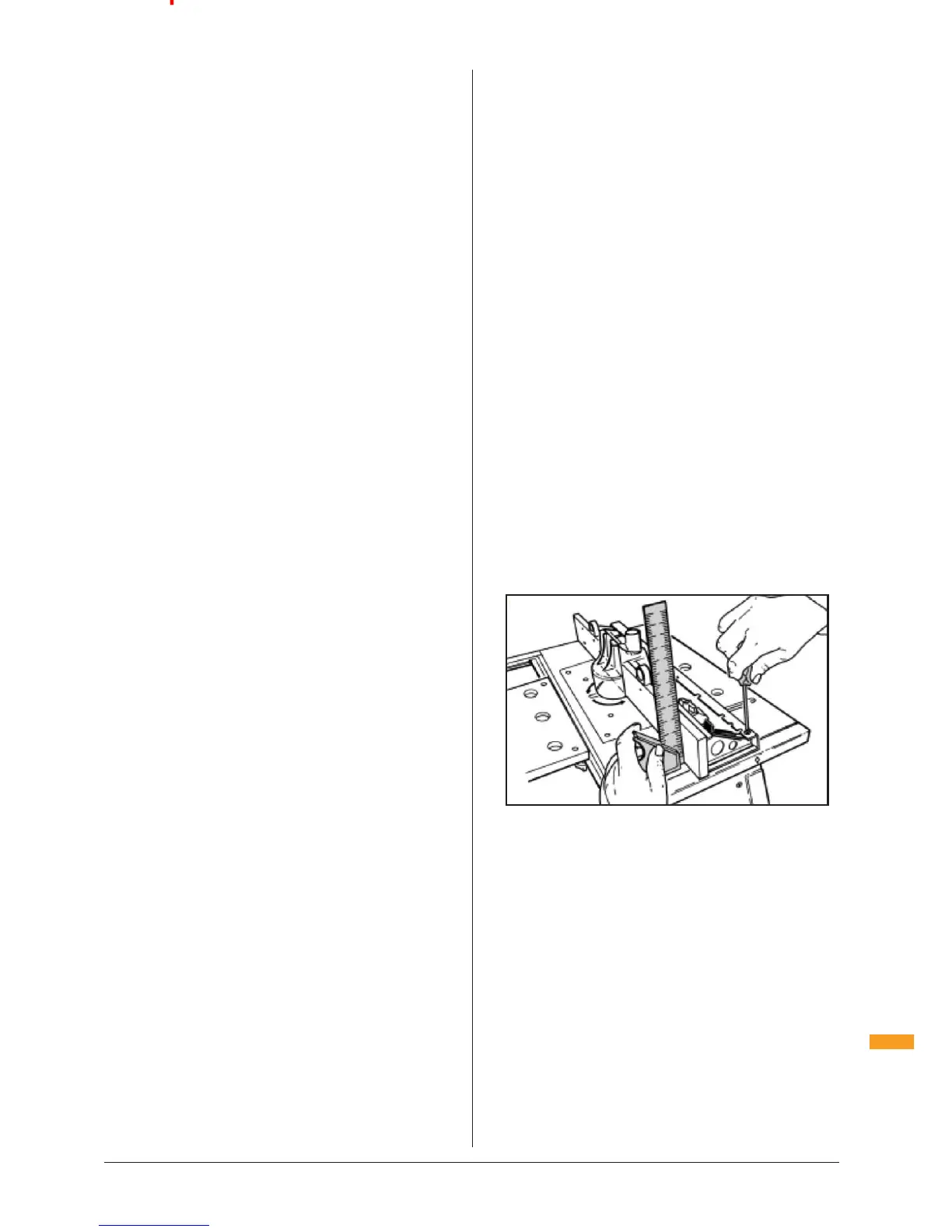

Fig.32
