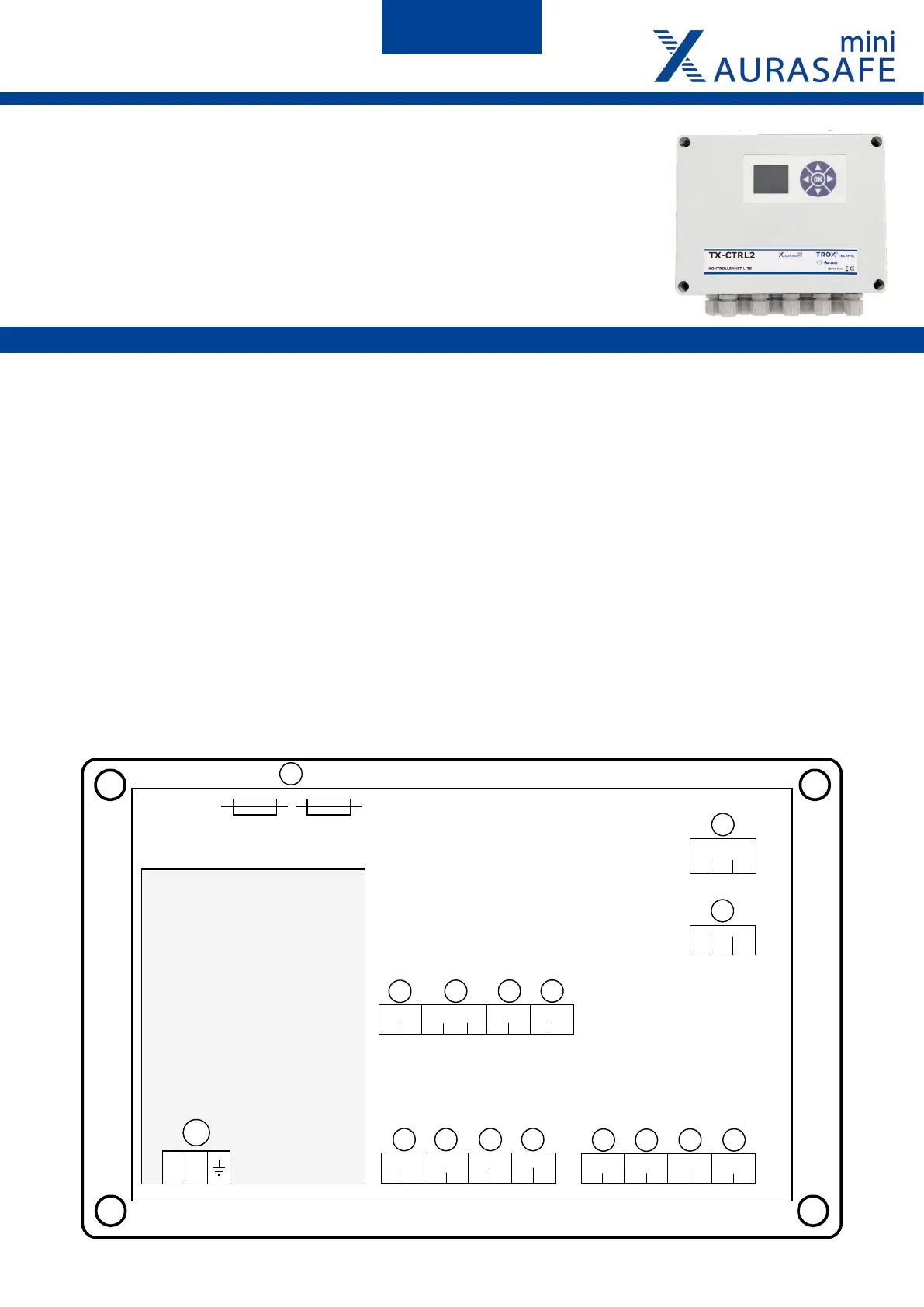

TX-CTRL1 & TX-CTRL2
NO: AURASAFE mini KONTROLLENHET
DK: AURASAFE mini KONTROLENHED
GB: AURASAFE mini CONTROLLER
NO: TX-CTRL1 / TX-CTRL2 komplett styringssystem for brannspjeld. Overvåker opptil
500 brannspjeld. Tilkobling til BMS med modbus.
DK: TX-CTRL1 / TX-CTRL2 komplet kontrolsystem til brandspjæld. Overvåger op til 500
spjæld. Tilslutning til BMS med modbus.
GB: TX-CTRL1 / TX-CTRL2 complete control system for re dampers. Monitors up to
500 re dampers. Connection to BMS by modbus.
NO DK GB
(J) 0-10 V inngang for
trykktransmitter
Anvendes til forsyning av
trykktransmitter. Trykktransmitteren skal
ha måleområde 0-300 pA.
(K) Røykdetektor inngang
Opp til 10 røykdetektorer kan kobles på i
serie. 2,2 kohm motstand skal monteres
på siste røykdetektor. Hvis inngangen
ikke benyttes, skal 2,2 kohm motstand
være montert.
(L) 0-10 VDC utgang for
frekvensomformer
Analog utgang til PID regulering av røyk-
ventilator.
(M) RS-485/Modbus port
Modbus slave interface
(N) Feilpanel utgang
(O) Sikringer til feilpanel
2 x Flink 250 mA , 20 x 5 mm
(J) 0-10 V indgang for
trykktransmitter
Anvendes til forsyning af tryktransmitter.
Tryktransmitteren skal have et
måleområde på 0-300 pA.
(K) Røgdetektor indgang
Op til 10 røgdetektorer kan seriekobles.
2,2 kohm modstand skal monteres på
seneste røgdetektor. Hvis indgangen
ikke anvendes, skal der monteres 2,2
kohm modstand.
(L) 0-10 VDC udgang for
frekvensomformer
Analog udgang til PID regulering af røg-
ventilator.
(M) RS-485/Modbus port
Modbus slave interface.
(N) Fejlpanel udgang
(O) Sikringer til fejlpanel
2 x Flink 250 mA , 20 x 5 mm
(J) 0-10 V input for pressure
transmitter
Used for the supply of pressure
transmitters. The pressure transmitter
should have a measuring range of 0-300
pA.
(K) Smoke detector input
Up to 10 smoke detectors can be
connected in series. 2.2 kohm resistance
must be mounted on the latest smoke
detector. If the input is not used, then 2.2
kohm resistance should be mounted.
(L) 0-10 VDC drive output
Analog output for PID smoke fan
regulation.
(M) RS-485/Modbus port
Modbus slave interface.
(N) Error panel output
(O) Fault panel fuses
2 x Flink 250 mA , 20 x 5 mm
