NO/DK/GB
16

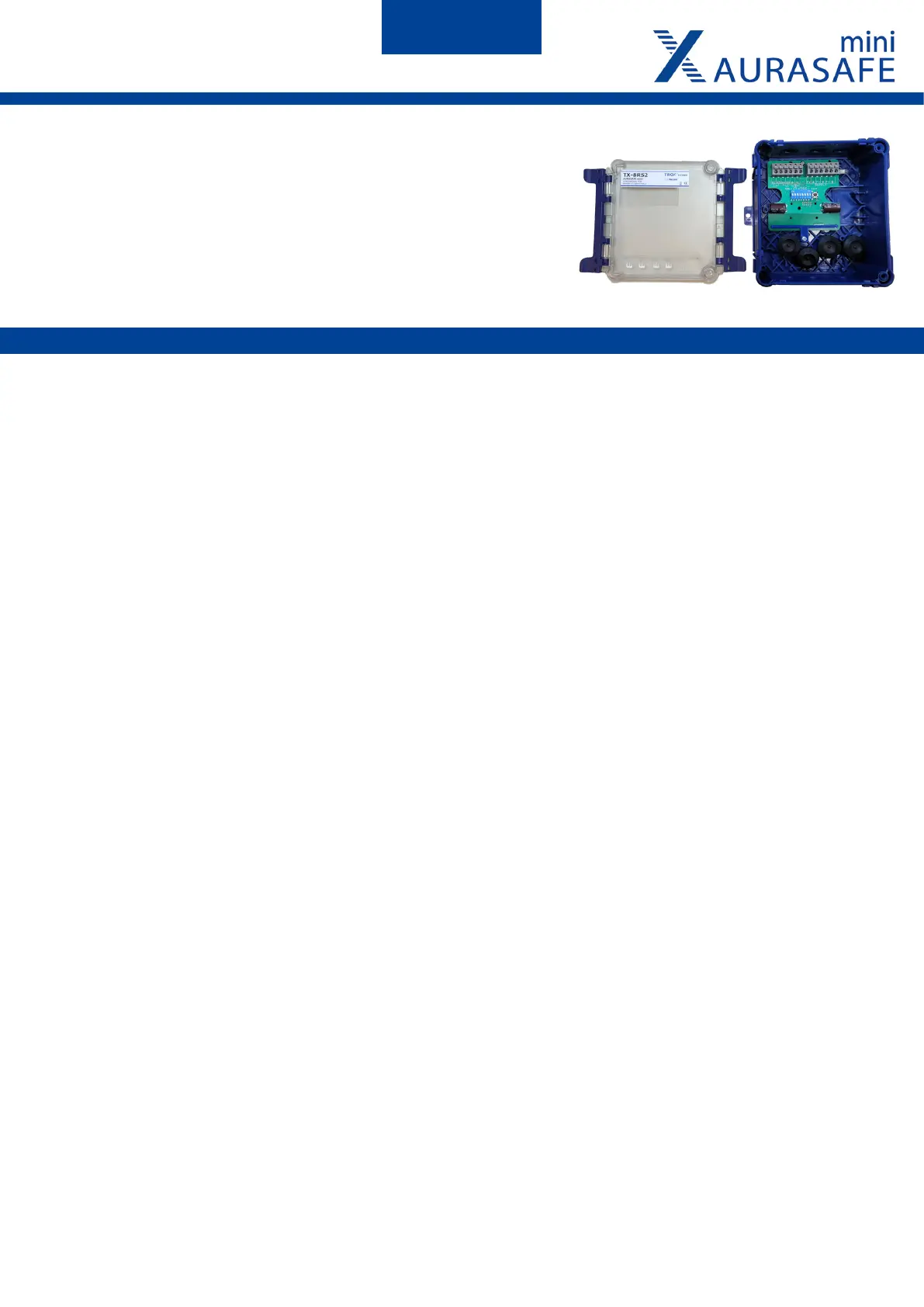

TX-BRS2
NO: AURASAFE mini SPJELDMODUL TIL BRANN OG RYKGSPJELD
DK: AURASAFE mini SPJÆLDMODUL TIL BRAND OG RØGSPJÆLD
GB: AURASAFE mini DAMPERMODULE FOR FIER AND SMOKEDAMPER
NO: TX-BRS3 er beregnet til styring af brannspjeld, der bruges et modul per
spjeld. Modulet fortrådes med bussen og de stik på brannspjeldet
DK: TX-BRS3 er beregnet til styring af brændspjæld, der bruges et modul per
spjæld. Modulet fortrådes med bussen og stik til brandspjældet
GB: TX-BRS3 is a controll unit for re dampers, there is used one per damper.
The moduel is wired by the BUS and connectors to the damper
NO DK GB
Spesikasjoner:
Indgange: 2xDI Digital kontakt
Udgang: 1xDO, 24 VDC, max. 15 VA
Adressering: DIP-switch
Indikering: LED
Terminaler spjeld: 2 x Stik
Terminaler bus: Fjærklemmer, max. 2,5
mm2
Dimensjoner: 160x140x65 mm
Specikationer:
Indgange: 2xDI Digital kontakt
Udgang: 1xDO, 24 VDC, max. 15 VA
Adressering: DIP-switch
Indikering: LED
Terminaler spjæld: Fjederklemmer,
max. 2,5 mm2
Terminaler bus: Fjederklemmer, max.
2,5 mm2
Dimensioner: 160x140x65 mm
Specications:
Indput: 2xDI Digital contact
Output: 1xDO, 24 VDC, max. 15 VA
Addressing: DIP-switch
Indicatioen: LED
Terminales damper: 2 x Stik
Terminales bus: Spring clamps, max.
2,5 mm2
Dimentiones: 160x140x65 mm
(A) Spjeld inngang, Normal-
lukket(NC)
(B) Spjeld inngang, Normal-åpen(NO)
(C) Forsyning/Bus inngang
2-leder bus forsyning. To ekstra
terminalpar for viderekobling
(D) Spjeldmotorens
forsyningsutgang
(E) Adressering DIP-switch
Se vedlagt adresse skjema.
Spjeldmodulen tildeles en adresse via
DIP-switchene. Modulerne tildeles en
fortløpende adresse mellem 0 - 99. Der
er ikke nødvendig at modulerne plaseres
i rekkefølge ved montasje.
(F) Test knap for manuell test
I forbindelse med installasjon og service
er det mulig å utføre en test-syklus
direkte på en enkel spjeldmodul.
Spjeldene må være i lukket stilling for at
testknappen skal fungere. Testknappen
holdes nede i ca. 5 sekunder, inntil
lysdioden skifter til hurtig blink, Da
slipper du testknappen. En testcyklus vil
nå starte, hvor spjeldene åpnes i ca. 180
sekunder og efterfølgende lukkes i 90
sekunder.
(H) LED indikering
Se neste side
(A) Spjæld indgang, Normal-
lukket(NC)
(B) Spjæld indgang, Normal-
åben(NO)
(C) Forsyning/Bus indgang
2-leder bus forsyning. To ekstra
terminalpar for viderekobling
(D) Spjældmotor forsynings udgang
(E) Adressering DIP-switch
Se vedlagt adresseskema.
Spjældmodulet tildeles en adresse via
DIP-switchene. Modulerne tildeles en
fortløbende adresse mellem 0-99. Det er
ikke nødvendigt, at modulerne placeres
i rækkefølge under montagen. Den
samme adresse må ikke gives til mere
end ét modul.
(F) Test knap for manuel test
I forbindelse med installation og service
er det muligt at udføre en test-cyklus
direkte på det enkelte spjældmodul.
Spjældene skal være i lukket position
for at testknappen virker. Testknappen
holdes nede i ca. 5 sekunder, indtil
lysdioden skifter til hurtig blink, hvorefter
testknappen slippes. En testcyklus vil
nu starte, hvor spjældet åbnes i ca. 180
sekunder og efterfølgende lukkes i 90
sekunder.
(H) LED indikering
Se næste side
(A) Damper input, Normal-closed
(NC)
(B) Damper input, Normal-open(NO)
(C) Supply/Bus input
2-wire bus supply. Two extra terminal
pairs for branching
(D) Dampermotor supply output
(E) Adressering DIP-switch
See attached address form. Each
damper module is given a consecutively
address between 0 – 99. Modules can
be mounted random order. The same
address must never be assigned to more
modules.
(F) Test button for manual test
During installation and service, a test
cycle can be started at the individual
damper by use of the test button.
The dampers need to be in closed
position for the test button to work.
The test button is pressed for approx.
5 seconds until the LED change to
fast ashing. When the test button is
released, a test cycle is started. The
damper will open (output on) for approx.
180 seconds, after which the damper
will close (output o) for approx. 90
seconds.
(H) LED indication
See next page
Fortsetter på neste side • Fortsætter på næste side • Continues on next page
