Trox Technik AURASAFE mini TX-CTRL Series - TX-TEM3 PT1000 Input Module

NO/DK/GB
24

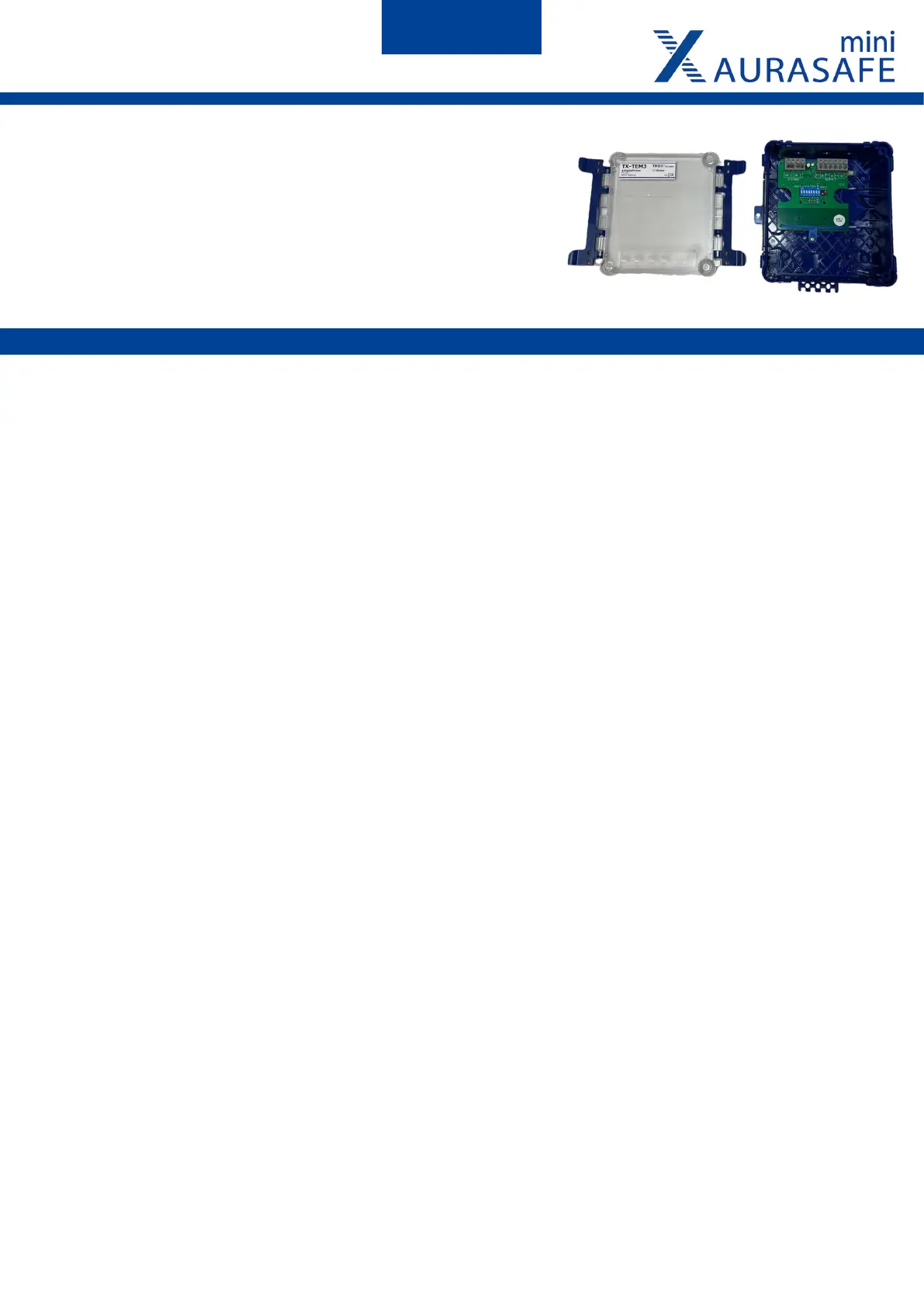

TX-TEM3
NO: AURASAFE mini PT1000 INPUT MODUL
DK: AURASAFE mini PT1000 INPUT MODUL
GB: AURASAFE mini PT1000 INPUT MODULE
NO: TX-TEM3 er beregnet som inngangsmodul PT1000. Modulen kables med
bussen og sensoren.
DK: TX-TEM3 er beregnet som input modul for PT1000. Modulet fortrådes
med bussen og sensoren.
GB: TX-TEM3 is intended as an input module for PT1000. The module is
wired by the bus and the sensor.
NO DK GB
Spesikasjoner:
• Inngang: 2 analoge innganger for
PT1000 temperatur sensorer
• Adressering: DIP-switch
• Indikering: LED
• Terminaler: Fjærklemmer, max. 2,5
mm
2
• Dimensjoner: 160x140x65 mm
• Temperatur: 0-500°C
• IP 42 godkjent
Specikationer:
• Indgange: 2 analoge indgange for
PT1000 temperatur sensorer
• Adressering: DIP-switch
• Indikering: LED
• Terminaler: Fjederklemmer, max. 2,5
mm
2
• Dimensioner: 160x140x65 mm
• Temperatur: 0-500°C
• IP 42 godkendt
Specications:
• Input: 2 analog input for PT1000
temperature sensors
• Addressing: DIP-switch
• Indication: LED
• Terminals: Spring clamps, max. 2,5
mm
2
• Dimensions: 160x140x65 mm
• Temperature: 0-500°C
• IP 42 approved
(A) PT1000 inngang
Hvis inngang ikke benyttes, monteres 1
kohm/1% modstand.
(B) Forsyning/Bus inngang
2-leder bus forsyning. To ekstra
terminalpar for viderekobling.
(C) Adressering DIP-switch
Se vedlagt adresseskjema.
Spjeldmodulen tildeles en adresse via
DIP-switchene. Modulene tildeles en
fortløpende adresse mellom 0-99. Det er
ikke nødvendig at modulene plasseres i
rekkefølge ved montasje.
(D) DIP-switch ”8” for alarm
Valg av temperatur for alarm. Med DIP-
switch 8 velges om alarmgrensen skal
være 40°C eller 72°C.
(E) Reset-knapp
Modulet vil blinke grønt hvis det tidligere
har vært en temperaturalarm eller
ingangen har vært kortsluttet/avbrutt.
Knappen holdes nede indtil LED’en
blinker raskt og modulen resettes.
(F) LED indikering
Se neste side.
(A) PT1000 indgang
Hvis indgang ikke benyttes, monteres 1
kohm/1% modstand.
(B) Forsyning/Bus indgang
2-leder bus forsyning. To ekstra
terminalpar for viderekobling.
(C) Adressering DIP-switch
Se vedlagt adresseringsskema.
Spjældmodulet tildeles en adresse via
DIP-switchene. Modulerne tildeles en
fortløbende adresse mellem 0-99. Det er
ikke nødvendigt, at modulerne placeres
i rækkefølge under montagen. Den
samme adresse må ikke gives til mere
end ét spjældmodul.
(D) DIP-switch ”8” for alarm
Valg af temperatur for alarm. Med DIP-
switch 8 vælges om alarmgrænsen skal
være 40°C eller 72°C.
(E) Reset knap
Modulet vil blinke grønt, hvis der tidligere
har været en temperaturalarm eller
indgangen har været kortsluttet/afbrudt.
Knappen holdes nede indtil LED’en
blinker hurtigt og modulet nulstilles.
(F) LED indikering
Se næste side.
(A) PT1000 input
If input is not used, 1 kohm/1% resistor is
mounted.
(B) Supply/Bus input
2-wire bus supply. Two extra terminal
pairs for branching.
(C) Adressering DIP-switch
See attached address form. Each
damper module is given a consecutively
address between 0-99. Modules can be
mounted in random order. The same
address must never be assigned to
multiple modules.
(D) DIP-switch ”8” for alarm
Selection of temperature for alarm. With
DIP switch 8, select whether the alarm
limit should be 40°C or 72°C.
(E) Reset button
The module will ash green if there
has previously been a temperature
alarm or the input has been shorted/
disconnected. Hold down the button until
the LED ashes quickly and the module
resets.
(F) LED indication
See next page.
Fortsetter på neste side • Fortsætter på næste side • Continues on next page
