Trox Technik AURASAFE mini TX-CTRL Series - TX-RKS3 Smoke Control Module

NO/DK/GB
20

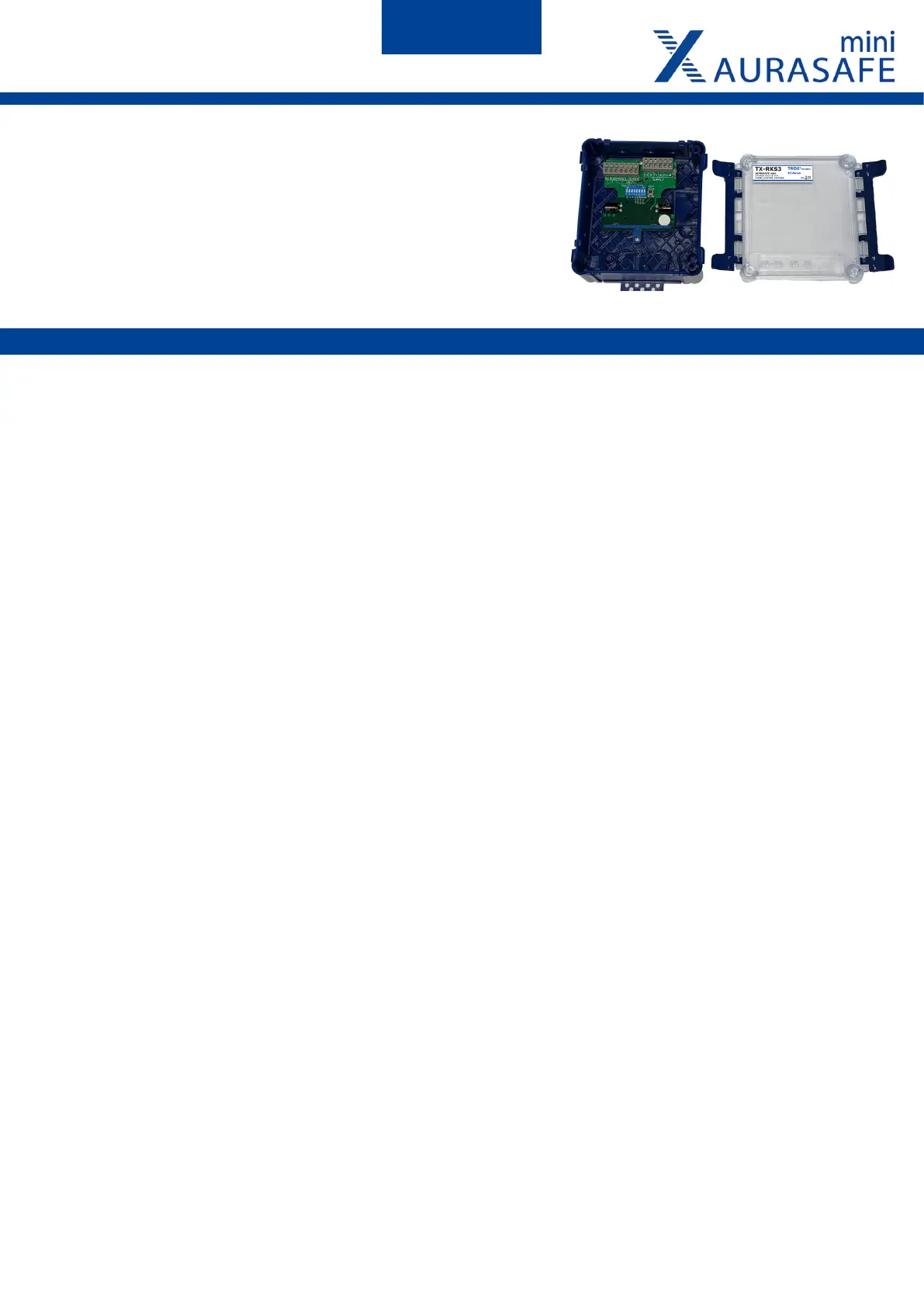

TX-RKS3
NO: AURASAFE mini SPJELDMODUL TIL RØYKKONTROLLSPJELD
DK: AURASAFE mini SPJÆLDMODUL TIL RØGKONTROLSPJÆLD
GB: AURASAFE mini DAMPERMODULE FOR SMOKECONTROLDAMPER
NO: TX-RKS3 er beregnet til styring av røykkontrollspjeld. Det brukes en
modul per spjeld. Modulen kables med bussen og brannspjeldet.
DK: TX-RKS3 er beregnet til styring af røgkontrolspjæld. Der bruges ét modul
per spjæld. Modulet fortrådes med bussen og brandspjældet.
GB: TX-BRS3 is a control unit for smokecontroldampers. There is used one
per damper. The module is wired by the bus and the damper.
NO DK GB
Spesikasjoner:
• Inngang: 2xDI Digital kontakt
• Utgang: Åpne, 24 VDC, max. 15 VA
Lukke, 24 VDC, max. 15 VA
• Adressering: DIP-switch
• Indikering: LED
• Terminaler: Fjærklemmer, max. 2,5
mm
2
• Dimensjoner: 160x140x65 mm
• IP 42 godkjent
Specikationer:
• Indgange: 2xDI Digital kontakt
• Udgang: Åben, 24 VDC, max. 15 VA
Lukke, 24 VDC, max. 15 VA
• Adressering: DIP-switch
• Indikering: LED
• Terminaler: Fjederklemmer, max. 2,5
mm
2
• Dimensioner: 160x140x65 mm
• IP 42 godkendt
Specications:
• Indput: 2xDI Digital contact
• Output: Open, 24 VDC, max. 15 VA
Close, 24 VDC, max. 15 VA
• Addressing: DIP-switch
• Indicatioen: LED
• Terminals: Spring clamps, max. 2,5
mm
2
• Dimensions: 160x140x65 mm
• IP 42 approved
(A) Spjeld-inngang, Normal-lukket
(NC)
(B) Spjeld-inngang, Normal-åpen
(NO)
(C) Forsyning til spjeldaktuator
(D) Forsyning/Bus inngang
2-leder bus forsyning. To ekstra
terminalpar for viderekobling.
(E) Adressering DIP-switch
Se vedlagt adresseskjema.
Spjeldmodulen tildeles en adresse via
DIP-switchene. Modulene tildeles en
fortløpende adresse mellom 0-99. Det er
ikke nødvendig at modulene plasseres i
rekkefølge ved montasje.
(F) Test-knapp for manuell test
I forbindelse med installasjon og
service er det mulig å utføre en test-
syklus direkte på en enkel spjeldmodul.
Testknappen holdes nede i ca. 5
sekunder, inntil lysdioden skifter til hurtig
blink, Da slipper du testknappen. En
testsyklus vil nå starte, hvor spjeldene
åpnes i ca. 180 sekunder og deretter
lukkes i 90 sekunder.
(G) LED indikering
Se neste side.
(A) Spjæld indgang, Normal-lukket
(NC)
(B) Spjæld indgang, Normal-åben
(NO)
(C) Forsyning til spjældaktuator
(D) Forsyning/Bus indgang
2-leder bus forsyning. To ekstra
terminalpar for viderekobling.
(E) Adressering DIP-switch
Se vedlagt adresseskema.
Spjældmodulet tildeles en adresse via
DIP-switchene. Modulerne tildeles en
fortløbende adresse mellem 0-99. Det er
ikke nødvendigt, at modulerne placeres
i rækkefølge under montagen. Den
samme adresse må ikke gives til mere
end ét spjældmodul.
(F) Testknap for manuel test
I forbindelse med installation og service
er det muligt at udføre en test-cyklus
direkte på det enkelte spjældmodul.
Testknappen holdes nede i ca. 5
sekunder, indtil lysdioden skifter til
hurtig blink, hvorefter testknappen
slippes. En testcyklus vil nu starte, hvor
spjældet åbnes i ca. 180 sekunder og
efterfølgende lukkes i 90 sekunder.
(G) LED indikering
Se næste side.
(A) Damper input, Normaly-closet
(NC)
(B) Damper input, Normaly-open
(NO)
(C) Supply to damper actuator
(D) Supply/Bus input
2-wire bus supply. Two extra terminal
pairs for branching.
(E) Adressering DIP-switch
See attached address form. Each
damper module is given a consecutively
address between 0-99. Modules can be
mounted in random order. The same
address must never be assigned to
multiple modules.
(F) Test button for manual test
During installation and service, a test
cycle can be started at the individual
damper by use of the test button.
The test button is pressed for approx.
5 seconds until the LED change to
fast ashing. When the test button is
released, a test cycle is started. The
damper will open (output on) for approx.
180 seconds, after which the damper
will close (output o) for approx. 90
seconds.
(G) LED indication
See next page.
Fortsetter på neste side • Fortsætter på næste side • Continues on next page
