Trox Technik AURASAFE mini TX-CTRL Series - Page 21

21
NO/DK/GB
1 2 4 8 16 32 64 –
ADR:
TEST
S1 S2 S4 S6
1 -
0 F+F+ F+ 0 0
M
SUPPLY
ON
12345678
A B
C
D
E
G
F
2 +
3 +
TX-RKS3

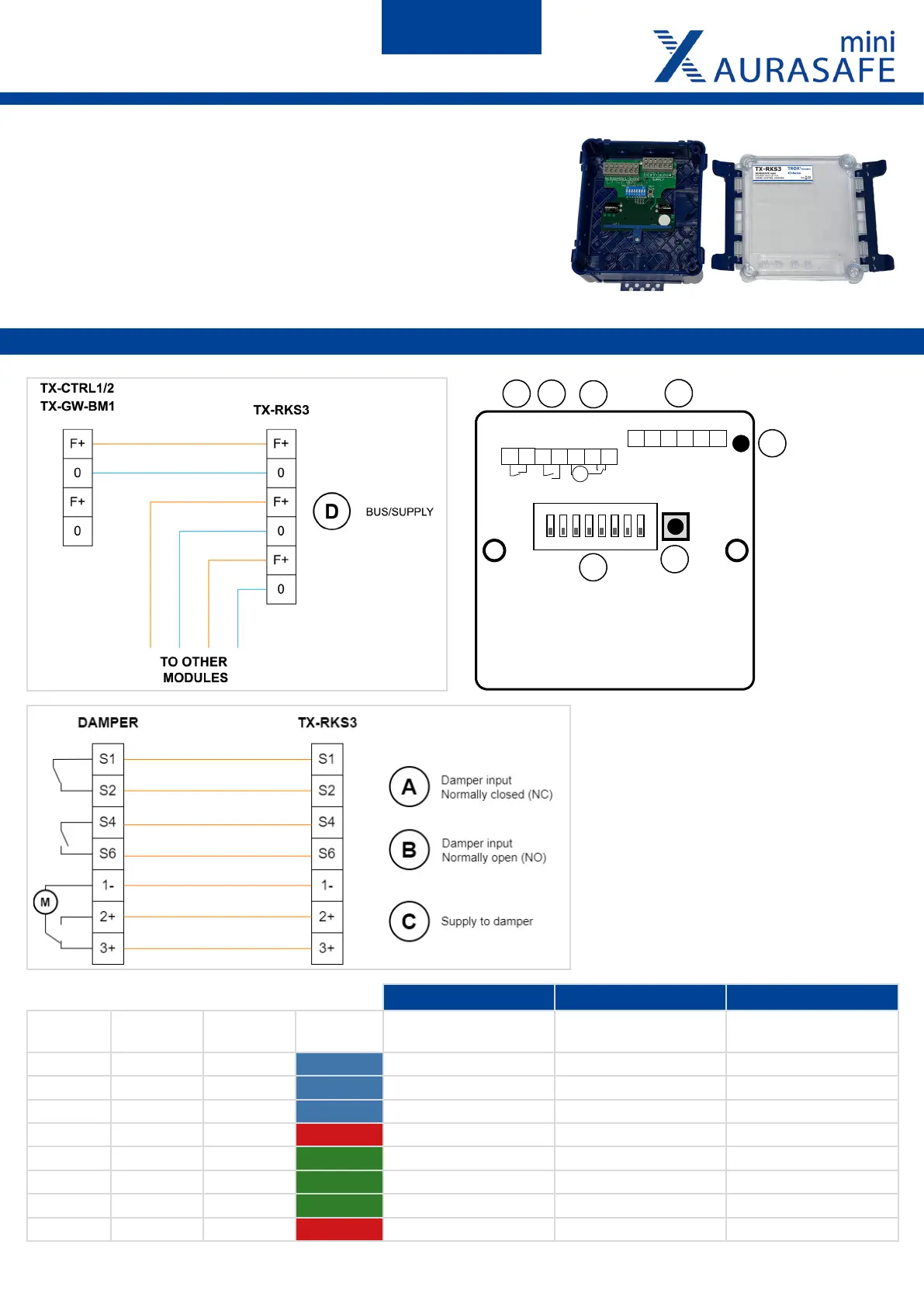

NO: AURASAFE mini SPJELDMODUL TIL RØYKKONTROLLSPJELD
DK: AURASAFE mini SPJÆLDMODUL TIL RØGKONTROLSPJÆLD
GB: AURASAFE mini DAMPERMODULE FOR SMOKECONTROLDAMPER
NO: TX-RKS3 er beregnet til styring av røykkontrollspjeld. Det brukes en
modul per spjeld. Modulen kables med bussen og brannspjeldet.
DK: TX-RKS3 er beregnet til styring af røgkontrolspjæld. Der bruges ét modul
per spjæld. Modulet fortrådes med bussen og brandspjældet.
GB: TX-BRS3 is a control unit for smokecontroldampers. There is used one
per damper. The module is wired by the bus and the damper.
NO DK GB
Actuator Ind 1 (NC) Ind 2 (NO) (B) LED
indikering
(B) LED indikering (B) LED indikering (B) LED indication
0 0 0 Blå, langsom blink Blå, langsom blink Blue, slow ash
0 0 1 Blå (spjeld lukket) Blå (spjæld lukket) Blue (damper closed)
0 1 0 Blå, hurtig blink Blå, hurtig blink Blue, fast ash
0 1 1 Rød, hurtig blink Rød, hurtig blink Red, fast ash
1 0 0 Grønn, langsom blink Grøn, langsom blink Green, slow ash
1 0 1 Grønn, hurtig blink Grøn, hurtig blink Green, fast ash
1 1 0 Grønn (spjeld åpen) Grøn (spjæld åben) Green (damper open)
1 1 1 Rød, langsom blink Rød, langsom blink Red, slow ash
