31
NO/DK/GB
NO DK GB
LED indikering LED indikering LED indikering LED indication
Gul, tent; Modul OK Gul, tændt; Modul OK Yellow, ON; module OK
Gult, blinker raskt; DIP-bryteren
er feil innstilt
Gul, hurtig blink; DIP-switch
forkert indstillet
Yellow, fast blink; DIP switch
incorrectly set
Gult, sakte blinkende;
Manglende tilkobling til Master/
Slave
Gul, langsom blink; Manglende
forbindelse til Master/Slave
Yellow, slow blink; missing
connection to Master/Slave
FUNCTION MASTER SLAVE MODE A
SEF ALARM IN Yes Yes
INT.LOCK Entire network No
EXT IN Auto + manual Manual
SMOKE Yes Yes
START TEST Entire network No
MODBUS Read/write Read
FUNCTION MASTER SLAVE MODE B
SEF ALARM IN Yes Yes
INT.LOCK Section Section
EXT IN Auto + manual Manual
SMOKE Yes Yes
START TEST Section Section
MODBUS Read/write Read/(write)

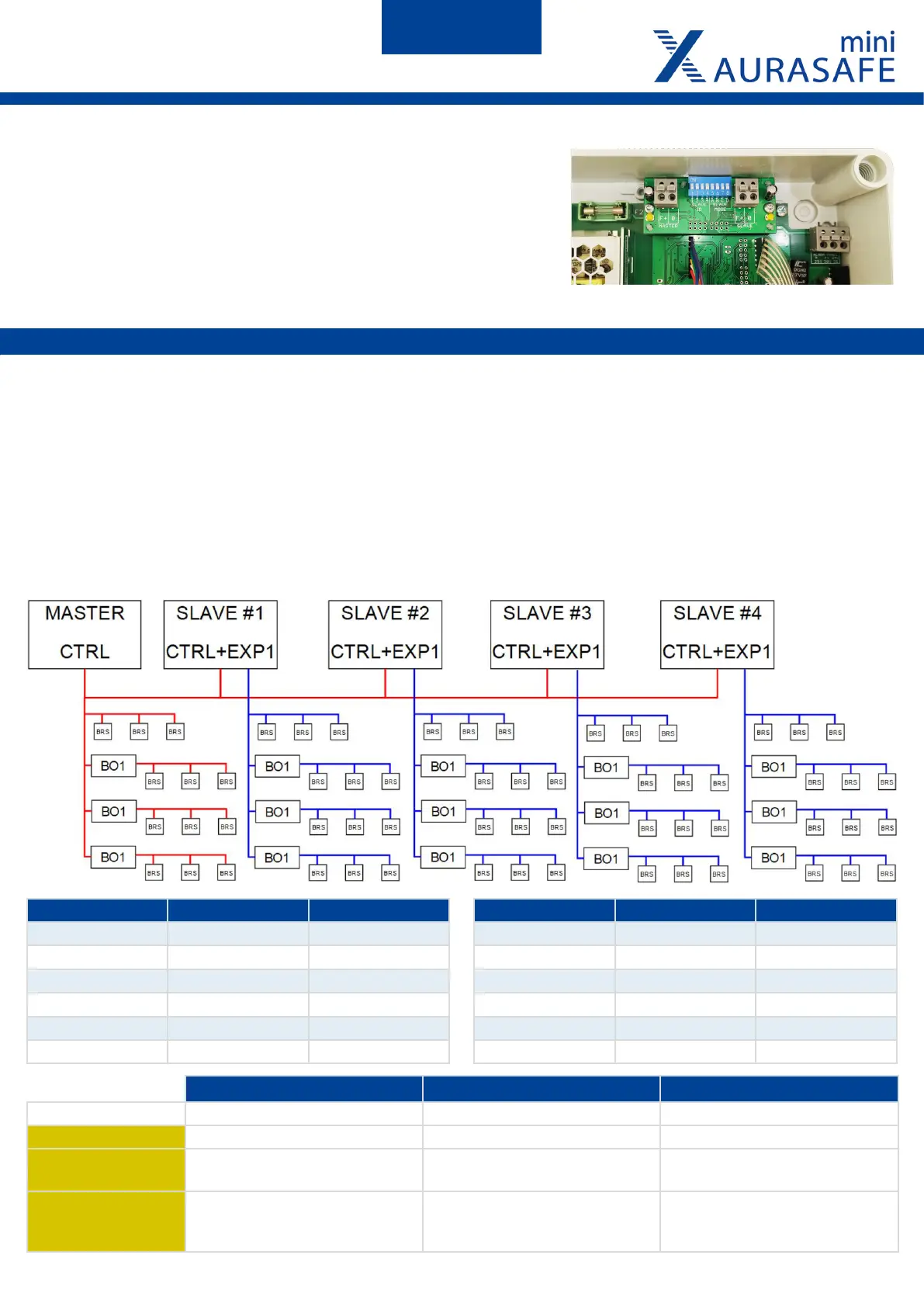

TX-EXP1
NO: AURASAFE mini UTVIDELSESKORT FOR STØRRE SYSTEMER
DK: AURASAFE mini UDVIDELSESKORT TIL STØRRE SYSTEMER
GB: AURASAFE mini EXPANSION CARD FOR LARGER SYSTEMS
NO DK GB
Montering og kabling:
Et utvidelseskort er installert i hver
slavekontrollenhet. Modulen klikkes inn i
de to hullene øverst på kontrollenhetens
trykk. Verktøy er ikke nødvendig.
Bussen (F+ og 0) fra Master-
kontrollenheten er koblet rundt til alle
utvidelseskort og montert i MASTER F+
og 0.
I hver Slave-kontrollenhet kobles bussen
internt fra kontrollenhetens utskrift opp til
SLAVE på utvidelseskort.
Montage og fortrådning:
Der monteres et udvidelseskort i hver
Slave kontrolenhed. Modulet klikkes fast
i de to huller øverst på kontrolenhedens
print. Værktøj er ikke nødvendigt.
Bussen (F+ og 0) fra Master
kontrolenheden fortrådes rundt til alle
udvidelseskort og monteres i MASTER
F+ og 0.
I hver Slave kontrolenhed forbindes
bussen internt fra kontrolenhedens print
op til SLAVE på udvidelseskortet.
Assembly and wiring:
A expansion card is mounted in each Slave
control unit. The module is snapped into
the two holes at the top of the circuit board
on the control unit. No tools are necessary.
The bus (F+ and 0) from the Master control
unit is wired around to all expansion cards
and mounted in the MASTER F+ and 0.
In each Slave control unit the bus is con-
nected internally from the circuit board
on the control unit up to the SLAVE on
the expansion card.
