31
Preparación de la conexión eléctrica
de 12 VCC
Todas las conexiones eléctricas deben rea-
lizarse de conformidad con toda la normati-
va eléctrica nacional, regional o local.
Riesgo de cortocircuito y situaciones peli-
grosas debido a una instalación inadecua-
da de la conexión eléctrica
Utilice solo terminales aislados para todas
las conexiones eléctricas.
La línea positiva debe protegerse con un
fusible de 7.5A (destinado exclusivamente
al aparato) cerca de la terminal positiva de
la batería.
El cable de suministro de energía debe
tener un diámetro de al menos:
CAE 16 (CAM 1.5 mm² ) para hasta
12 m (40 ft) de longitud (bidireccional)
CAE 14 (CAM 2.0 mm² ) para hasta
20 m (66 ft) de longitud (bidireccional)
Establezca las conexiones eléctricas de
12VCC conforme al diagrama de conexio-
nes, vea «Conexión eléctrica para todos los
modelos» en la página32.
Para garantizar un funcionamiento fiable:
Proporcione un suministro de tensión
constante.
Filtre los picos de CA o sobretensiones.
La ondulación de tensión CA no debe
exceder 1 Vpp.
Asegúrese de que las conexiones eléctricas
del vehículo estén en su lugar antes de insta-
lar el aparato.
Montaje del panel de control
Solo AquaGo comfort / AquaGo comfort
plus
Daños al panel de control por
humedad. Debe instalar el panel de control
en un lugar dentro del VR que esté protegido
de la humedad.

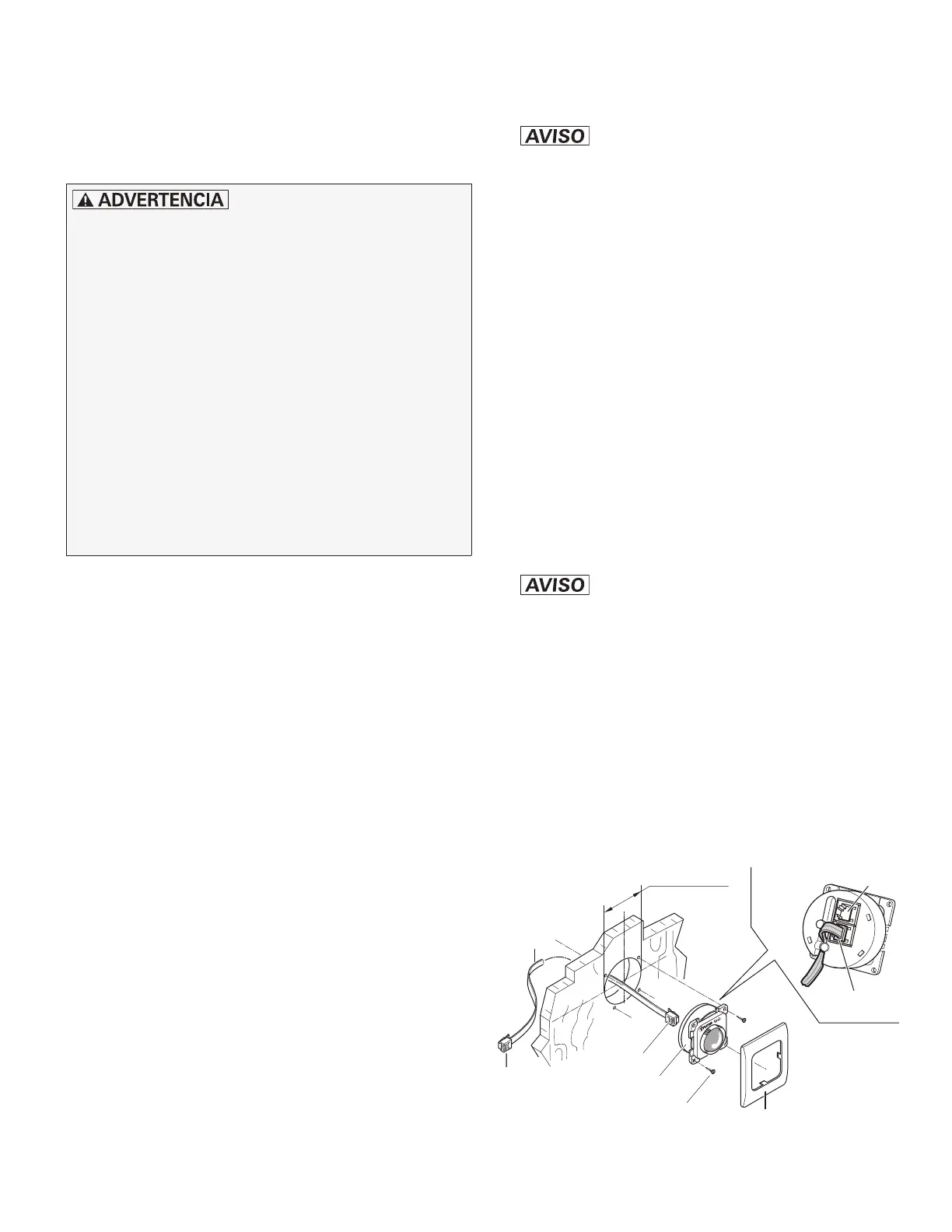

Instale el panel de control (Fig. 17 – 27) don-
de pueda verse fácilmente.
Se incluye un cable del panel de control
de 9 m (27a) con la entrega.
Perfore un orificio con 54 mm ( 21/8pulg.)
de diámetro.
Inserte el conector (27b) en el panel de con-
trol (27) hasta que encaje en su sitio.
Inserte el cable del panel de control (27a) en
el conducto de cable del panel de control.
Daños en el cable del panel
de control a temperaturas superiores
a +60 °C. No instale el cable del panel de
control en componentes calientes ni lo fije
en ellos.
Deslice el cable del panel de control hacia
atrás y colóquelo hacia el aparato.
Fije el panel de control con 4 tornillos (27d).
Instale el marco de cubierta (27e).
27e
27c
Ø 54 mm
(2 1/8 pulg.)
27
27a
27b
27d
27b
27
Fig. 17
