32

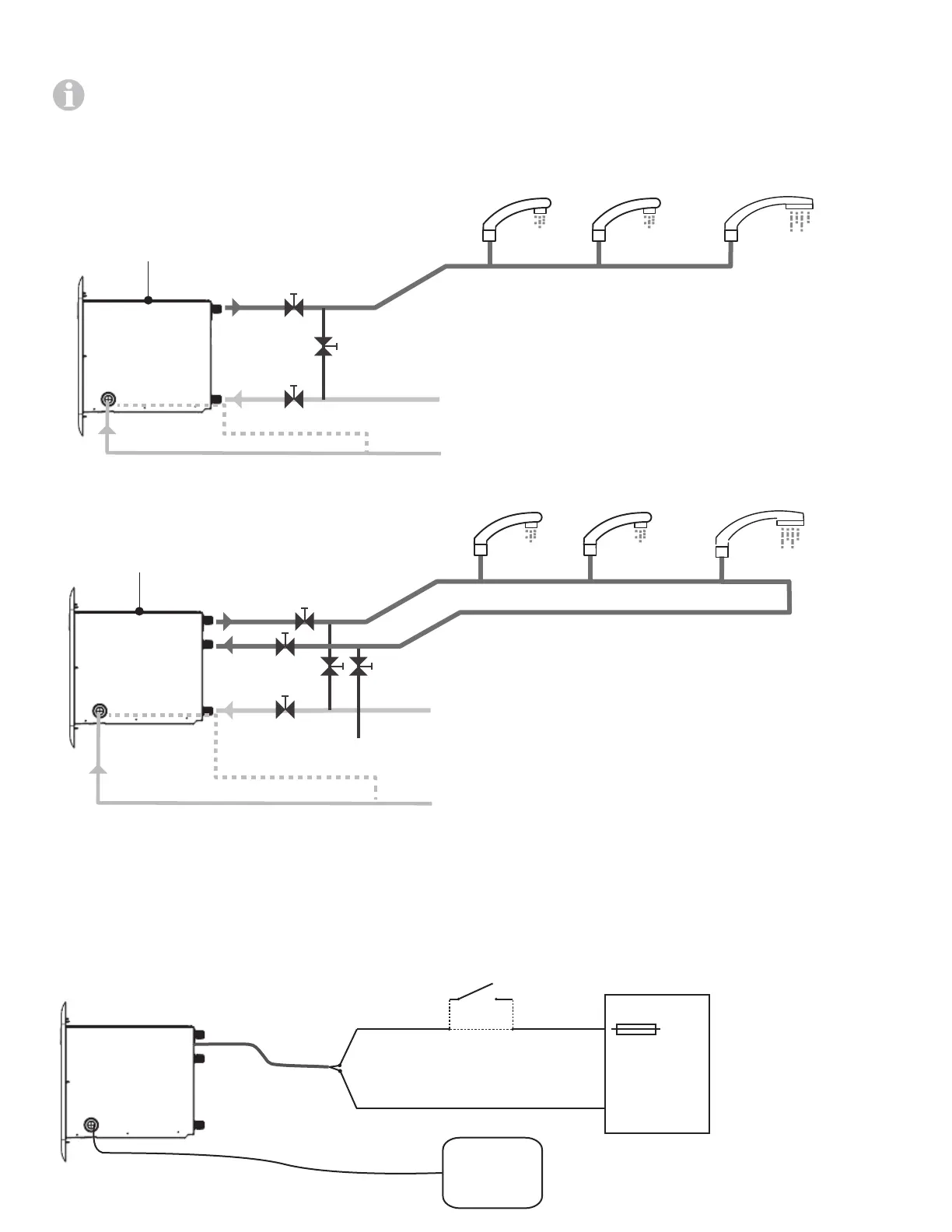

Schémas de raccordement
Les schémas n'ont pas pour but de décrire un système complet. Il incombe au technicien d'entretien agréé de déterminer
les composants nécessaires et la configuration du système qu'il doit installer (par exemple un limiteur de surtension sup-
plémentaire).
Les schémas ne supposent aucunement la conformité aux règlements ou aux exigences des codes locaux ou de l'État. Il
incombe au technicien d'entretien agréé de s'assurer que l'installation est entièrement conforme à tous les règlements ou
à toutes les exigences des codes locaux ou de l'État.
Modèles AquaGo basic / AquaGo comfort
Fig.18
Modèle AquaGo comfort plus
Fig.19
Raccordement électrique pour tous les modèles
Longueur maximale du câble d'alimentation électrique (y compris les câbles pour l'interrupteur facultatif):
grosseur n°16 AWG (1,5mm² MWG) pour une longueur maximale de 40pi (12m) (bidirectionnel)
grosseur n°14 AWG (2,0 mm² MWG) pour une longueur maximale de 66pi (20 m) (bidirectionnel)
12 Vc.c.
Ondulation< 1V
crête à crête
Source
d'alimentation
de 12Vc.c.
Chaue-eau
instantané
+
+
-
-
7,5 A
Interrupteur MARCHE-ARRÊT
(Intensité nominale: ≥ 7,5 A)
Facultatif:
* seulement AquaGo comfort et
AquaGo comfort plus
Tableau de
commande * /
diagnostic
Fig.20
Sortie d'eau
chaude
Entrée d'eau
froide
Pression maximale de 65lb/po
2
(4,5bar)
Pression d'entrée
10,5 – 14 po de colonne d'eau (26,2 - 34,9 mbar)
Source d'alimentation en GPL (propane seulement)
Partie supérieure
Chaue-eau
instantané
C*
A*
B*
* Trousse de dérivation pour la préparation hivernale (non fournie)
Robinet 1 Robinet 2 Douche
Raccordement arrière du gaz
Raccordement latéral du gaz
Entrée de la
conduite de
circulation
Entrée d'eau
froide
Partie supérieure
Sortie d'eau
chaude
Chaue-eau
instantané
C* D*
A*
E*
B*
* Trousse de dérivation pour la préparation hivernale (non fournie)
Conduite de vidange
Source d'alimentation en GPL (propane seulement)
Raccordement latéral du gaz
Robinet 1 Robinet 2 Douche
Raccordement arrière du gaz
Pression maximale de 65lb/po
2
(4,5bar)
Pression d'entrée
10,5 – 14 po de colonne d'eau (26,2 - 34,9 mbar)
