– Enganche el cable del panel de control en
la grapa.
• Guíe la línea de gas preparada a través de la
arandela aislante del tubo de gas (lateral).
• Enrosque la tuerca de unión de la línea de
gas (tamaño de llave 19 mm (3/4pulg.)) en
la conexión de gas del aparato de modo que
quede apretada a mano.
Grapa
Conector
Cable de panel de
control
Suministro de gas LP
Arandela aislante del tubo de gas

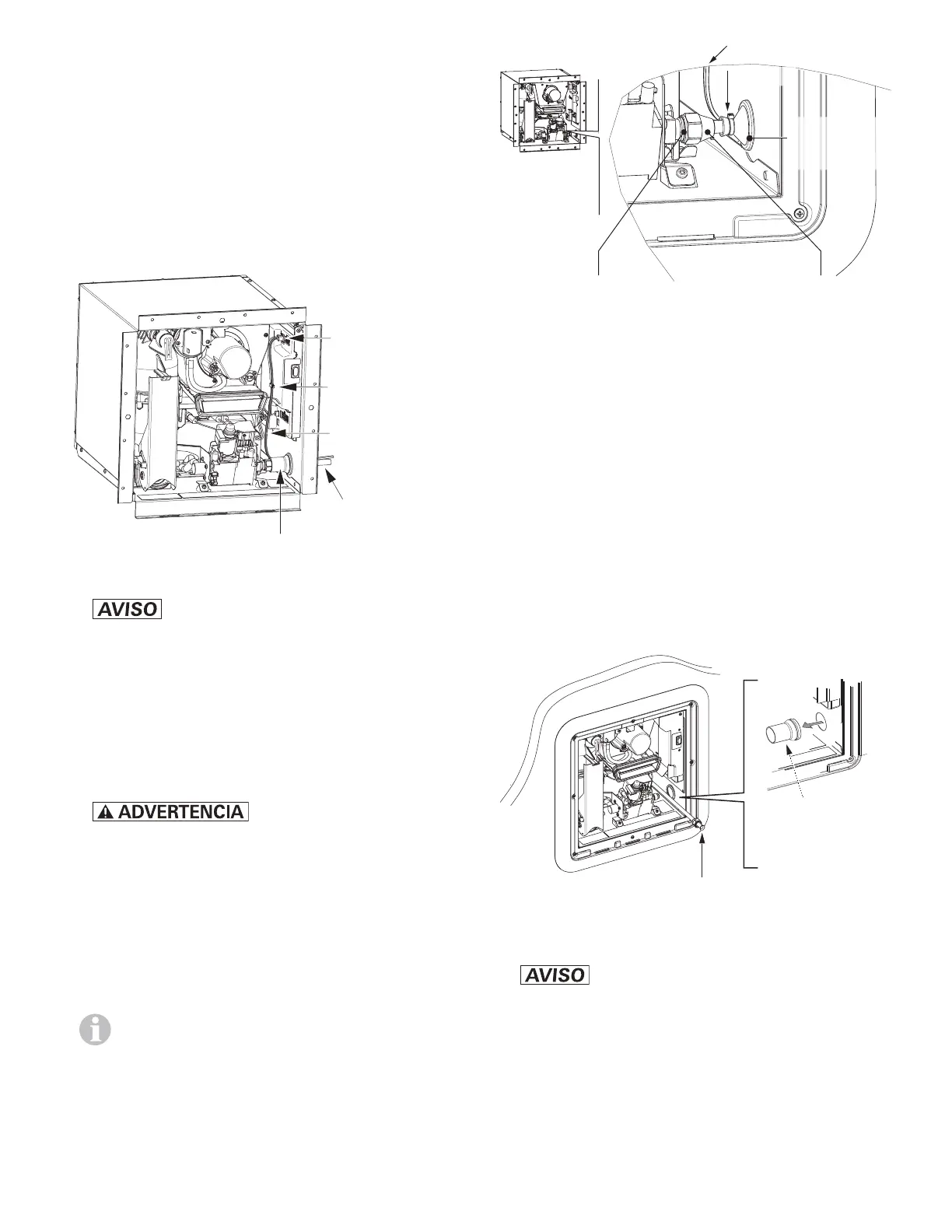

Fig. 26
• La válvula de gas puede resultar
dañada al apretarla Utilice una segunda
llave como contrasoporte en el extremo cua-
drado (tamaño de llave 18 mm (11/16pulg.).
• Utilice una llave dinamométrica para apre-
tar la tuerca de unión (par nominal 20 Nm
(15 libras-pie).
• Riesgo de intoxicación
y/o explosión El apriete inadecuado del fi-
jador de cable puede provocar la entrada de
gas/gas de escape en el VR.
• Cierre el fijador de cable de modo que la aran-
dela aislante del tubo de gas (lateral) apriete
el paso del tubo de gas (vea la Fig.27).
Se suministra un fijador de cable con el
aparato. La encontrará fijada a la válvula
de gas.
SAE 45° abocinada macho
SAE J512, 5/8 pulg. -18
SAE 45°
SAE J512, 5/8 pulg. -18
Fijador de
cable
Arandela
de gas (lateral)
Cable de panel de
control *
* AquaGo comfort / AquaGo comfort plus
Fig. 27
Conexión de la línea de gas
(conexión posterior de gas)
• Retire la arandela aislante del tubo de gas
(lateral).
• Deslice el tubo de gas preparado a través de
la arandela aislante del tubo de gas (poste-
rior) desde atrás, de modo que pueda mon-
tarse el racor acodado.
Arandela aislante
del tubo de gas
(lateral)
SAE 45° abocinado hembra
SAE J512, 5/8 pulg. -18
Fig. 28
• La línea de gas puede resultar
dañada al apretarla. Utilice una segunda
llave como contrasoporte en el extremo cua-
drado (tamaño de llave 14 mm (9/16 pulg.)).
• Monte la unión de codo (estilo abocinado
SAE 45°) en el tubo de gas en la dirección
mostrada (vea la Fig. 29).
