32

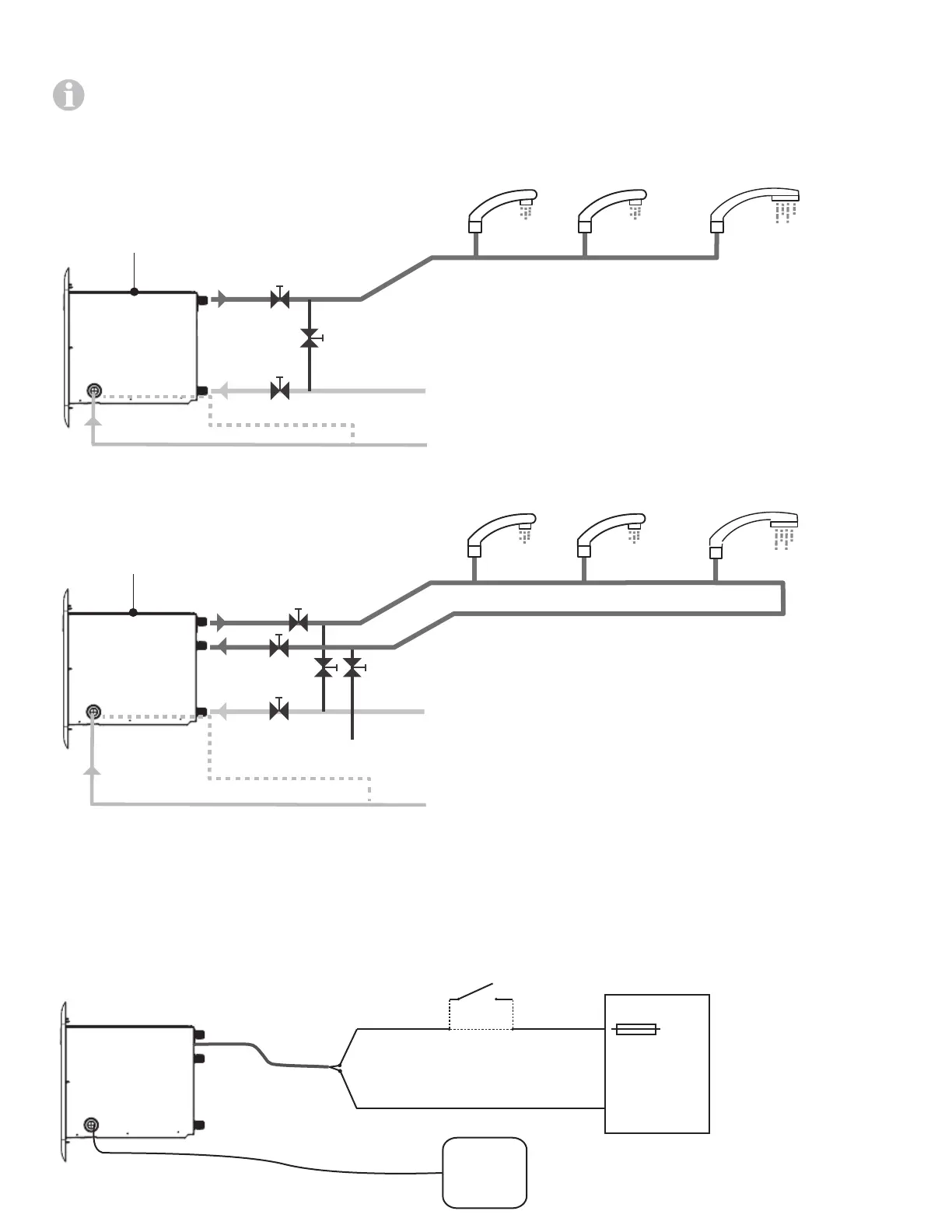

Diagramas de conexiones
Los dibujos no están concebidos para describir un sistema completo. Dependerá del técnico especialista certificado
determinar los componentes necesarios y la configuración del sistema particular que se vaya a instalar (por ejemplo, un
protector adicional de oscilaciones).
Los dibujos no implican el cumplimiento de los requisitos o las regulaciones de la normativa estatal o local. Es responsabi-
lidad del técnico especialista certificado asegurarse de que la instalación cumpla estrictamente con todos los requisitos o
las regulaciones de la normativa estatal o local.
Modelo AquaGo basic / AquaGo comfort
Fig. 18
Modelo AquaGo comfort plus
Fig. 19
Conexión eléctrica para todos los modelos
Longitud máxima del cable de alimentación (incluyendo cables para el interruptor opcional):
para CAE 16 o CAM 1.5 mm²: máx. 12 m (40 pies) m) (bidireccional)
para CAE 14 o CAM 2.0 mm²: máx. 20 m (66pies) (bidireccional)
12 V CC
Ondulación < 1 V
pp
Fuente de
alimentación
de 12 V CC
Calentador
de agua
instantáneo
+
+
-
-
7.5 A
Interruptor de conexión–desconexión
(amperaje: ≥ 7.5 A)
Opcional:
* solo AquaGo comfort y
AquaGo comfort plus
Panel de
control * /
Diagnóstico
Fig. 20
Salida de agua
caliente
Entrada de
agua fría
Presión máxima 4.5 bar (65 psi)
Presión de entrada 26.2 – 34.9 mbar
(10.5 – 14 pulg. de columna de agua)
Suministro de gas LP (solo propano)
Parte superior
Calentador
de agua
instantáneo
C*
A*
B*
* Kit de derivación para la preparación para
el invierno (no incluido en el volumen de entrega)
Grifo 1 Grifo 2 Regadera
Conexión posterior de gas
Conexión lateral de gas
Entrada de
línea de
circulación
Entrada de
agua fría
Parte superior
Salida de agua
caliente
Calentador
de agua
instantáneo
C* D*
A*
E*
B*
* Kit de derivación para la preparación para
el invierno (no incluido en el volumen de entrega)
Línea de purga
Suministro de gas LP (solo propano)
Conexión lateral de gas
Grifo 1 Grifo 2 Regadera
Conexión posterior de gas
Presión máxima 4.5 bar (65 psi)
Presión de entrada 26.2 – 34.9 mbar
(10.5 – 14 pulg. de columna de agua)
