16
Die Sicherheitsteckdose an der (Kunststoff-) Deichselab-
deckung des Wohnwagens mit 4 Schrauben, Muttern und
Scheiben befestigen.
M4 x 16
(4 x)
Scheibe 4,3
(4 x)
Mutter M4 (4 x)

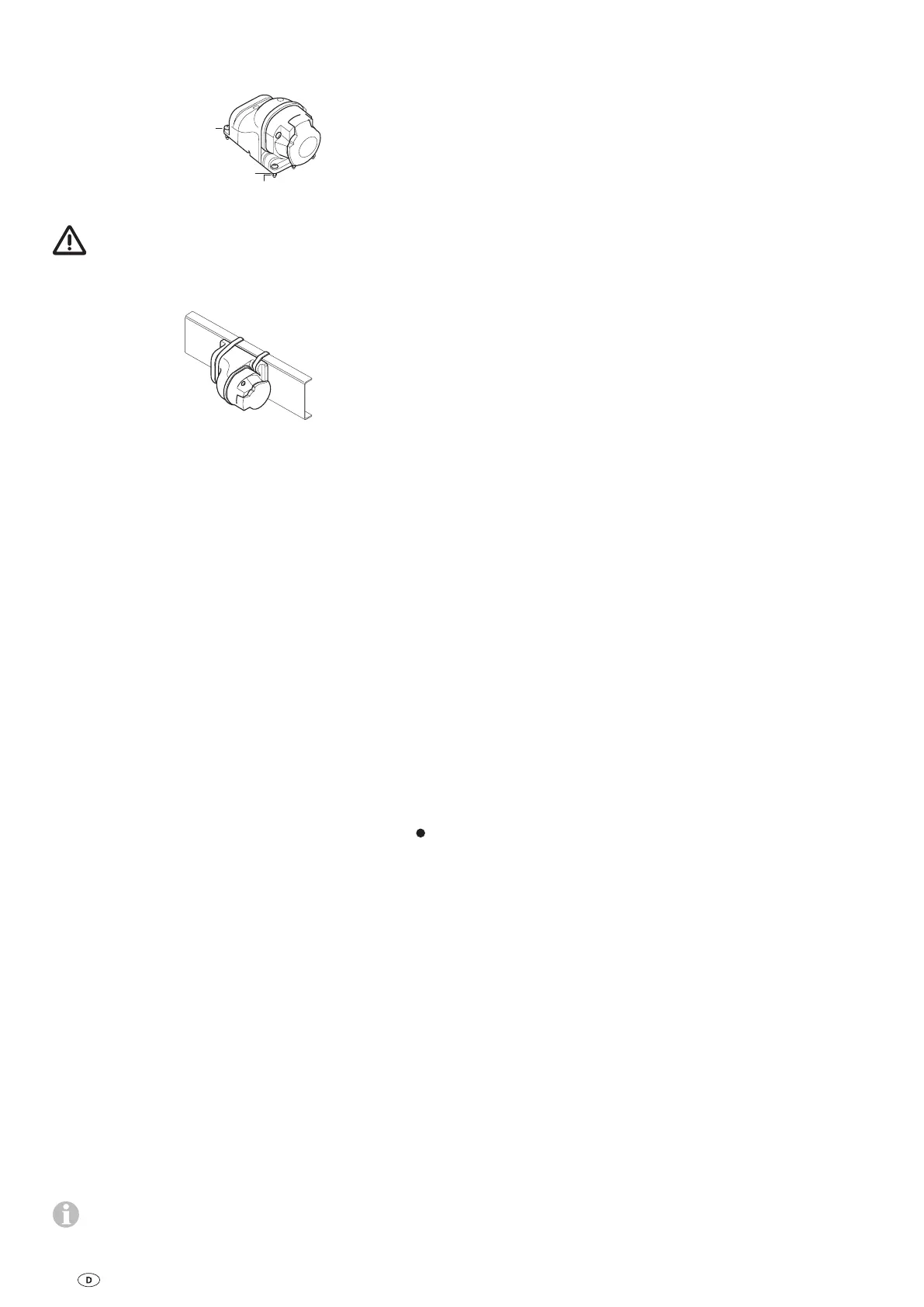

Bild 36
Das Chassis darf nicht angebohrt werden.
Alternativ kann die Sicherheitssteckdose mit den beiden
Schneckengewinde-Schlauchschellen befestigt werden.
Bild 37
Beide Adern zur Steuerung verlegen (evtl. kürzen) und nach
Anschlussschema in Klemmleiste (D) anschließen.
Prüfen Sie nochmals, ob alle Kabel korrekt angeschlossen,
mittels der mitgelieferten Klammern befestigt sind und nicht
scheuern können.
Funktionsprüfung
Prüfen Sie, ob die Batterie zum Betrieb des MoverXT / XT2
komplett geladen ist.
Den Wohnwagen draußen in einem freien und ebenen Gelän-
de aufstellen und die Handbremse anziehen. Die Antriebsrol-
len dürfen nicht an den Rädern anliegen und die Eckstützen
müssen angehoben sein.
Die Batterieklemmen an der Batterie anschließen. Überprüfen
Sie, ob alle Kabel sicher befestigt und nicht heiß sind und kei-
ne Hinweise auf einen Kurzschluss etc. vorliegen.
Den 13-poligen Stecker/Adapter in die Sicherheitsteckdose
einstecken.
Den Schiebeschalter der Fernbedienung in Stellung „Ein“
schieben. Hierdurch wird die Fernbedienung eingeschaltet,
grüne LED 4 blinkt, bis die Steuerung betriebsbereit ist. Wenn
die LED 4 nicht aufleuchtet, Polarität und Zustand der Batteri-
en in der Fernbedienung überprüfen.
Überprüfen Sie, ob beide Antriebsmotoren stehen. Bei einge-
schalteter Fernbedienung den „Schieberegler (c)“ betätigen,
beide Antriebsmotoren müssen sich drehen.
Die Antriebsrollen mittels der Fernbedienung an die Reifen
anschwenken.
Stellen Sie sicher, dass sich keine Hindernisse um den Wohn-
wagen herum befinden und lösen Sie die Handbremse. Nun
gemäß der Gebrauchsanweisung alle Funktionen mehrmals
prüfen.
Handbremse des Wohnwagens anziehen. Die Antriebsrollen
abschwenken und den Schiebeschalter der Fernbedienung in
Stellung „Aus“ £ schieben, um die Fernbedienung und den
MoverXT / XT2 auszuschalten. Das Abstandsmaß zwischen
Antriebsrollen und Reifen nochmals prüfen. Falls erforderlich,
nachstellen.
Der Abstand zwischen abgeschwenkten Antriebsrollen
und Reifen beträgt 20 mm.
Warnhinweise
Der dem Gerät beiliegende gelbe Aufkleber mit den Warn-
hinweisen muss durch den Einbauer oder Fahrzeughalter an
einer für jeden Benutzer gut sichtbaren Stelle im Fahrzeug
(z. B. an der Kleiderschranktür) angebracht werden! Fehlende
Aufkleber können bei Truma angefordert werden.
