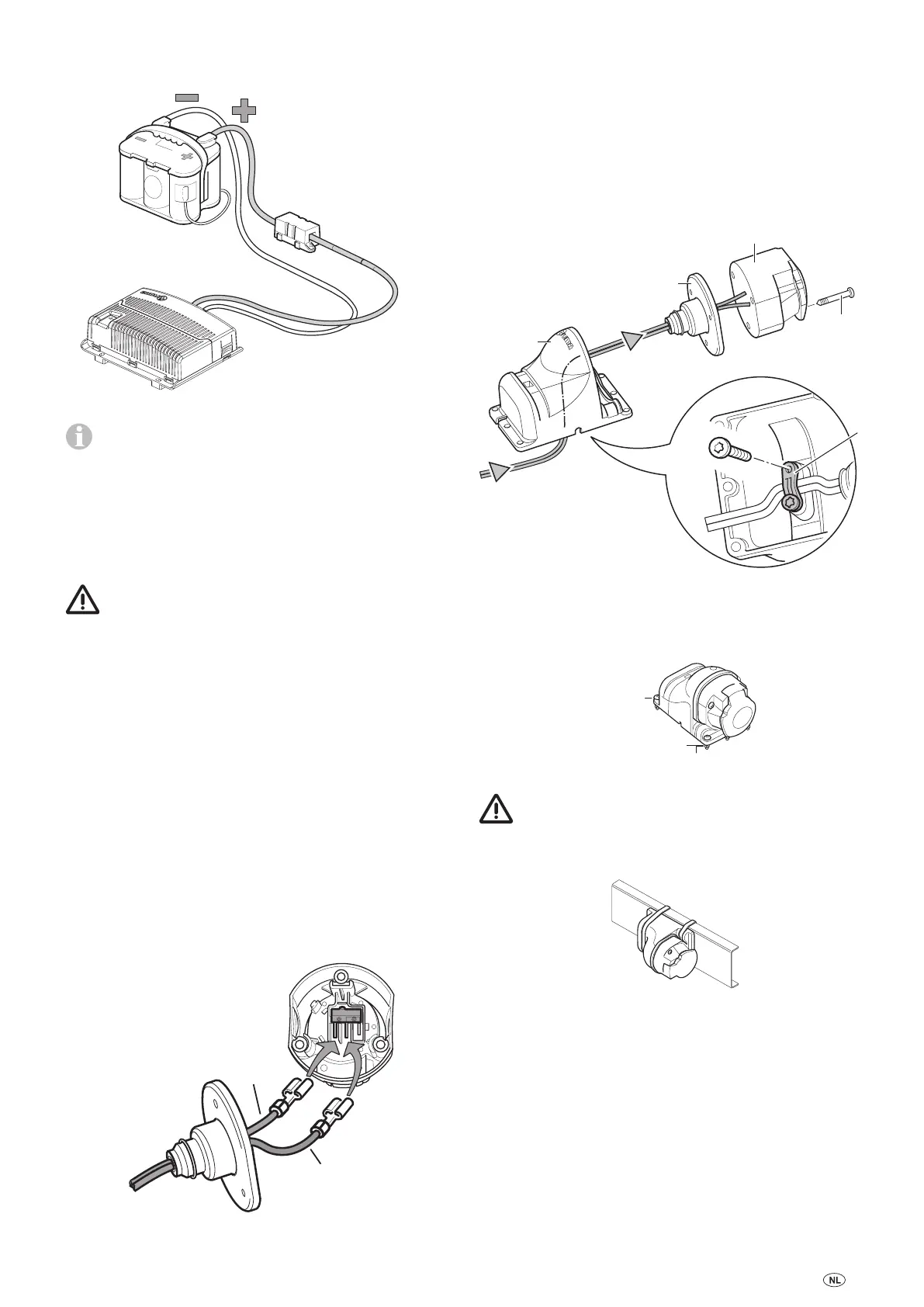

De aansluitkabels van de accu (alleen de bijgeleverde originele
kabels van Truma gebruiken) naar de besturing leggen en met
de bijgeleverde klemmetjes en schroeven goed vastzetten.
Afbeelding 33
De aansluitkabels van de accu mogen niet worden ver-
lengd. Ze moeten apart van de motorbekabeling worden
gelegd en mogen niet over de besturing lopen.
De aansluitkabels van de accu zodanig aanleggen dat deze
(met name bij doorvoeren door metalen wanden) niet kunnen
schuren. Gebruik ter bescherming geschikte doorvoertulen
om beschadigingen aan de kabels te vermijden. De aansluit-
kabels van de accu aansluiten op de aanwezige accuklemmen
(rood = plus, zwart = min).
Verkeerdom aansluiten van de polen leidt tot beschadi-
ging van de elektronica / besturing
De aansluiting op de besturing (conform aansluitschema)
moet in de volgorde – moer, ringoog accuaansluiting, moer –
plaatsvinden (aanhaalkoppel M6 = 6,0 Nm).
Zekering in de plusleiding (150A) bij de pluspool van de accu
aansluiten.
Aansluiting van het
veiligheidsstopcontact
De bijgeleverde 2-aderige kabel (9 m of 10 m) met de vlak-
steekhulzen door de stopcontacthouder (g) en de rubber
mof(h) leiden.
Eventueel het deksel openen en stopcontactaansluiting uit de
stopcontactbehuizing (i) drukken.
2-aderige kabel met de vlaksteekhulzen op de microschake-
laar steken.
RD / BK
BK
Afbeelding 34
Eventueel stopcontactaansluiting weer in de behuizing van
het stopcontact (i) plaatsen.
Schroef de stopcontactbehuizing (i) met rubber afdichting(h)
met 3 parkers (j) op de stopcontacthouder (g). (Door het
kiezen van de bevestigingsgaten in de stopcontacthouder en
het draaien van de rubber afdichting zijn meerdere posities
mogelijk.)
Kabel losjes door de trekontlasting (k) leggen en met 2 par-
kers vastschroeven. De kabel kan afhankelijk van de inbouw-
situatie naar believen door een van de drie uitsparingen in de
stopcontacthouder naar buiten worden geleid.
j
B 3,9 x 33
(3 x)
i
h
g
PT 4 x 10
k
Afbeelding 35
Het veiligheidsstopcontact met de 4 schroeven, moeren en
sluitringen op de (kunststof) disselafdekking van de caravan
bevestigen.
M4 x 16
(4 x)
Onderlegplaatje
4,3 (4 x)
Moer M4 (4 x)
Afbeelding 36
Er mag niet in het chassis worden geboord.
Een andere mogelijkheid is het veiligheidsstopcontact met de
twee slangklemmen te bevestigen.
Afbeelding 37
Beide aders voor de besturing aanleggen (evt. inkorten)
en volgens aansluitschema op aansluitklemmenstrip (D)
aansluiten.
Controleer nogmaals of alle kabels correct aangesloten en
m.b.v. de bijgeleverde klemmen bevestigd zijn en nergens
langs kunnen schuren.
