CONEXÃO DO GERADOR COM ATS (MONOFÁSICO)
ATS "AUTOMATIC TRANSFER SWITCH"
ou INTERRUPTOR DE TRANSFERÊNCIA AUTOMÁTICA
SISTEMA ELÉTRICO DE CONTROLE PARA LIGAR/DESLIGAR AUTOMATICAMENTE O GERADOR (Fig. C).
O ATS é um sistema para monitorar o estado da rede, fornecida pela companhia elétrica, e o gerador elétrico conectado
à sua instalação.
Quando a energia elétrica da rede é interrompida, o ATS desconecta da rede da instalação doméstica, depois liga o
gerador e termina conectando-o à casa assim que este estiver totalmente ligado.
O objetivo do sistema é manter energizada a instalação elétrica doméstica que está conectada ao sistema.
O sistema consiste em um gerador com partida elétrica e conexão ao controle ATS, caixa de controle ATS e cabo de
conexão.

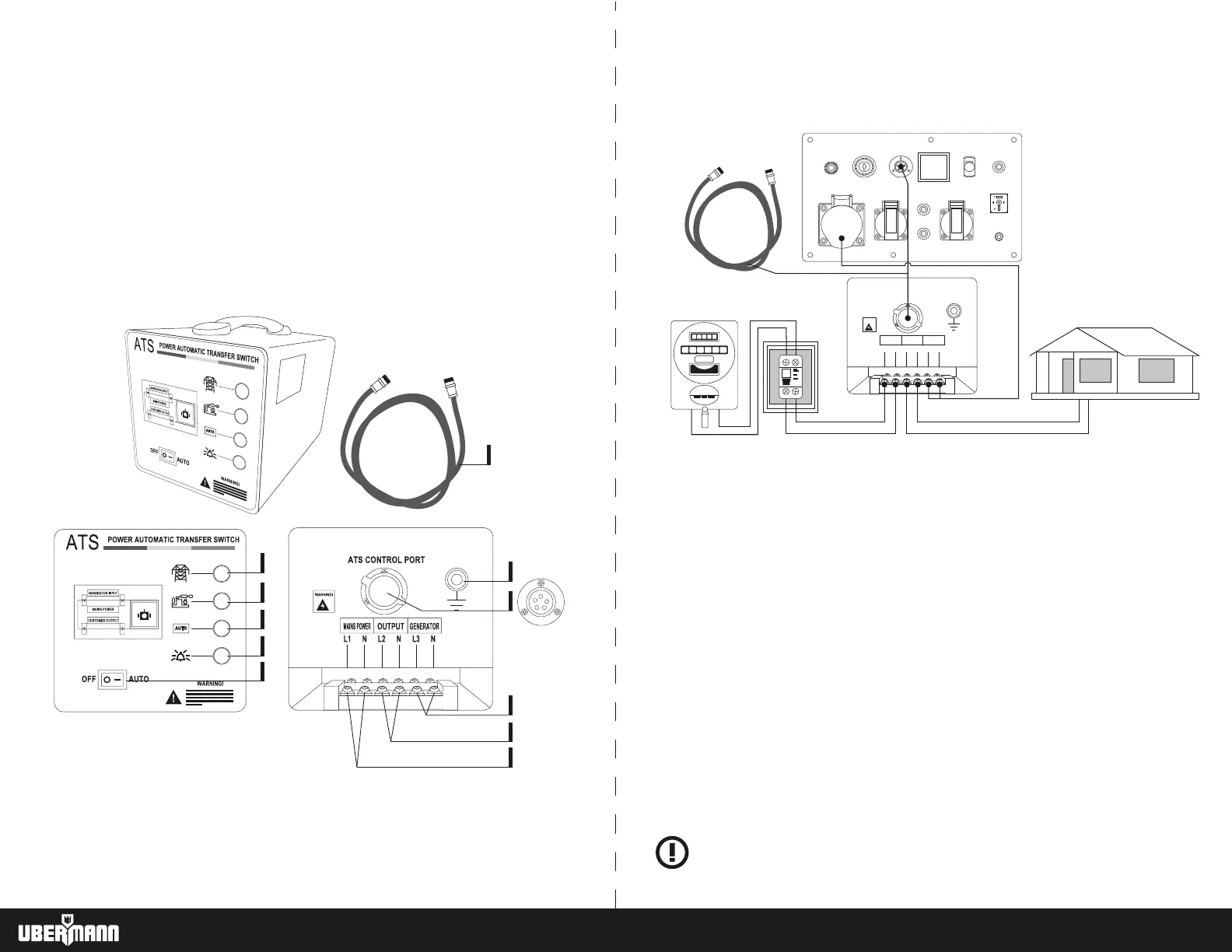

PARTES DA CAIXA DE CONTROLE ATS
1. Luz indicadora de carga energizada pela rede comercial.
2. Luz indicadora de carga energizada pelo gerador.
3. Luz indicadora do sistema ATS ligado.
Acende quando o interruptor (5) está definido em "I" (AUTO).
4. Luz indicadora de emergência.
5. Botão liga/desliga do sistema ATS.
1
2
3
4
5
6
7
9
8
10
11
ATS CONTROL PORT
OUTPUT
L1 L2 L3N N N
GENERATOR
MAINS POWER
WARNING!
Conecte o cabo de saída com o circuito de carga.
Conecte o cabo de controle do ATS
entre o gerador e a caixa de
controle do ATS.
Conecte com o plugue macho à
tomada do gerador.
Conecte o cabo da rede elétrica.
INTERRUPTOR DE TRANSFERÊNCIA AUTOMÁTICA (ATS)
1. Se a energia fornecida pela rede elétrica comercial for interrompida, o ATS iniciará o gerador automaticamente em
aproximadamente 10 segundos. Em seguida, fornecerá energia para a casa.
2. Quando o suprimento de energia for restaurado pela empresa, o ATS notará esta situação. Em seguida, transferirá a
carga para a fonte de alimentação da rede elétrica comercial automaticamente, desconectando também a energia do
gerador. Parará o gerador após 10 segundos, para evitar danos à máquina devido a uma parada repentina.
3. Se o gerador não arrancar na terceira tentativa, acenderá o indicador "ALARME". Nunca tente dar a partida ao gerador
novamente para reiniciar o ATS, a menos que tenha verificado e consertado o gerador. O referido indicador corresponde
apenas aos geradores monofásicos e com tensão única. Os geradores monofásicos de dupla tensão com ATS não contam
com este indicador de alarme.
4. Para geradores de tensão dupla, monofásicos com ATS:
• Quando a rede comercial está em operação normal, a tensão de saída do ATS é igual à tensão de entrada (corrente
comercial).
• Quando o gerador é iniciado, devido à Interrupção ou queda da rede comercial, a tensão de saída do ATS será aquela
configurada na conexão entre o gerador e o ATS. Entende-se, portanto, que a conexão entre esses dois dispositivos
determinará a tensão de saída do ATS.
MAX. 50 A
T
ELECT
kW/hr
20187
000386
ATENÇÃO! Circuito de carga, seu consumo não deve exceder 45A ou 4,4 KW
ATENÇÃO! O disjuntor ou a proteção térmica conectada à rede elétrica no ATS não deve exceder 50A.
Fig. C
6. Aterramento.
7. Conector de controle ATS entre a caixa de controle e o gerador.
8. Conexão à tomada do gerador.
9. Conexão ao circuito de carga.
10. Conexão à rede elétrica comercial.
11. Cabo do transmissor para controle do ATS.
