EXPLICACIÓN DE LAS ETIQUETAS ADHERIDAS AL GENERADOR
Instrucción de la operación de la válvula de paso del combustible.
Antes de operar el generador lea la etiqueta cuidadosamente.
Advertencia de nivel de aceite.
Instrucción de uso y tipo de aceite lubricante
Información de bajo nivel de ruido.
Señalización del filtro de aire.
•Recordatorio de que usa solo combustible diésel.
•Advertencia sobre la manipulación del combustible
antes y durante la operación del generador.
•Recordatorio de aplicación de lubricante antes del uso del generador.
Etiqueta de advertencia
¡Superficie con alta temperatura!
Indicación de drenaje de aceite
FILTRO DE AIRE
FILTRO DE AR
ALTA TEMPERATURA
ATENCIÓN / ATENÇÃO
Etiqueta de puesta a tierra de protección.
Diámetro del cable de conexión a tierra > 4,0 mm
¡IMPORTANTE!
¡SEGURIDAD PRIMERO!
Antes de intentar operar este producto, lea
todas las precauciones básicas de seguridad
descritas en este manual para reducir el riesgo
de incendio, descarga eléctrica y lesiones
personales.

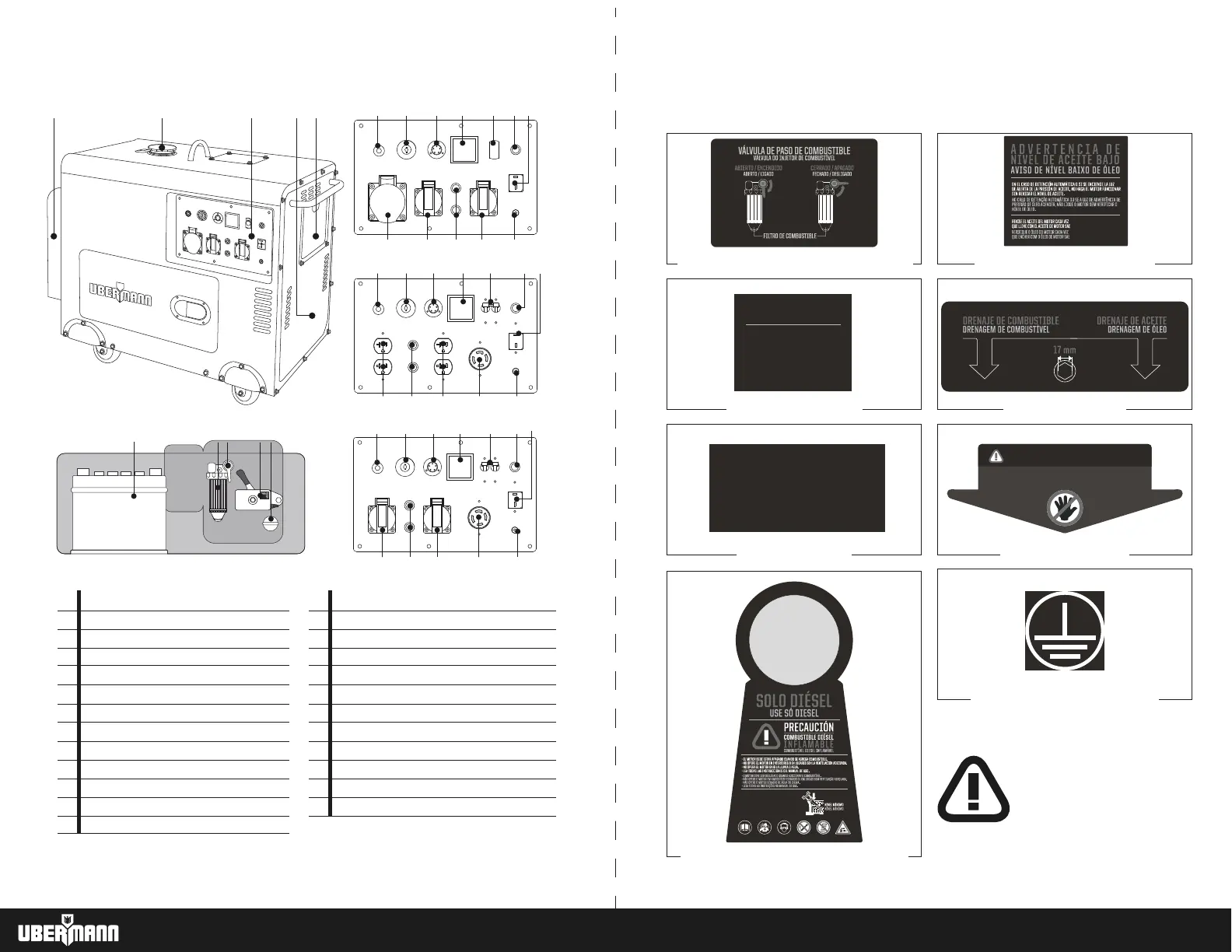

LISTADO DE PARTES GENERADOR ELÉCTRICO
NIVEL DE ACEITE:
REVISE EL ACEITE DE MOTOR SAE 15W40 API CF
CADA 100 horas DE USO.
NÍVEL DE ÓLEO:
VERIFICAR SAE 15W40 API CF MOTOR ÓLEO
CADA 100 horas DE USO.
15 W 40 API CF
DIESEL OIL
5 2 341
6
7 8 9 10
Tapón del depósito de combustible
Panel de control
Acceso al filtro de aire.
Cubrir
Silenciador de escape
Batería
Filtro de combustible
Válvula de paso de combustible
Llave del inyector de combustible
Tapa del tanque de aceite
Luz piloto de encendido
Llave de arranque eléctrico
Terminal de control ATS
1
2
3
4
5
6
7
8
9
10
11
12
13
Voltímetro
Disyuntor magnético (1P)
Disyuntor magnético (2P)
Restablecimiento del protector térmico de CC
Toma de corriente continua
Terminal de conexión a tierra
Restablecimiento del protector térmico de CA (x2)
Tomacorriente CEE 220 V ～ / 16 A (x2)
Enchufe CEE industrial 220 V ～ / 32 A
Tomacorriente Dúplex 110 V ～ / 20 A (x2)
Enchufe Twistlock 110 V ～ / 220 V ～ / 30A
Tomacorriente INMETRO 110 V ～ / 20 A (x2)
14
15
16
17
18
19
20
21
22
23
24
25
11 12 13 14 15 17 18
19212122 20
192023 23 24
181712 13 14 1611
18
20 242525 19
12 13 14 16 1711
MODELO: DG5500SE
NIVEL DE RUIDO / NÍVEL DE RUÍDO:
92 dB
3 4
