RÖVID ÚTMUTATÓ
133
UPONOR SMATRIX MOVE PLUS · RÖVID ÚTMUTATÓ
UK
CZ
DE
DK
EE
ES
FI
FR
HR
HU
IT
LT
LV
NL
NO
PL
PT
RO
RU
SE
SK

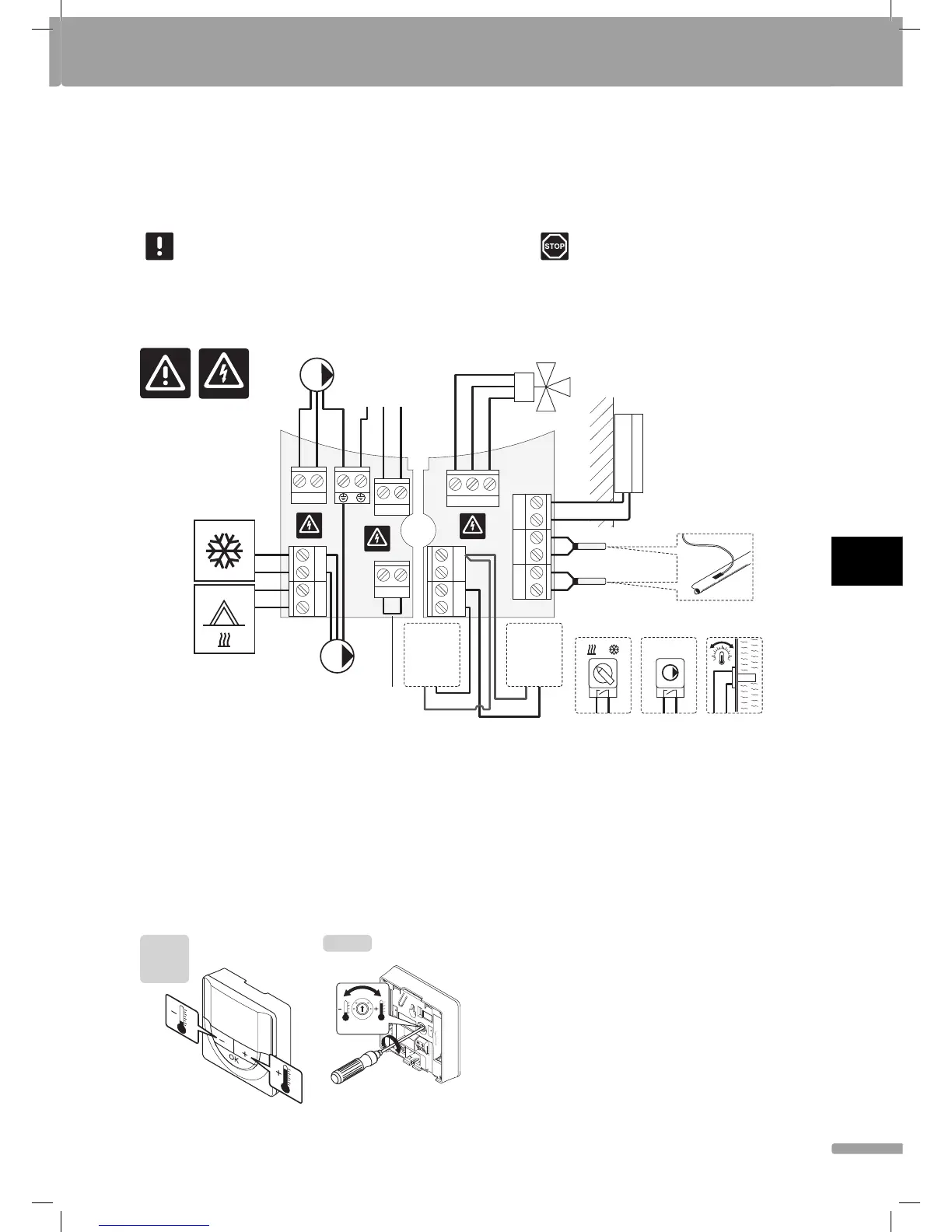

Rövid útmutató
*) A külső hőmérséklet-érzékelő a központi egységhez vagy a termosztáthoz csatlakoztatható.
**) Csatlakoztassa a COLD-ot (HŰTÉS) vagy a PUMP P2-t (P2 SZIVATTYÚ) (másodlagos fűtő-/hűtőkör) a kábelcsatlakozóhoz.
***) Válassza ki az egyik bemenetet (fűtés/hűtés kapcsoló, szivattyúszabályozó jel vagy merülő termosztát), és megfelelő módon állítsa be a 11. (1-es számú vezetékes bemenet
kiválasztása) vagy a 12. paramétert (2-es számú vezetékes bemenet kiválasztása). A fűtési/hűtési opció csak regisztrált, vezeték nélküli termosztátokkal nem rendelkező
rendszerekben használható.
****) Opcionális hőmérséklet-határoló csatlakozás gyári kábelhíddal felszerelve Távolítsa el a hidat, ha a hőmérséklet-határoló egységet a P1 SZIVATTYÚVAL együtt kell használnia.
*****) Opcionális visszatérő érzékelő. Az intenzív indítás funkcióhoz csak regisztrált, vezeték nélküli termosztátokkal nem rendelkező rendszerekben használható.
Termosztát kezelési utasítása
T-163
T-168
T-167
T-166
20
5
35
230 V AC
50 Hz
POWER
N
PUMP P1
PUMP P2 **
CONTACT
Ther ****
OUTSIDE *
WATER RETURN *****
In1/In2 *** In1/In2 *** In1/In2 **
WATER IN
SENSORS
SENSORS
HEAT COLD **
ACTUATOR 230 V
N
L
2
4
In2
In1
In1 In2
L
N
L
N
L
Open Common Close
230 V 50 Hz
230 V 50 Hz
230 V 50 Hz
230 V 50 Hz
FIGYELMEZTETÉS!
A 230 V váltóáram ellen védő biztonsági
burkolat mögötti villanyszerelést szakképzett
villanyszerelő felügyelete mellettkell végezni.
MEGJEGYZÉS
A rövid útmutató emlékeztetőként szolgál
tapasztalt szerelők számára. Kifejezetten
javasoljuk, hogy a vezérlőrendszer üzembe
helyezése előtt ne csak ezt a rövid útmutatót,
hanem a részletes kézikönyvet is olvassa el.
