Uponor Smatrix Move PLUS User Manual

КРАТКОЕ РУКОВОДСТВО
259
UPONOR SMATRIX MOVE PLUS ·  
UK
CZ
DE
DK
EE
ES
FI
FR
HR
HU
IT
LT
LV
NL
NO
PL
PT
RO
RU
SE
SK

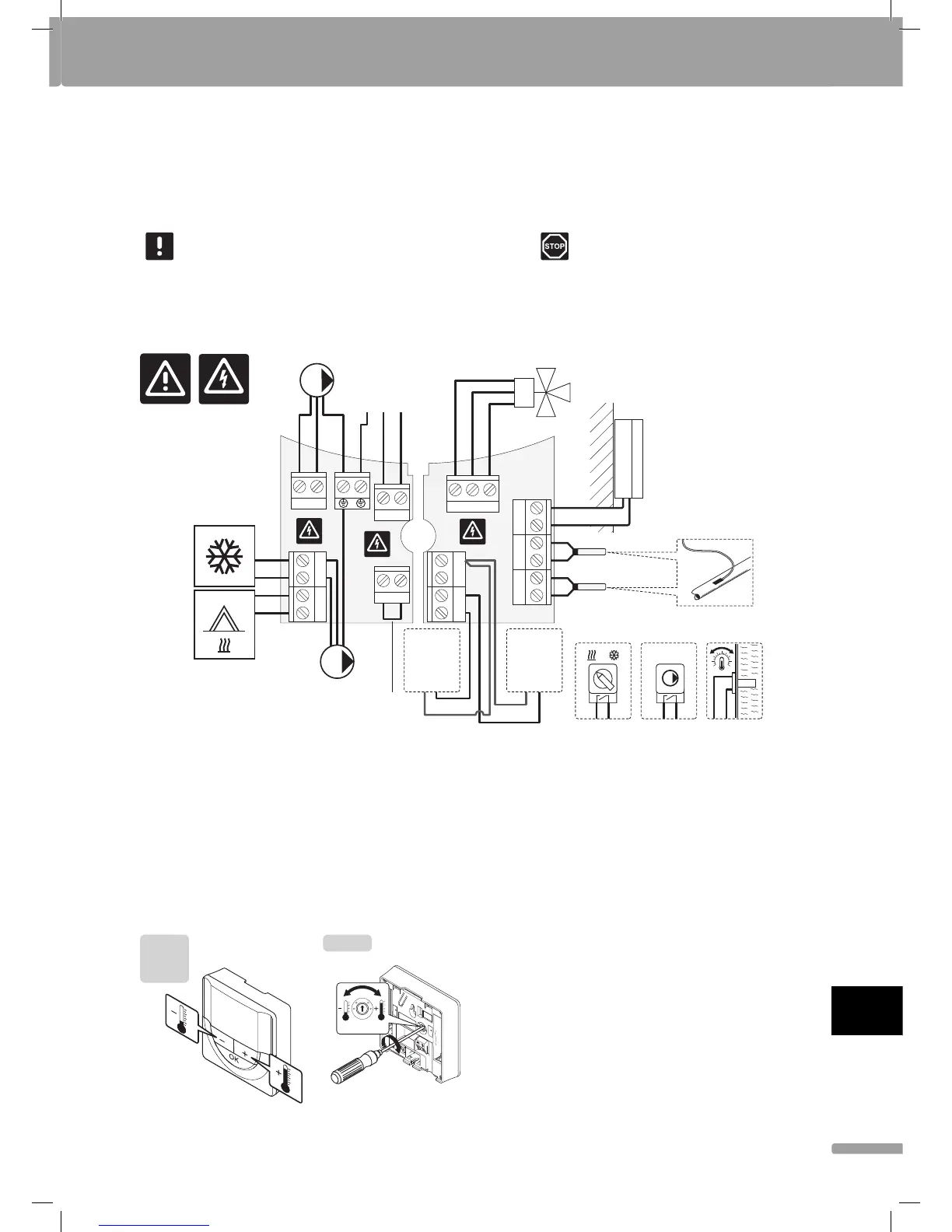

Краткое руководство
ПРИМЕЧАНИЕ!
     
    
.    -
   -
      
.
ПРЕДУПРЕЖДЕНИЕ!
     
 230  .   -
    
  .
230 V AC
50 Hz
POWER
N
PUMP P1
PUMP P2 **
CONTACT
Ther ****
OUTSIDE *
WATER RETURN *****
In1/In2 *** In1/In2 *** In1/In2 **
WATER IN
SENSORS
SENSORS
HEAT COLD **
ACTUATOR 230 V
N
L
2
4
In2
In1
In1 In2
L
N
L
N
L
Open Common Close
230 V 50 Hz
230 V 50 Hz
230 V 50 Hz
230 V 50 Hz
*) Наружный температурный датчик подключается либо к контроллеру, либо к термостату.
**) Подключите COLD или PUMP P2 (вторичный контур отопления/охлаждения) к соединительной клемме.
***) Выберите один из входов (переключатель отопления/охлаждения, сигнал управления насосом или погружной термостат) и установите параметр 11 –
Выбор проводного входа 1 или параметр 12 – Выбор проводного входа 2, соответственно. Опция отопления/охлаждения используется только в системах без
зарегистрированного беспроводного термостата.
****) Дополнительное подключение ограничителя температуры с кабельным мостом в заводской комплектации. Снимите мост, если ограничитель
температуры планируется использовать с PUMP P1.
*****) Дополнительный датчик возврата. Используется только для функции усиления в системах без зарегистрированного беспроводного термостата.
Инструкция по эксплуатации термостата
T-163
T-168
T-167
T-166
20
5
35
