GUÍA RÁPIDA
77
UPONOR SMATRIX MOVE PLUS ·
GUÍA RÁPIDA
UK
CZ
DE
DK
EE
ES
FI
FR
HR
HU
IT
LT
LV
NL
NO
PL
PT
RO
RU
SE
SK

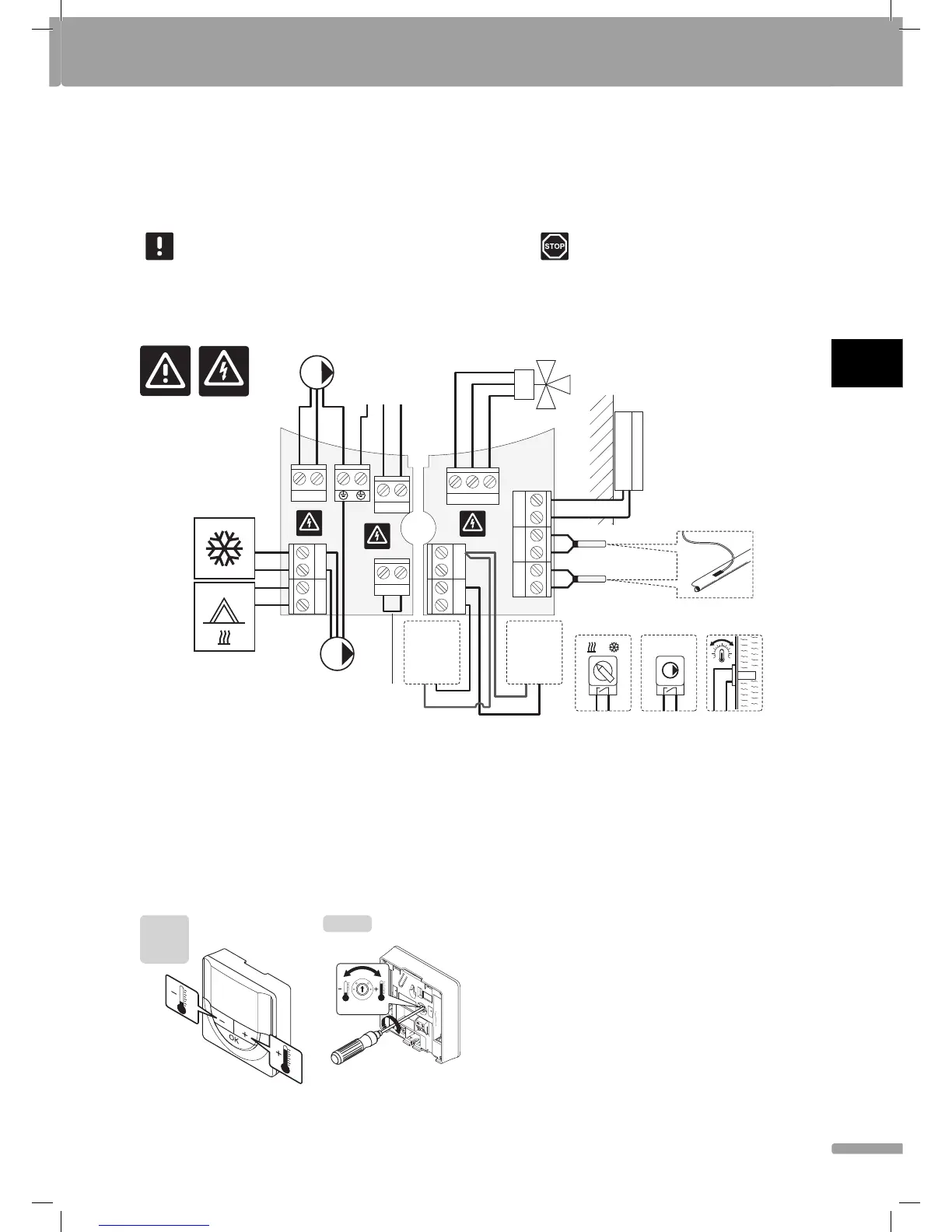

Guía rápida
NOTA:
Esta es una guía rápida que sirve de
recordatorio a los instaladores experimentados.
Se recomienda leer íntegramente el manual de
instalación y funcionamiento antes de instalar
el sistema de control.
Advertencia:
La instalación y el mantenimiento eléctrico
de elementos protegidos con tapas y que
funcionen a 230 V CA se debe llevar a cabo bajo
la supervisión de un electricista cualifi cado.
*) El sensor de temperatura exterior se puede conectar bien a la unidad base o a un termostato.
**) Conecte COLD o PUMP P2 (circuito secundario de calefacción/refrigeración) al terminal de conexión.
***) Seleccione una de las entradas (cambio calefacción/refrigeración, señal de control de bomba, o sonda de impulsión) y confi gurar el parámetro 11 – Selección de
entrada cableada 1, o parámetro 12 – Selección de entrada cableada 2, el que corresponda. La opción de calefacción/refrigeración solo se puede utilizar en sistemas
que no cuenten con un termostato inalámbrico registrado.
****) Conexión opcional para limitador de temperatura, con puente de cable de fábrica. Retire el puente si el limitador de temperatura se va a utilizar con PUMP P1.
*****) Sensor de retorno opcional. Solo se puede utilizar en sistemas que no cuenten con un termostato inalámbrico registrado.
Instrucciones de funcionamiento del termostato
T-163
T-168
T-167
T-166
20
5
35
230 V AC
50 Hz
POWER
N
PUMP P1
PUMP P2 **
CONTACT
Ther ****
OUTSIDE *
WATER RETURN *****
In1/In2 *** In1/In2 *** In1/In2 **
WATER IN
SENSORS
SENSORS
HEAT COLD **
ACTUATOR 230 V
N
L
2
4
In2
In1
In1 In2
L
N
L
N
L
Open
Common
Close
230 V 50 Hz
230 V 50 Hz
230 V 50 Hz
230 V 50 Hz
To Next Page
