Quickguide
BEMÆRK!
Dette er en quickstartguide, der skal bruges som
påmindelse for erfarne installatører. Vi anbefaler,
at hele installations- og betjeningsvejledningen
læses, før styringssystemet installeres.
Advarsel!
Elektrisk installation og service bag sikrede 230 V
vekselstrømsafskærmninger skal udføres af en
autoriseret elektriker.

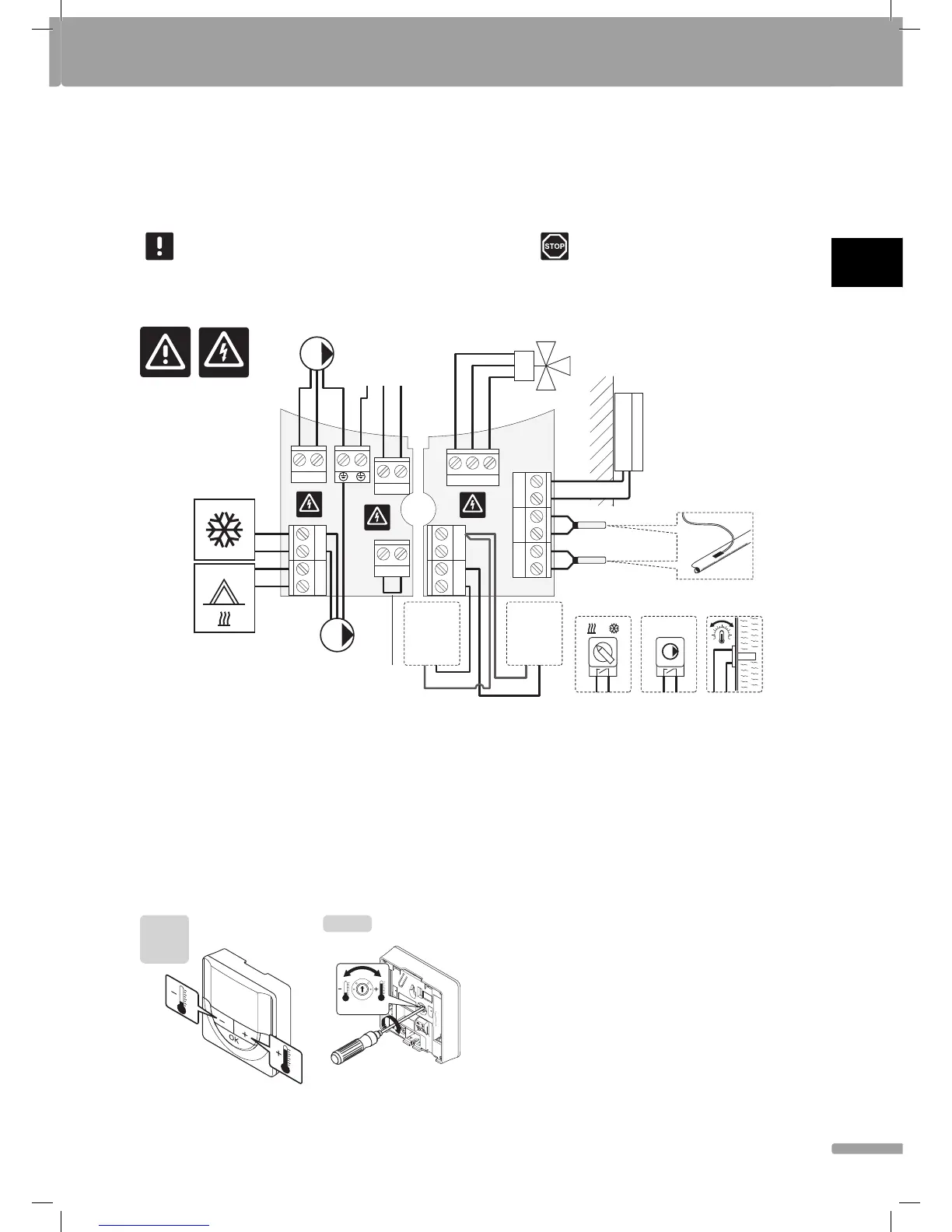

*) Udendørstemperaturføleren kan enten sluttes til kontrolenheden eller til en termostat.
**) Tilslut enten COLD eller PUMP P2 (sekundært varme/køle-kredsløb) til tilslutningsklemmen.
***) Vælg en af indgangene (varme/køle-kontakt, pumpekontrolsignal eller dyktermostat), og indstil hhv. parameter 11 – valget Ledningsforbundet indgang 1 eller
parameter 12 – valget Ledningsforbundet indgang 2. Varme/køle-indstillingen kan kun bruges i systemer, der ikke har en registreret trådløs termostat.
****) Valgfri tilslutning af temperaturbegrænser, udstyret med kabelbro fra fabrikken. Fjern broen, hvis en temperaturbegrænser skal bruges sammen med PUMP P1.
*****) Valgfri returføler. Kan kun bruges til boost-funktion i systemer uden en registreret trådløs termostat.
Betjeningsvejledning til termostat
T-163
T-168
T-167
T-166
20
5
35
230 V AC
50 Hz
POWER
N
PUMP P1
PUMP P2 **
CONTACT
Ther ****
OUTSIDE *
WATER RETURN *****
In1/In2 *** In1/In2 *** In1/In2 **
WATER IN
SENSORS
SENSORS
HEAT COLD **
ACTUATOR 230 V
N
L
2
4
In2
In1
In1 In2
L
N
L
N
L
Open Common Close
230 V 50 Hz
230 V 50 Hz
230 V 50 Hz
230 V 50 Hz
