TRUMPA INSTRUKCIJA
161
UPONOR SMATRIX MOVE PLUS  TRUMPA INSTRUKCIJA
UK
CZ
DE
DK
EE
ES
FI
FR
HR
HU
IT
LT
LV
NL
NO
PL
PT
RO
RU
SE
SK
Trumpa instrukcija
PASTABA!
Ši trumpa instrukcija yra kaip priminimas
patyrusiems montuotojams. Primygtinai re-
komenduojame prieš montuojant valdymo
sistemą perskaityti išsamią montavimo ir
naudojimo instrukciją.
PERSPĖJIMAS!
Elektros įrangos montavimo ir techninės
priežiūros darbus po apsauginiais 230V
kintamosios srovės tinklo dangčiais galima
vykdyti tik prižiūrint kvali kuotam elektrikui.

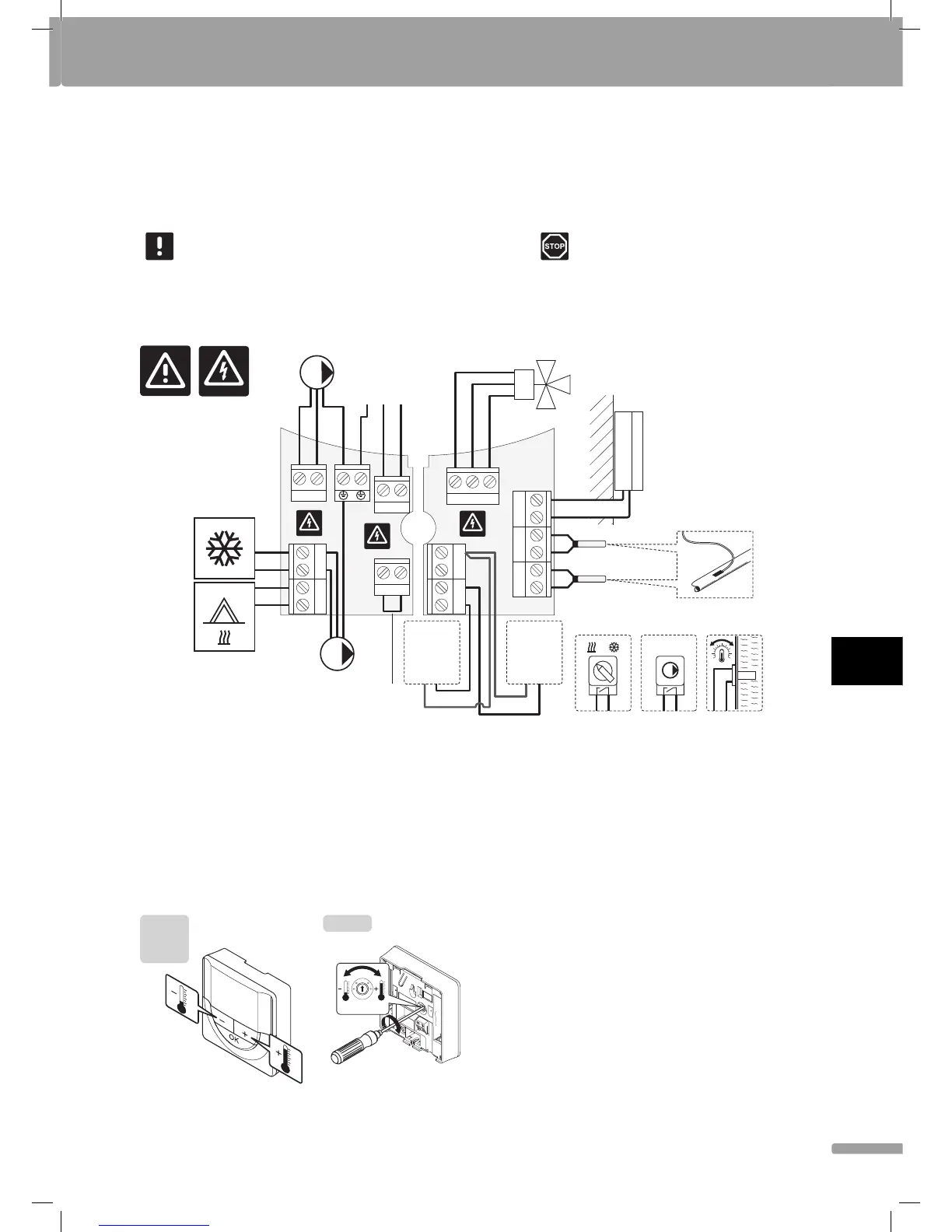

*) Lauko jutiklis gali būti jungiamas prie valdiklio arba termostato.
**) Prie jungčių bloko prijunkite COLD arba PUMP P2 (pagalbinė šildymo / vėsinimo grandinė).
***) Pasirinkite vieną iš įvesčių (šildymo / vėsinimo jungiklio, siurblio valdymo signalo ar panardinamojo termostato) ir atitinkamai nustatykite parametrą 11 – 1 laidinės
įvesties pasirinkimas arba parametrą 12 – 2 laidinės įvesties pasirinkimas. Šildymo / vėsinimo parinktis gali būti naudojama tik sistemose be registruotojo belaidžio
termostato.
****) Pasirinktinio temperatūros ribotuvo prijungimas, su gamykloje sumontuotu laidiniu tiltu. Jei temperatūros ribotuvas bus naudojamas su PUMP P1, tiltą nuimkite.
*****) Pasirinktinis grįžimo jutiklis. Galima naudoti sustiprinimo funkcijai tik sistemose be registruotojo belaidžio termostato.
Termostato naudojimo instrukcija
T-163
T-168
T-167
T-166
20
5
35
230 V AC
50 Hz
POWER
N
PUMP P1
PUMP P2 **
CONTACT
Ther ****
OUTSIDE *
WATER RETURN *****
In1/In2 *** In1/In2 *** In1/In2 **
WATER IN
SENSORS
SENSORS
HEAT COLD **
ACTUATOR 230 V
N
L
2
4
In2
In1
In1 In2
L
N
L
N
L
Open Common Close
230 V 50 Hz
230 V 50 Hz
230 V 50 Hz
230 V 50 Hz
