SNELGIDS
189
UPONOR SMATRIX MOVE PLUS ·
SNELGIDS
NL
CZ
DE
DK
EE
ES
FI
FR
HR
HU
IT
LT
LV
NL
NO
PL
PT
RO
RU
SE
SK
Snelgids
LET OP!
Dit is een snelstartgids, bedoeld als
geheugensteun voor ervaren installateurs. Wij
adviseren u met klem om de volledige installatie-
en bedieningshandleiding door te lezen voordat
u het besturingssysteem installeert.
Waarschuwing!
Elektrische installatie- en
servicewerkzaamheden achter de afgesloten
230 V AC afdekking moeten onder toezicht van
een bevoegde elektricien gebeuren.

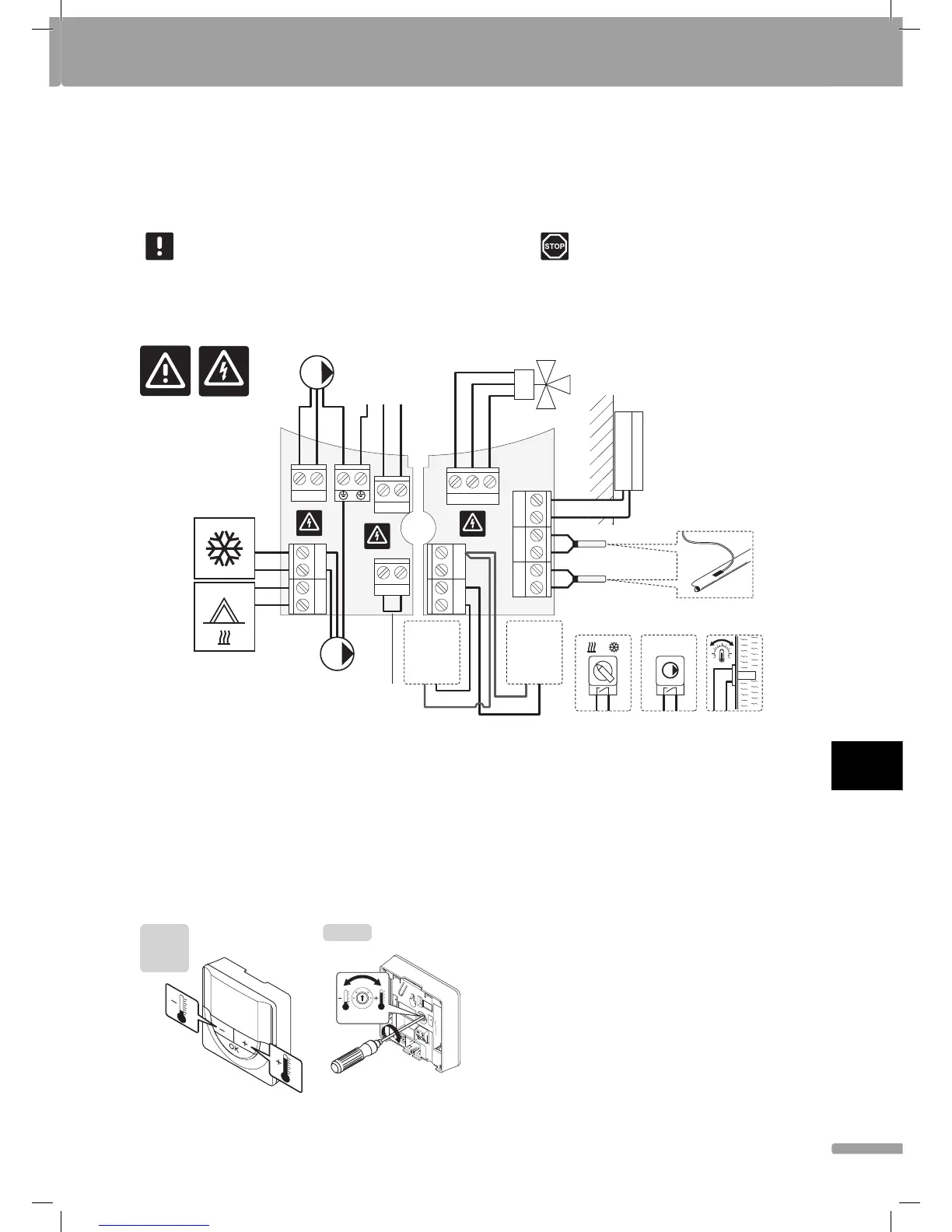

230 V AC
50 Hz
POWER
N
PUMP P1
PUMP P2 **
CONTACT
Ther ****
OUTSIDE *
WATER RETURN *****
In1/In2 *** In1/In2 *** In1/In2 **
WATER IN
SENSORS
SENSORS
HEAT COLD **
ACTUATOR 230 V
N
L
2
4
In2
In1
In1 In2
L
N
L
N
L
Open Common Close
230 V 50 Hz
230 V 50 Hz
230 V 50 Hz
230 V 50 Hz
*) De buitentemperatuurvoeler kan worden aangesloten op de regelmodule of op een ruimtethermostaat
**) Sluit of KOELEN of POMP P2 (secondair verwarmings-/koelcircuit) aan op de verbindingsklem.
***) Kies een van de ingangen (omschakelen verwarmen/koelen, pompstuursignaal of dompelvoeler) en stel parameter 11 – Selectie bedrade ingang 1 of parameter 12 –
Selectie bedrade ingang 2, daarop in. De optie verwarmen/koelen kan alleen in systemen zonder een geregistreerde draadloze ruimtethermostaat gebruikt worden.
****) Aansluiting voor een optionele maximaalbeveiliging, vanuit de fabriek voorzien van een kabelbrug . Verwijder de brug als er samen met POMP P1 een
maximaalbeveiliging gebruikt dient te worden.
*****) Optionele retourtemperatuurvoeler. Kan alleen gebruikt worden, voor boostfunctie, in systemen zonder een geregistreerde draadloze ruimtethermostaat.
Bedieningsinstructies ruimtethermostaat
T-163
T-168
T-167
T-166
20
5
35
