15
INSTALLATIONDUCHAUFFAGEDEPIÈCE‐suite
INSTALLATIONDEVENTILATIOND’ÉVACUATIONHORIZONTALE
1. Placezvotrepoêleàgranulésàunendroitquirépondauxexigencesdonnéesdanscemanuel,mais
oùiln’interférerapasavecl’ossature,lecâblage,etc.delamaison.
2. Installezunsoclenon‐combustiblesurleplanchersouslepoêleàgranulés.Cesocledevradépasser
d’aumoins6”(152mm)del’avantdel’unité.
3. Placezlepoêleàenviron15”(381mm)d’écartparrapportàlacloisonintérieure.
4. Localisezlecentredutuyaud’évacuationdevotreunité.Cepointdoitêtreprolongéjusqu’àla
cloisonintérieuredevotremaison.Unefoislepointcentrallocalisé,découpezdanslacloison
intérieureuntroudediamètre7”(175mm).
5. L’étapesuivanteestd’installerlemanchonmural,référez‐vousauxinstructionsquiaccompagnent
cettepiècepourexécutercetteétape.
6. Raccordezlalongueurappropriéedetuyaudeventilationd’évacuationdanslemanchonmural.
Voyezl’étape11pourdéterminerlalongueurcorrectedeventilationd'évacuationàutiliser.
7.
Del’airfraisextérieurestobligatoireàl’installationdecepoêleàgranulésdechauffagedepièce
dansdesmaisonsétanchesetdesmaisonsmobiles.Assurez‐vousquelaventilationd’admission
d’airextérieurestmunied’uncapuchonapprouvéafind’éviterl’entréederongeurs.Assurez‐vous
del’installeràunendroitquineserapasobstruépardelaneige,etc.

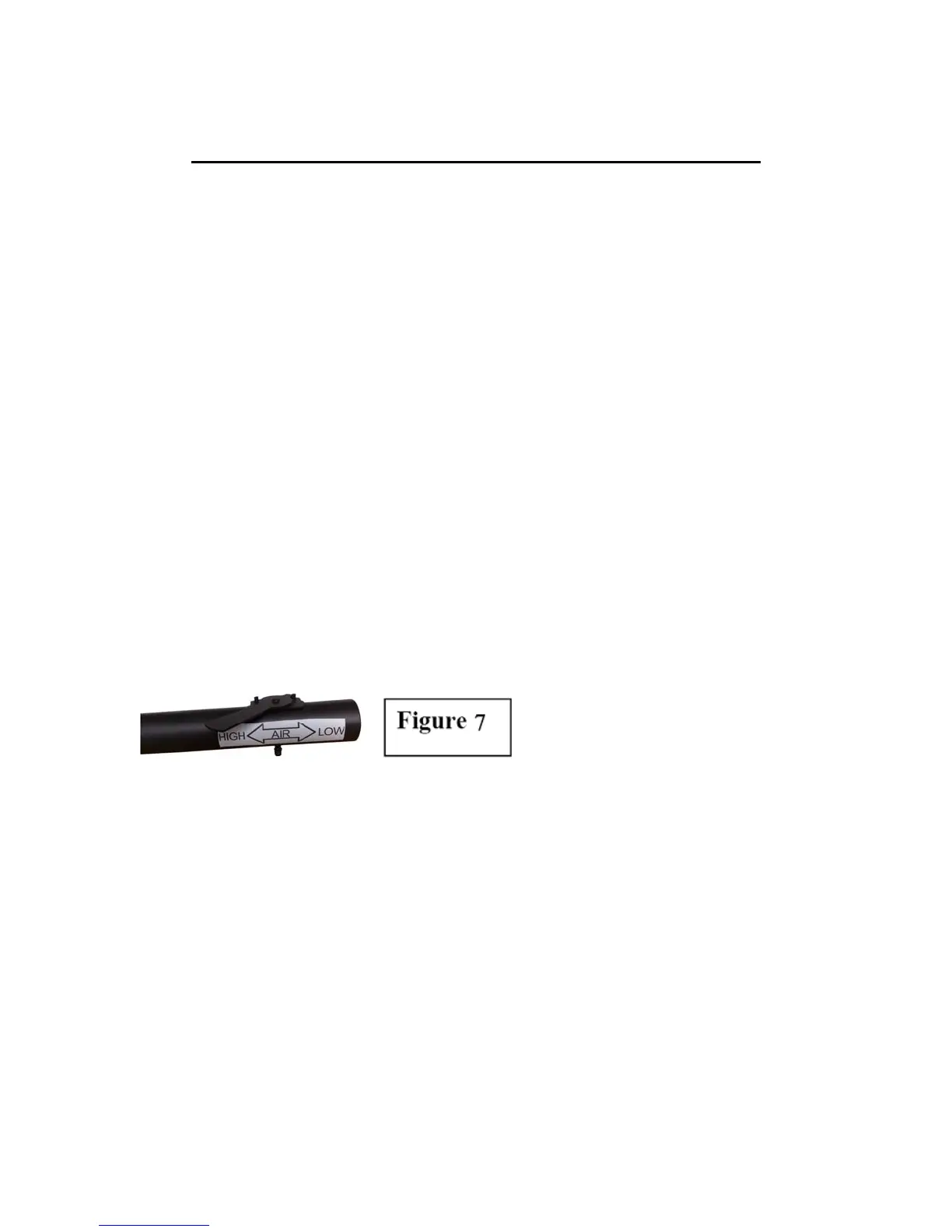

8. Letuyaud’admissiond’airestéquipéd’unevannepapillonprérégléepouruneprised’air
maximale.Pouruneefficacitédefonctionnementoptimale,vousdevrezcalibrercettevanne
papillonpourfournirmoinsd’admissiond’air(voyezlaFigure7).Attention:Unetropgrande
restrictiondel’admissiond’airpeutfairebrûlerplussalement,etdecefaitnécessiterdes
nettoyagesplusfréquents.
9. Branchezletuyaudeventilationd’évacuationsurl’orificedesortiedevotrepoêleàgranulés.
10. Fixezbientouteslesconnexionsdelajonctiondeventilationavec3vis.Étanchéifiezlesconnexions
dejonctiondeventilationd’évacuationavecdumasticsiliconepourtempératuresélevées.
11. Poussezl’unitétoutdroitversl’arrièreverslacloisonintérieure,envousassurantdemaintenirles
écartementsminimauxparrapportauxcombustibles,soit6”(152mm)parrapportàl’arrièrede
l’unité.Étanchéifiezlevideannulairedumanchonmuraletlepourtourdutuyaudeventilation
avecdumasticsiliconepourtempératuresélevées.
12. Le
tuyaudeventilationd’évacuationdoitsortird’aumoins12”(300mm)horsdumurextérieur.
Étanchéifiezàl’extérieurlevideannulairedumanchonmuraletlepourtourdutuyaudeventilation
avecdumasticsiliconepourtempératuresélevées.
13. Installezuncapuchonapprouvédeterminaisonhorizontale,ousinécessaireinstallezun
coudeà90°avecunelongueurappropriéedeventilationverticale.Uncapuchonapprouvé
pourventilationverticaleestalorsrecommandé.
