INSTRUCTIONS POUR L’ASSEMBLAGE DANS UNE CONSTRUCTION EXISTANTE

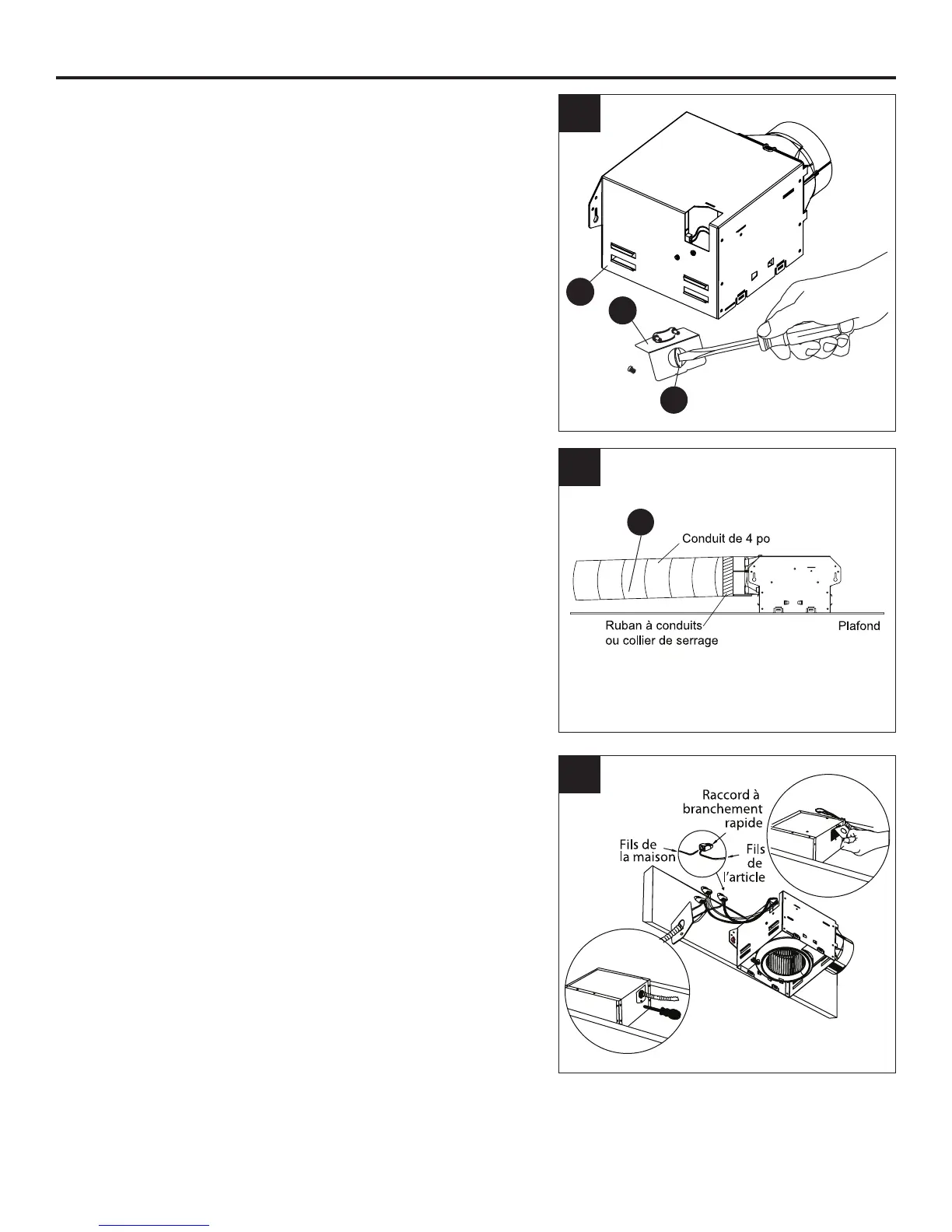

3. Retirez le couvercle de la boîte de câblage (3.1)
du boîtier du ventilateur (A). Retirez la pastille défon-
çable (3.2) du couvercle de la boîte de câblage à
l’aide d’un tournevis à tête plate (non inclus).
4. Installez un conduit circulaire de 4 po (4.1) (non
inclus) et xez-le à l’aide de ruban à conduits ou d’un
collier de serrage (non inclus).
5. Passez les ls de la maison à travers le trou du cou-
vercle de la boîte de ls. À l’aide d’un raccord à
branchement rapide, xez le câblage de 120 V c.a. de
l’interrupteur mural de la maison au ventilateur tel qu’il
est illustré sur le schéma de câblage à la page 17. Un
conducteur de calibre 14 AWG est le plus petit con-
ducteur pouvant être utilisé pour un câblage sur un
circuit de dérivation.
Repoussez avec précaution les ls raccordés dans la
boîte de câblage. Remettez le couvercle de la boîte
de câblage.
ATTENTION : Si la couleur des ls électriques diffère
de celle du manuel, vous devez déterminer la nature
de chaque l avant de les raccorder à l’appareil. Pour
le faire en toute sécurité, vous pourriez devoir faire
appel à un électricien qualié.
3
4
2.1
A
2.2
3.2
3.1
4.1
5
