INSTRUCTIONS POUR L’ASSEMBLAGE DANS UNE NOUVELLE CONSTRUCTION
INSTRUCTIONS POUR L’ASSEMBLAGE DANS UNE CONSTRUCTION EXISTANTE
8.2
A
8.1
8.1
B
7

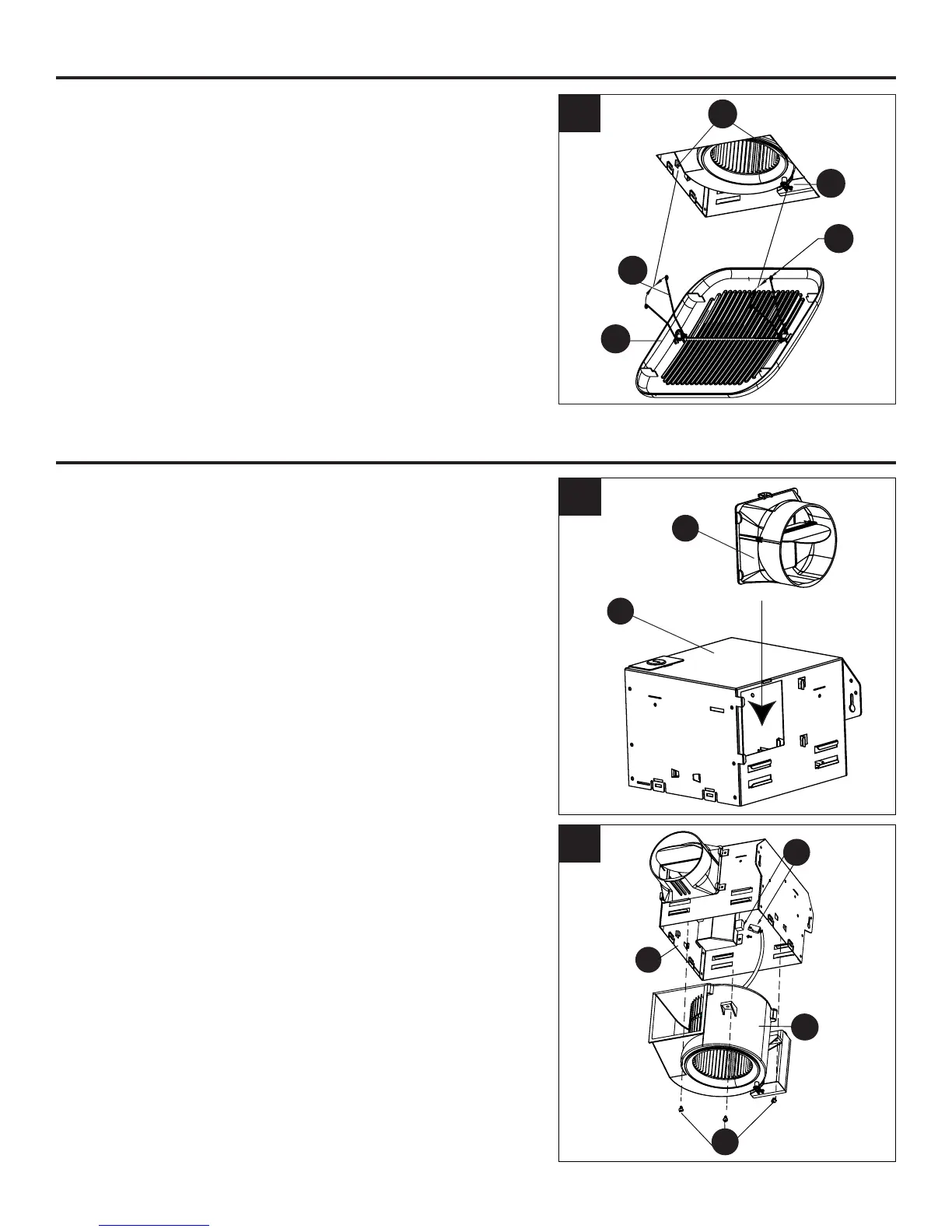

7. Pincez les ressorts de xation (7.1) sur la grille (B)
et insérez-les dans les étroites fentes rectangulai-
res (7.2) à l’intérieur du boîtier du ventilateur (A).
Poussez la grille (B) contre le plafond.
Après avoir terminé l’installation, rétablissez
l’alimentation électrique à partir du panneau de
disjoncteurs.
Avant de commencer l’installation, coupez l’électricité à
partir du disjoncteur. Retirez le vieux ventilateur.
1. Fixez le raccord pour conduit (C) au boîtier du
ventilateur (A).
2. Débranchez le bloc d’alimentation (2.1) du ven-
tilateur. Retirez les trois vis (2.2) qui retiennent
l’ensemble moteur du ventilateur (2.3) en place.
Retirez l’ensemble moteur du ventilateur (2.3) du
boîtier du ventilateur (A).
1.2
1.1
A
2.1
2.2
2.3
2
7.2
7.1
7.1
1
A
C
