INSTRUCCIONES DE ENSAMBLAJE PARA UNA CONSTRUCCIÓN NUEVA
ANTES DE LA INSTALACIÓN – Apague la fuente de
alimentación eléctrica. Revise todas las precauciones de
seguridad. Retire el ventilador existente.

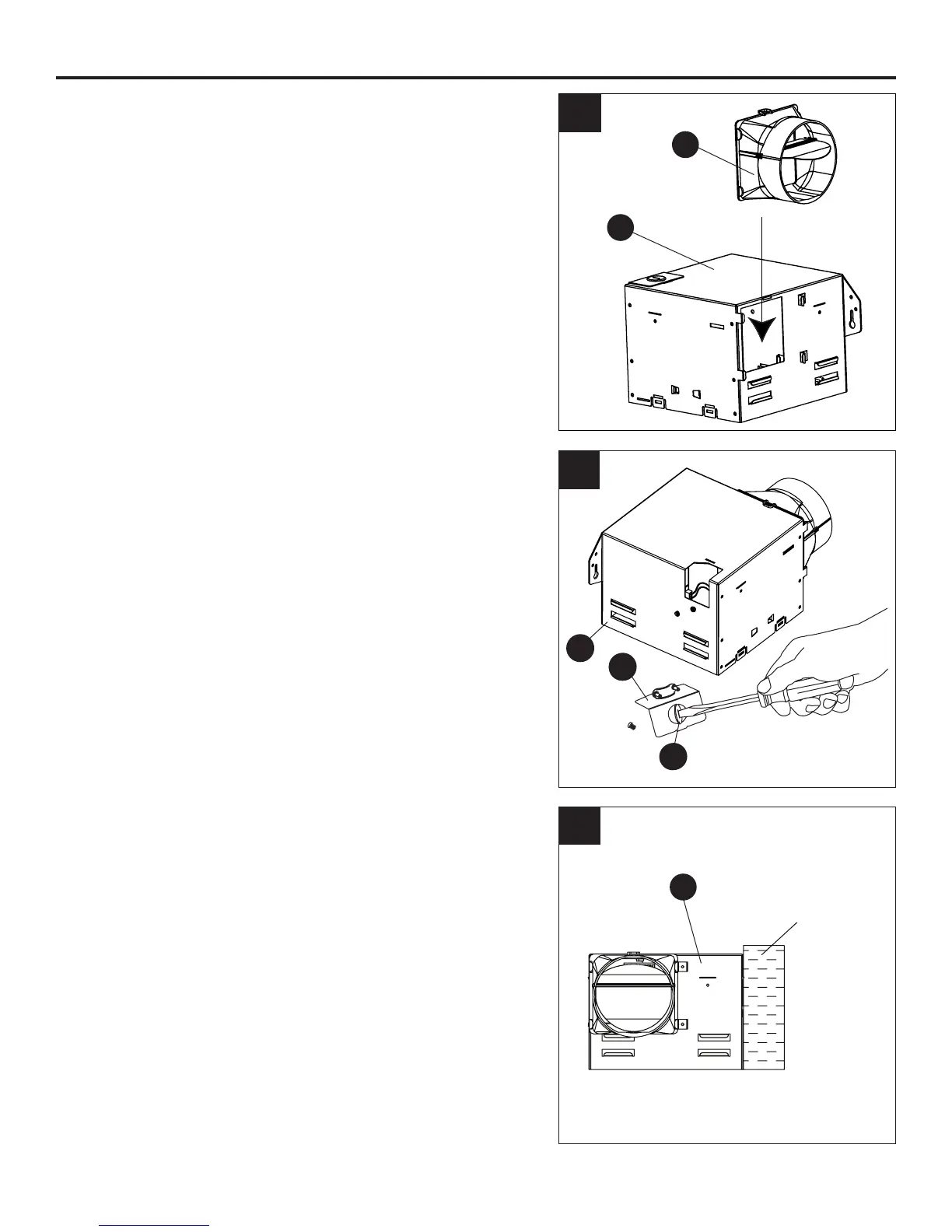

1. Adjunte el conector de conducto (C) a la carcasa del
ventilador (A).
2. Retire la cubierta de la caja del cableado (2.1) de la
carcasa del ventilador (A). Retire el oricio ciego del
cableado (2.2) de la cubierta de la caja del cableado
con un destornillador de cabeza plana (no incluido).
3. Coloque la carcasa del ventilador (A) junto a una
vigueta de techo o a un montante de pared (3.1). La
carcasa del ventilador (A) debe estar al nivel de y
quedar perpendicular a la vigueta o el montante de
pared (3.1).
