Utilitech 7115-01 - Instrucciones de Ensamblaje para una Construcción Existente

32
INSTRUCCIONES DE ENSAMBLAJE PARA UNA CONSTRUCCIÓN NUEVA
INSTRUCCIONES DE ENSAMBLAJE PARA UNA CONSTRUCCIÓN EXISTENTE
8.2
A
8.1
8.1
B
7

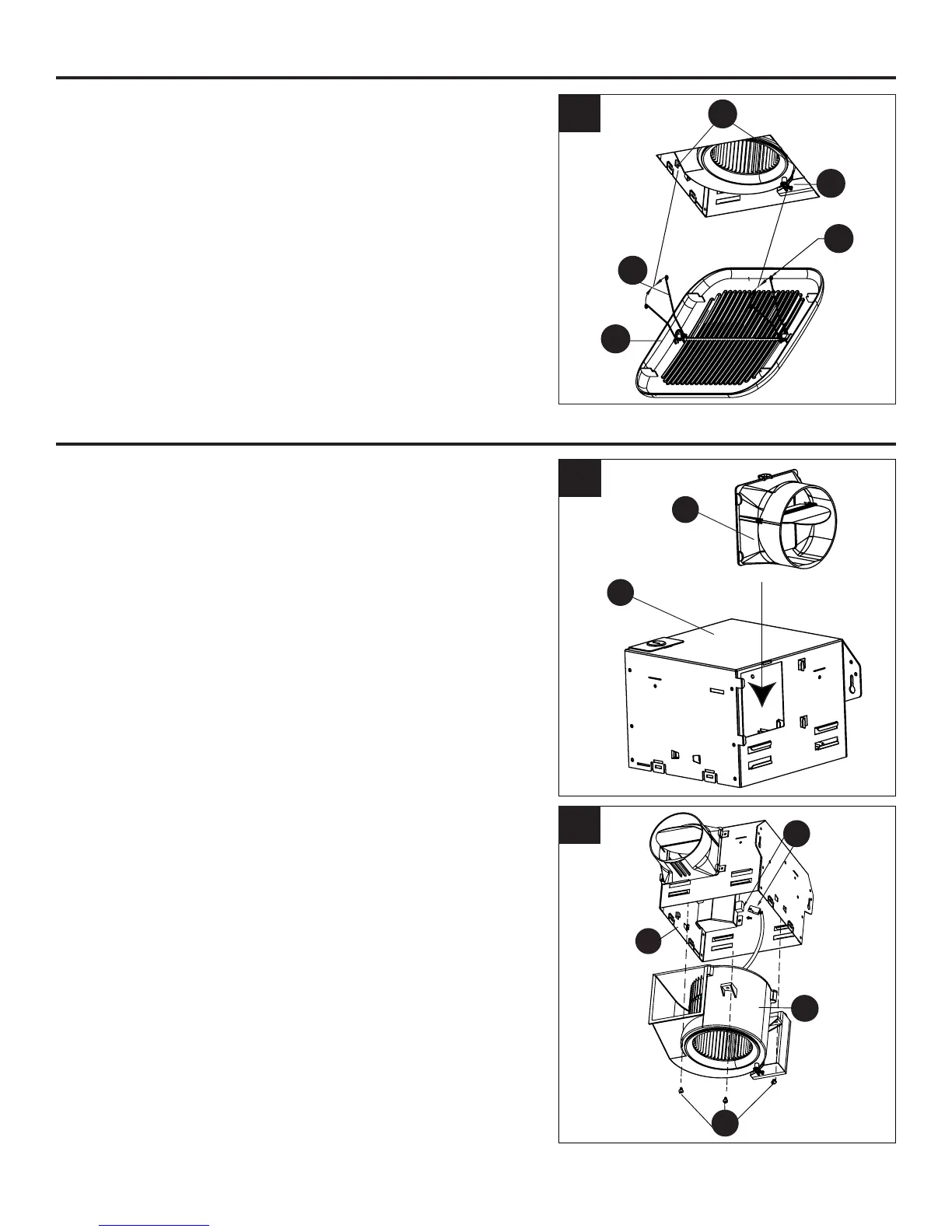

7. Apriete los resortes de montaje (7.1) en la rejilla (7.2)
e inserte en las ranuras rectangulares estrechas
al interior del ventilador (A). Presione la rejilla (7.2)
hacia el techo.
Conecte la electricidad en la caja del interruptor
después de nalizar la instalación.
Desconecte la electricidad en la caja del interruptor de
circuito antes de comenzar la instalación. Retire el
ventilador antiguo.
1. Adjunte el conector de conducto (C) a la carcasa del
ventilador (A).
2. Desenchufe la unidad de tomacorriente del ventila-
dor (2.1). Retire los tres tornillos (2.2) que sostienen
el ensamble del motor del ventilador (2.3) en su
lugar. Retire el ensamble del motor del ventilador
(2.3) de la carcasa del ventilador (A).
1.2
1.1
A
2.1
2.2
2.3
2
7.2
7.1
7.1
1
A
C
