INSTRUCCIONES DE ENSAMBLAJE PARA UNA CONSTRUCCIÓN EXISTENTE

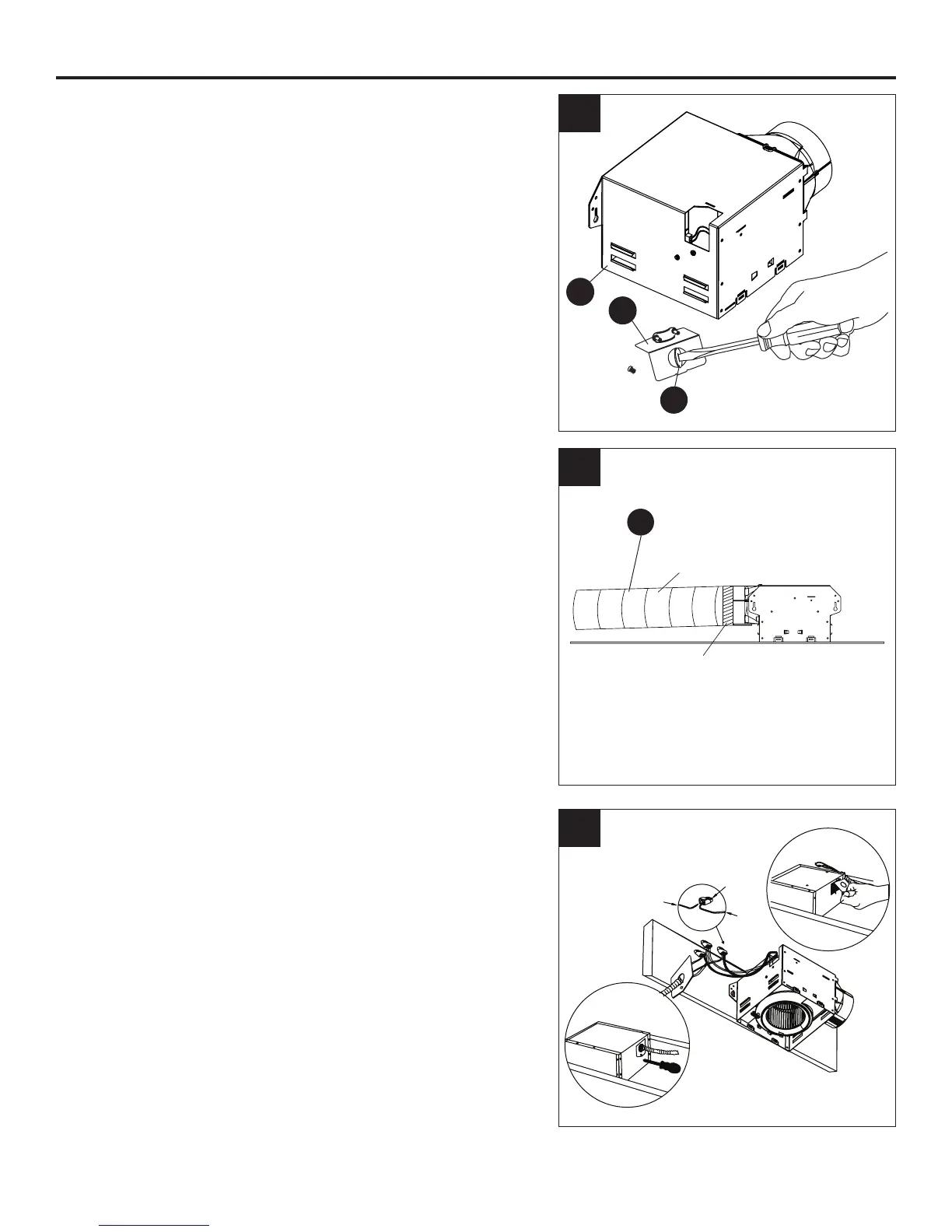

3. Retire la cubierta de la caja del cableado (3.1) de la
carcasa del ventilador (A). Retire el oricio ciego
del cableado (3.2) de la cubierta de la caja del
cableado con un destornillador de cabeza plana (no
incluido).
4. Instale un conducto circular de 10,16 cm (4.1) (no
incluido) y fíjelo con cinta aislante o abrazaderas
(tampoco incluidas).
5. Pase los conductores de la casa a través del oricio
de la cubierta de la caja del cable. Con un conector
rápido, asegure el cableado de la casa de 120 VCA
desde el interruptor de la pared al ventilador como se
muestra en el diagrama de cableado de la página 30.
El conductor de 14 AWG es el más pequeño que se
debe usar para el cableado del circuito de derivación.
Con cuidado, introduzca los conductores conecta-
dos de vuelta en la carcasa de la caja del cableado.
Vuelva a jar la cubierta de la caja del cableado.
PRECAUCIÓN: Si los conductores eléctricos no
combinan con los colores enumerados, debe
determinar qué representa cada conductor de la
casa antes de la conexión. Es posible que necesite
consultar a un electricista para tomar una decisión
que no implique peligros.
3
4
Techo
7,62 cm conducto
Cinta adhesiva
o abrazadera
2.1
A
2.2
3.2
3.1
4.1
Conductores
del producto
Conector
de conexión
rápida
Conductores
de la casa
5
