INSTRUCCIONES DE INSTALACIÓN: CONSTRUCCIÓN EXISTENTE (Continuación)

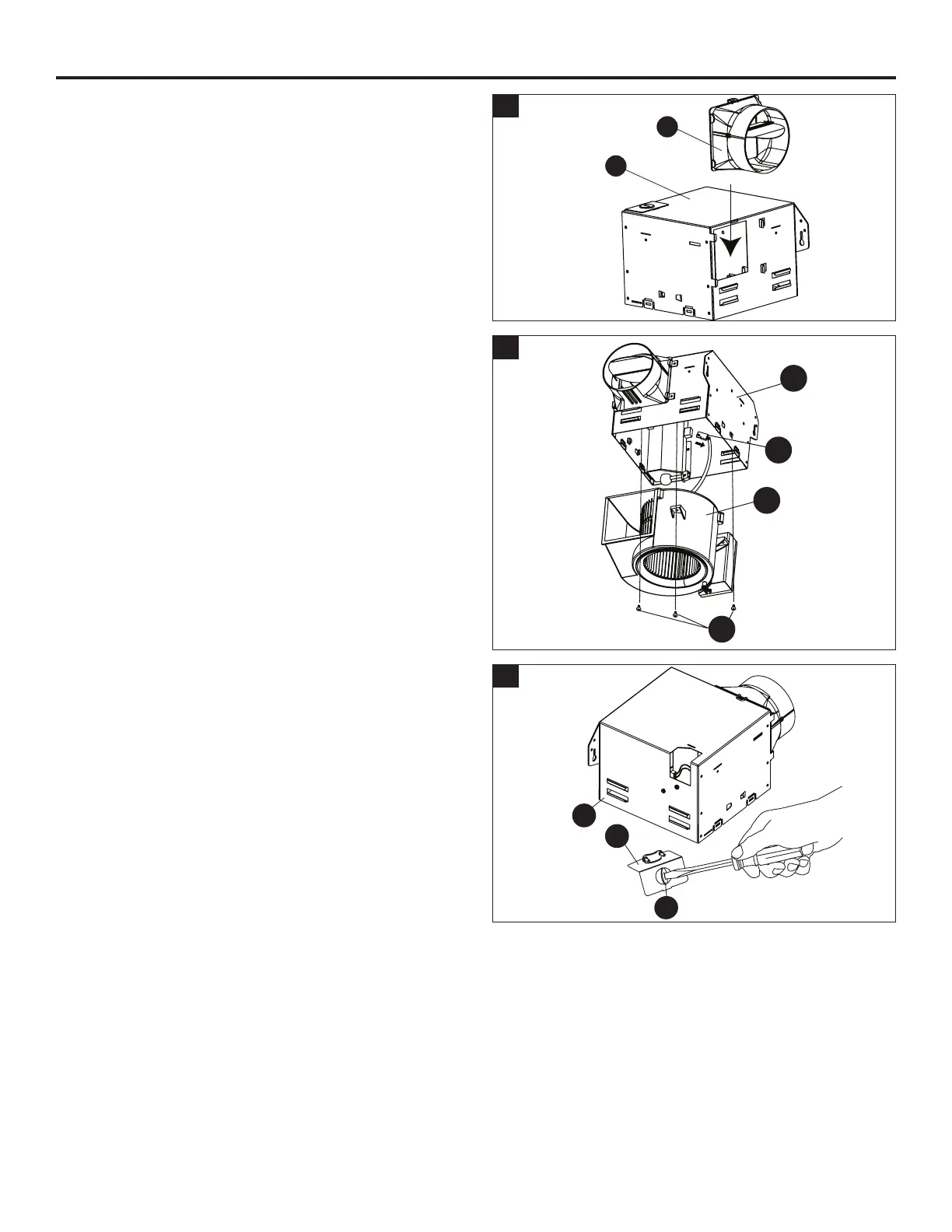

4. Adjunte el conector de conducto (C) a la carcasa del
ventilador (A).
4
A
C
5. Quite los tres tornillos (5.1) en el lado de la carcasa del
ventilador (A) que sostiene al conjunto del motor del
ventilador (5.2). Desenchufe el enchufe del motor del
ventilador (5.3) y retire la unidad de alimentación del
ventilador (5.2) de la carcasa del ventilador (A).
NOTA: guarde los tornillos para reinstalar el motor
del ventilador.
5
5.1
5.2
5.3
A
6. Retire la cubierta de la caja del cableado (6.1) de la
carcasa del ventilador (A). Retire el oricio ciego del
cableado (6.2) de la cubierta de la caja del cableado
con un destornillador de cabeza plana.
6
2.1
A
2.2
6.2
6.1
