INSTRUCCIONES DE INSTALACIÓN: CONSTRUCCIÓN EXISTENTE (Continuación)

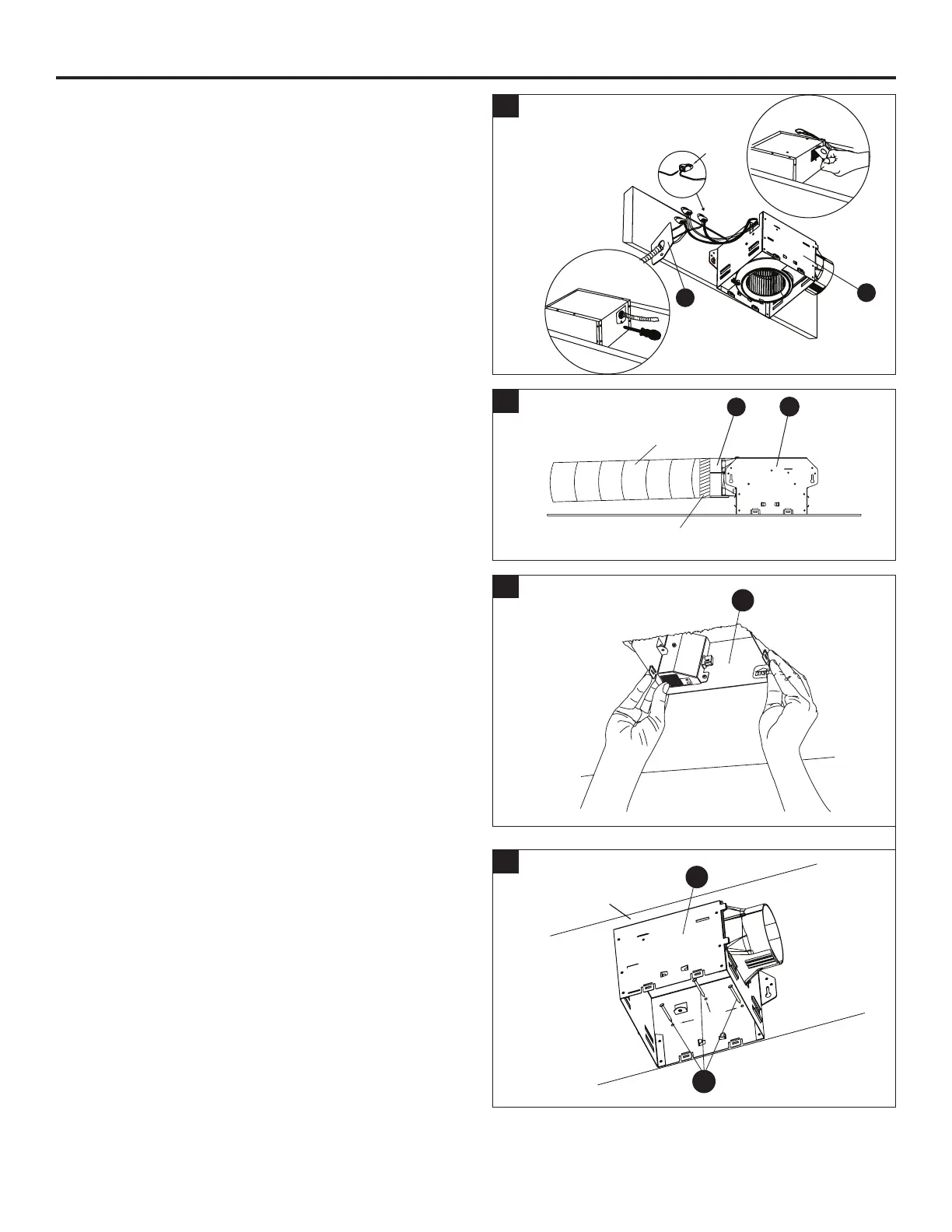

7. Jale los cables de la casa a través de la tapa de la caja de
cableado (7.1). Usando los conectores rápidos, conecte
el cableado de la casa desde el interruptor de pared a
la carcasa del ventilador (A). 14 AWG es el conductor
más pequeño que se debe utilizar para el cableado de
circuito derivado. Consulte los diagramas de cableado
en la página 17 para asegurarse de que se realicen las
conexiones adecuadas.
Empuje con cuidado las conexiones de cables en la
carcasa de cableado y vuelva a colocar la tapa de la caja
de cableado (7.1).
PRECAUCIÓN: si sus cables eléctricos no coinciden con
los colores mencionados, consulte a un electricista con
licencia para determinar qué representa cada cable de
la casa antes de conectar el ventilador.
7
8. Conecte un conducto circular de 10.16 cm al conector
de conducto (C) en la carcasa del ventilador (A),
asegurándolo con cinta adhesiva o una abrazadera.
Ventile el conducto hacia el exterior.
Termine el trabajo del techo o trabajo de pared. El
oricio del techo debe estar alineado con el borde de la
carcasa del ventilador (A).
8
A
9. Con el cableado y el conducto conectados, inserte la
carcasa del ventilador (A) en el oricio del techo o tablero
de pared. La carcasa del ventilador (A) debe estar
nivelada y perpendicular al panel de techo o de pared.
9
A
10. Monte la carcasa del ventilador (A) en la viga o montante
de pared con tres tornillos para madera (10.1) (no
incluidos) a través de los agujeros en el costado de la
carcasa del ventilador (A).
La carcasa del ventilador (A) debe instalarse al ras del
panel de techo o de pared o los resortes de montaje
de la rejilla no serán lo sucientemente largos como
para insertarse en las ranuras dentro de la carcasa del
ventilador (A).
10
6.1
A
7 .1
10.1
Conducto de 10.16 cm
Cinta adhesiva
o abrazadera
Vigueta o montante de pared
Vigueta o montante
de pared
Conector
rápido
A
C
