FRANÇAIS
18

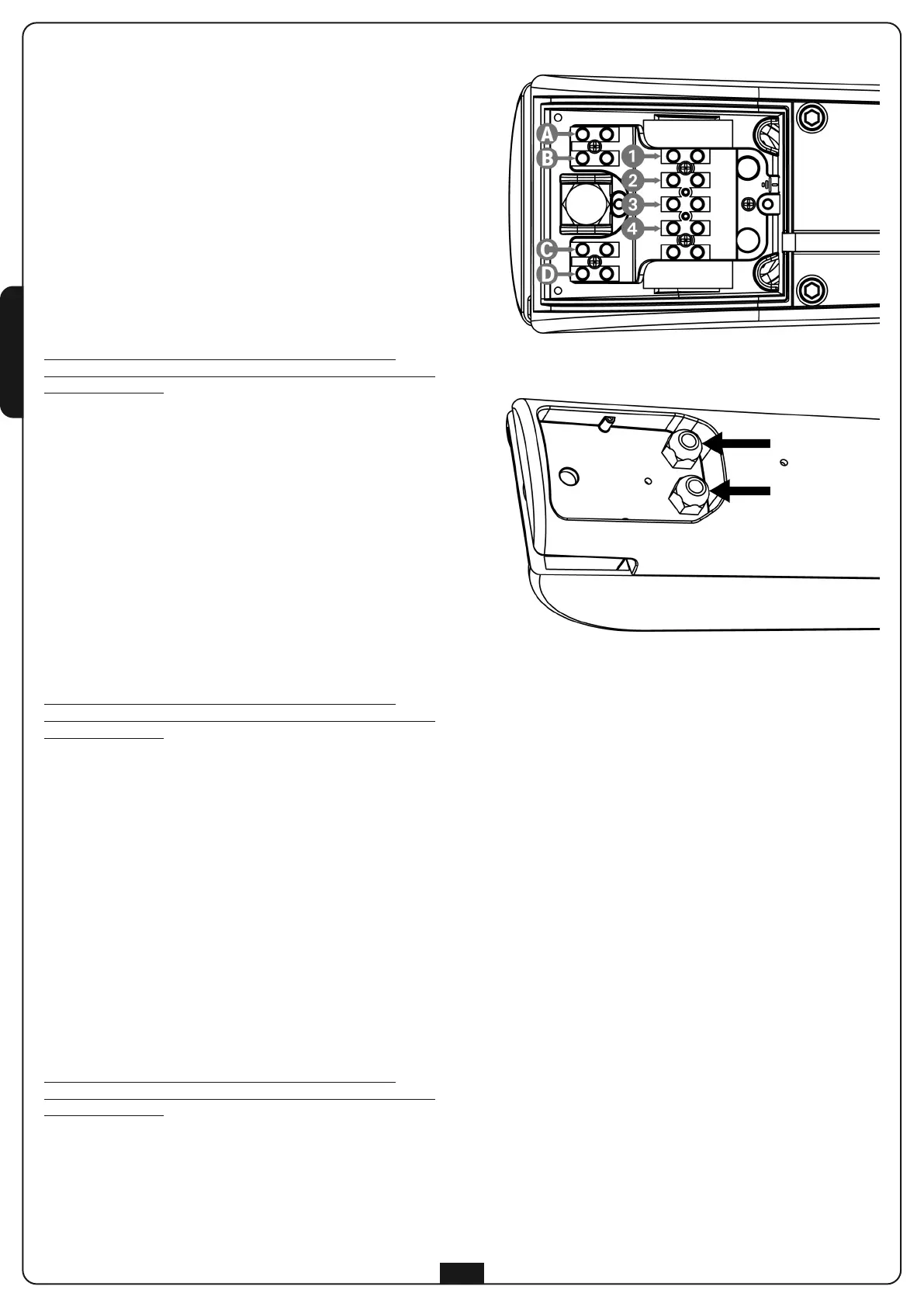

BRANCHEMENTS ÉLECTRIQUES
Modèles 230V et 120V
Mise à la terre de protection
Ouverture
Commun
Fermeture
ATTENTION:
• Relier toujours le câble de terre comme prévu dans les normes
en vigueur (EN 60335-1, EN 60204-1).
• Pour la branchement utiliser uniquement des câbles H05RN-F
modèle 4G0,75 ou 4G1 avec ø extérieur maximum de 10 mm
Après avoir terminé les branchements électriques fermer le
compartiment arrière du moteur avec le couvercle en plastique et
serrer le passe-câble.
Modèles 24V
Mise à la terre de protection
Ouverture / Fermeture
Fermeture / Ouverture
NON UTILISÉ
ATTENTION:
• Relier toujours le câble de terre comme prévu dans les normes
en vigueur (EN 60335-1, EN 60204-1).
• Pour la branchement utiliser uniquement des câbles H05RN-F
modèle 3G1,5 avec ø extérieur maximum de 10 mm
Après avoir terminé les branchements électriques fermer le
compartiment arrière du moteur avec le couvercle en plastique et
serrer le passe-câble.
Branchement de l’encodeur
Ci-après les indications à suivre pour connecter les câbles de
l’encodeur à l’armoire de commande :
alimentation accessoires [+ 24VAC/DC]
commun entrées [COM (-)]
signale encodeur (BLEU)
signale encodeur (BLANC)
ATTENTION: des éventuels rallonges des câbles
doivent être effectuées seulement avec un câble 4x0,22
blindé avec gaine en polyéthylène
ATTENTION: brancher le tresse de blindage gaina au
commun accessoires. Vérifier que la masse de l’alimentation des
accessoires soit connectée au commun accessoires.
Après avoir terminé les branchements électriques fermer le
compartiment arrière du moteur avec le couvercle en plastique et
serrer le passe-câble.
