V2 AXIL Series - Caratteristiche Tecniche; Operazioni Preliminari

ITALIANO
2
AXIL-230V
AXIL-120V
Fermo meccanico in apertura
Condensatore di spunto incorporato
AXIL-FC
Fermo meccanico in apertura
Condensatore di spunto incorporato
Finecorsa elettrico in apertura
AXIL-ECD
Fermo meccanico in apertura
Condensatore di spunto incorporato
Encoder
AXIL-24V
F
ermo meccanico in apertura
Encoder
AXIL-230V AXIL-120V AXIL-24V
Lunghezza max anta m 2,8 2,8 2,8
P
eso max anta
K
g
3
00
3
00
3
00
Alimentazione Vac - Hz 230 - 50 120 - 60 24 Vdc
Assorbimento a vuoto A 0,8 1,7 1,0
A
ssorbimento max
A 1
,1
2
,2
8
Potenza motore W 230 240 200
Condensatore µF 6,3 14 -
Corsa max di traino mm 350 350 350
Velocità di traino m/s 0,016 0,018 0,02 ÷ 0,012
Spinta max N 1700 1700 1700
Temperatura d'esercizio °C -30 ÷ +55 -30 ÷ +55 -30 ÷ +55
Grado di protezione IP 44 44 44
Ciclo di lavoro % 35 30 60
Peso motore Kg 7,5 7,5 7,5
CARATTERISTICHE TECNICHE

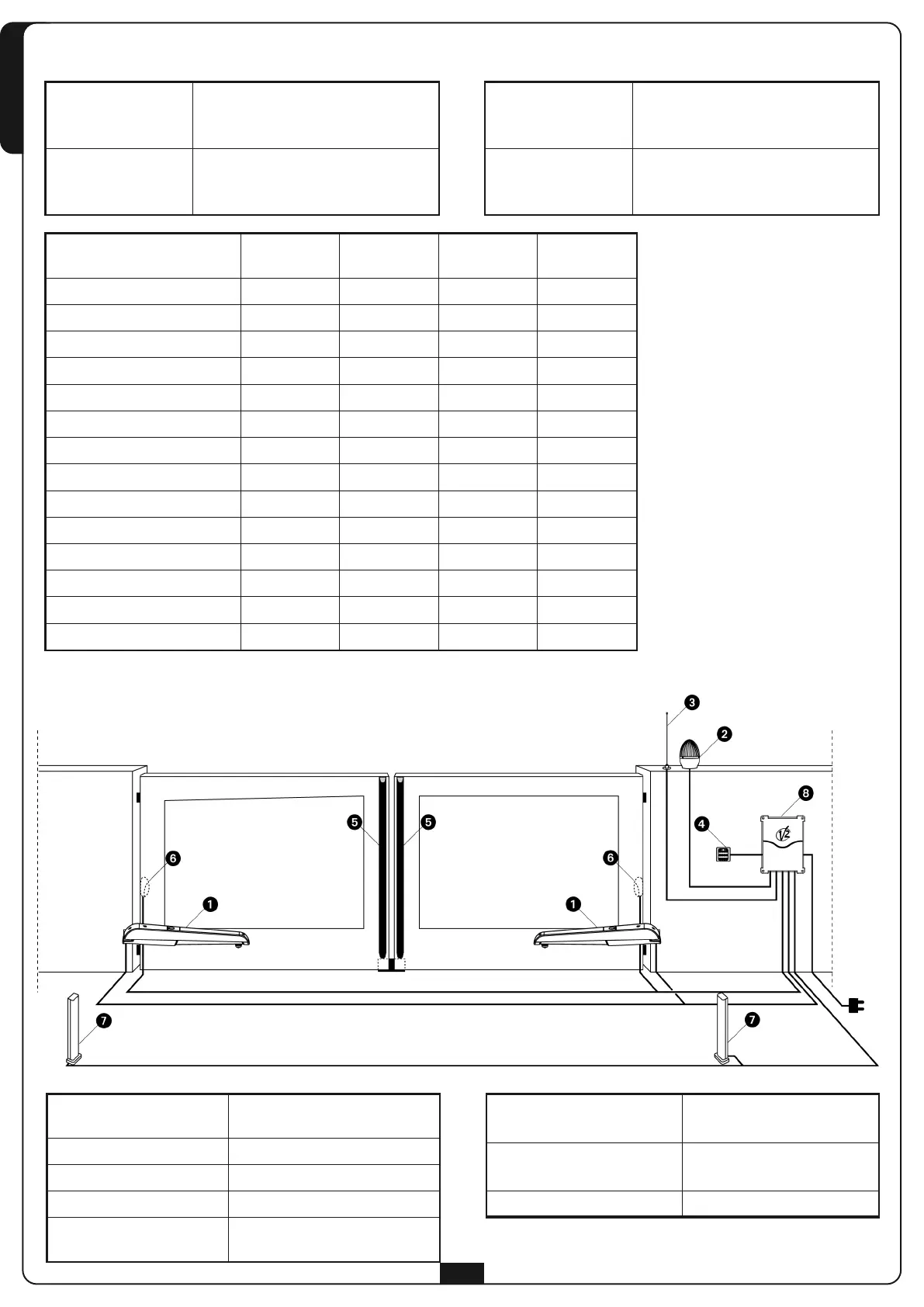

SCHEMA DI INSTALLAZIONE
 Attuatore AXIL
- cavo 4 x 0,75 mm
2
(120V/230V)
- cavo 3 x 1,5 mm
2
(24V)
 Lampeggiante
cavo 2 x 1,5 mm
2
 Antenna
cavo RG-58
 Selettore chiave o digitale
cavo 3 x 0,5 mm
2
 Costa di sicurezza
(EN 12978)
- tipo ottico
- tipo resistivo
 Fotocellule interne
cavo 4 x 0,5 mm
2
(RX)
cavo 2 x 0,5 mm
2
(TX)
 Fotocellule esterne
cavo 4 x 0,5 mm
2
(RX)
cavo 2 x 0,5 mm
2
(TX)
 Centrale di comando
cavo 3 x 1,5 mm
2
