DEUTSCH
34

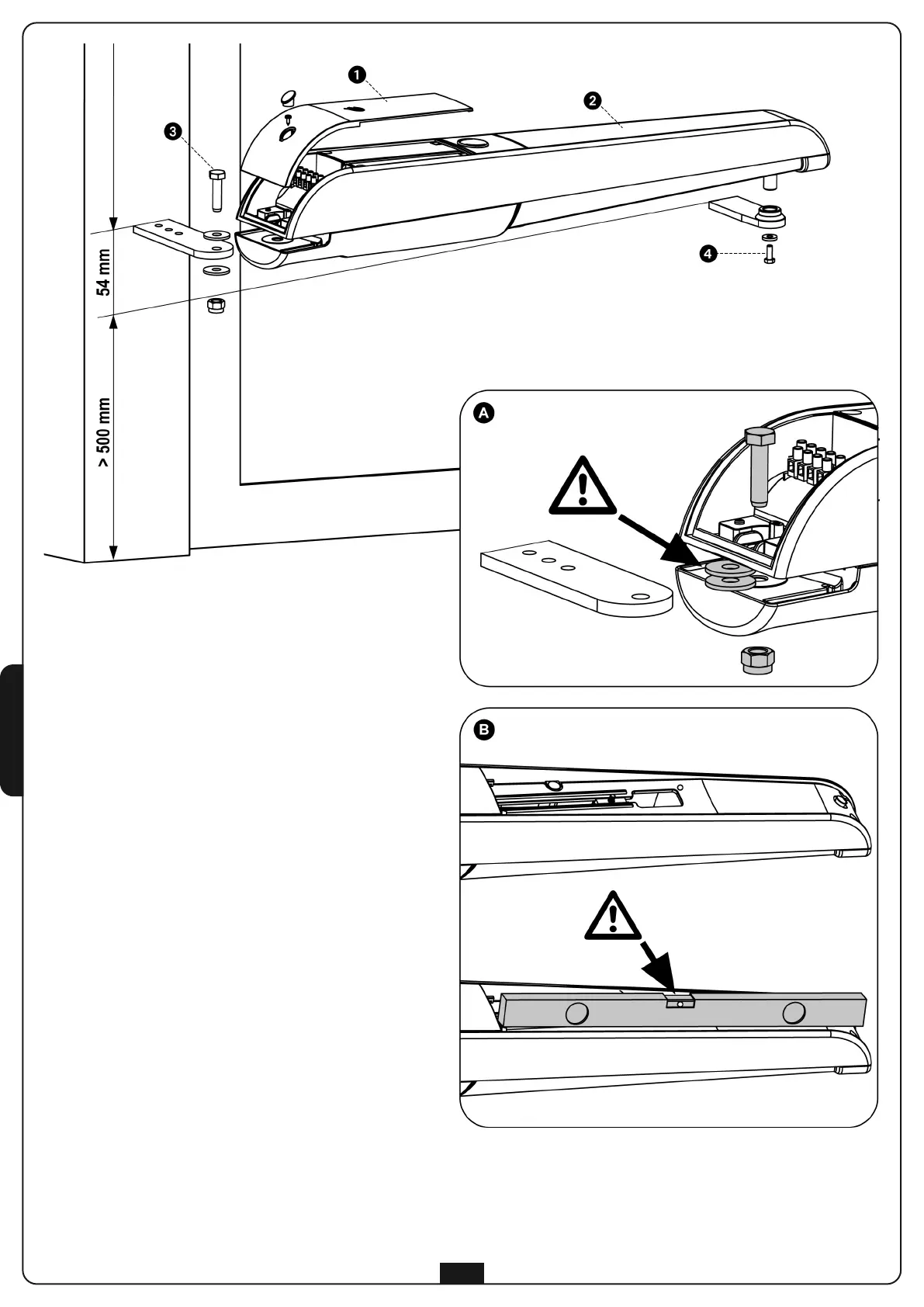

BEFESTIGUNG DER STELLGLIEDER
Nach dem Markieren der in der Tabelle der vorangehenden Seite
aufgeführten Maße auf der Säule, wie folgt vorgehen:
1. Bügel an den Pfeilern und am Tor befestigen.
ACHTUNG: der vordere Bügel muss im Vergleich
zum hinteren Bügel 54 mm weiter unten positioniert
werden.
2. Torflügel schließen.
3. Stellglieder freigeben.
4. Die beiden Plastikabdeckungen 1 und 2 abmontieren
5. AXIL an den Bügeln positionieren und Mutterschraube 3
mit der selbstblockierenden Mutter und den beiden
Unterlegscheiben festziehen
ACHTUNG: die beiden Unterlegscheiben wie in
Abbildung A einführen
6. Mutterschraube 4 nach Einführen der Unterlegscheibe
festziehen.
ACHTUNG: sicherstellen, dass diese wie in
Abbildung B korrekt angezogen wurde
7. Torflügel manuell mehrmals öffnen und schließen und
sicherstellen, dass keine Reibungen zwischen dem Stellglied
und der Torstruktur vorliegen.
