FISSAGGIO DEGLI ATTUATORI

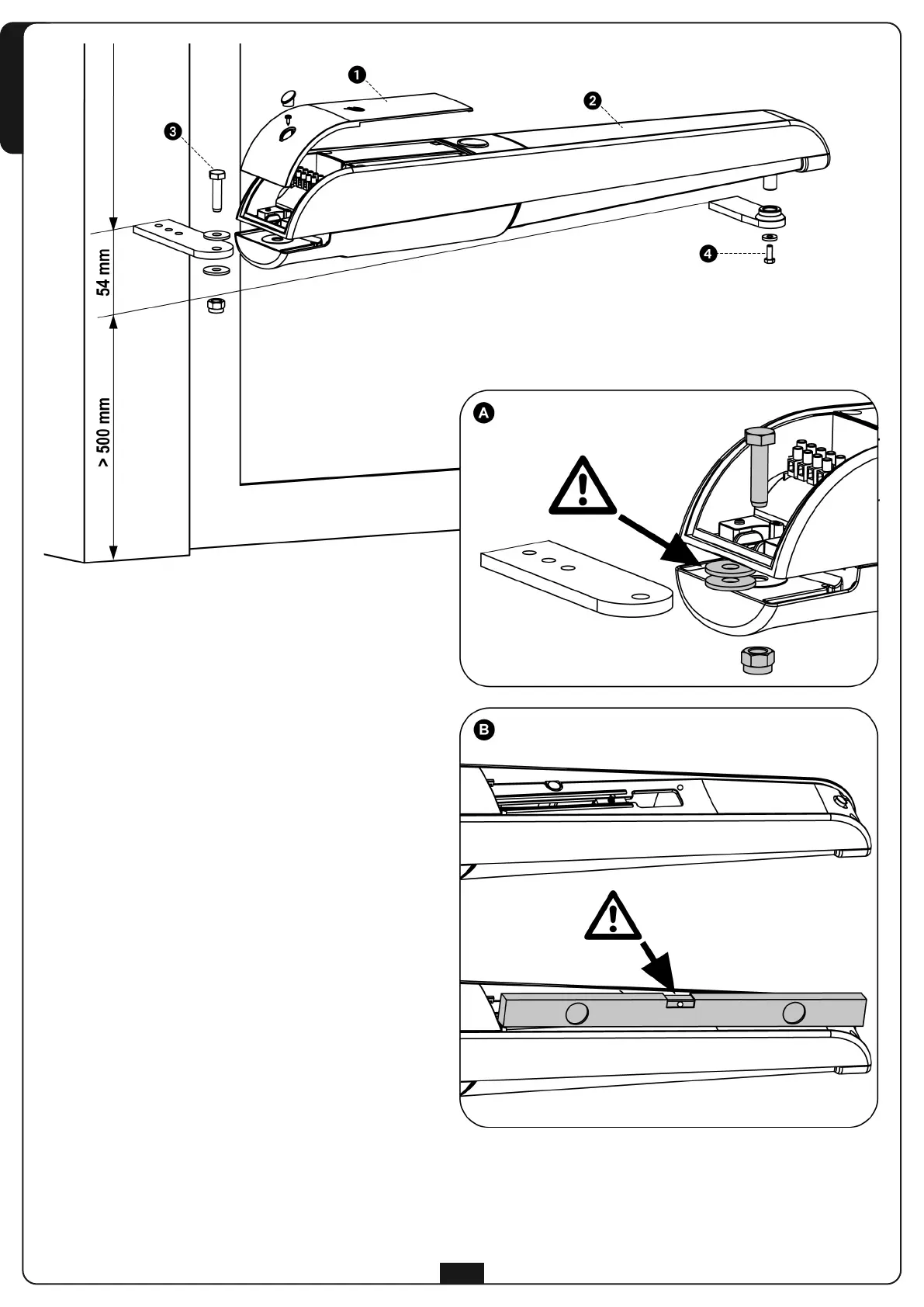

Dopo aver riportato sui pilastri le misure scelte nella tabella della
pagina precedente, procedere con le seguenti operazioni:
1. Fissare le staffe sui pilastri e sul cancello.
ATTENZIONE: la staffa anteriore deve essere
posizionata 54 mm più in basso rispetto alla staffa
posteriore.
2. Chiudere l'anta.
3. Sbloccare gli attuatori.
4. Smontare le due cover plastiche 1 e 2
5. Posizionare AXIL sulle staffe e fissare il bullone 3 con relativo
dado autobloccante e le due rondelle
ATTENZIONE: inserire le due rondelle come
riportato nel riquadro A
6. Fissare il bullone 4 dopo aver inserito la rondella.
ATTENZIONE: verificare che sia in bolla come
riportato nel riquadro B
7. Provare più volte ad aprire e chiudere manualmente le ante
controllando che non ci siano attriti tra l'attuatore e la
struttura del cancello.
