Vacon 100 flow Installation Instruction

DE: VACON
®
100 Netztrennschalter vacon • 17
24-Stunden-Support +358 (0)201 212 575 • E-Mail: vacon@vacon.com
de
7

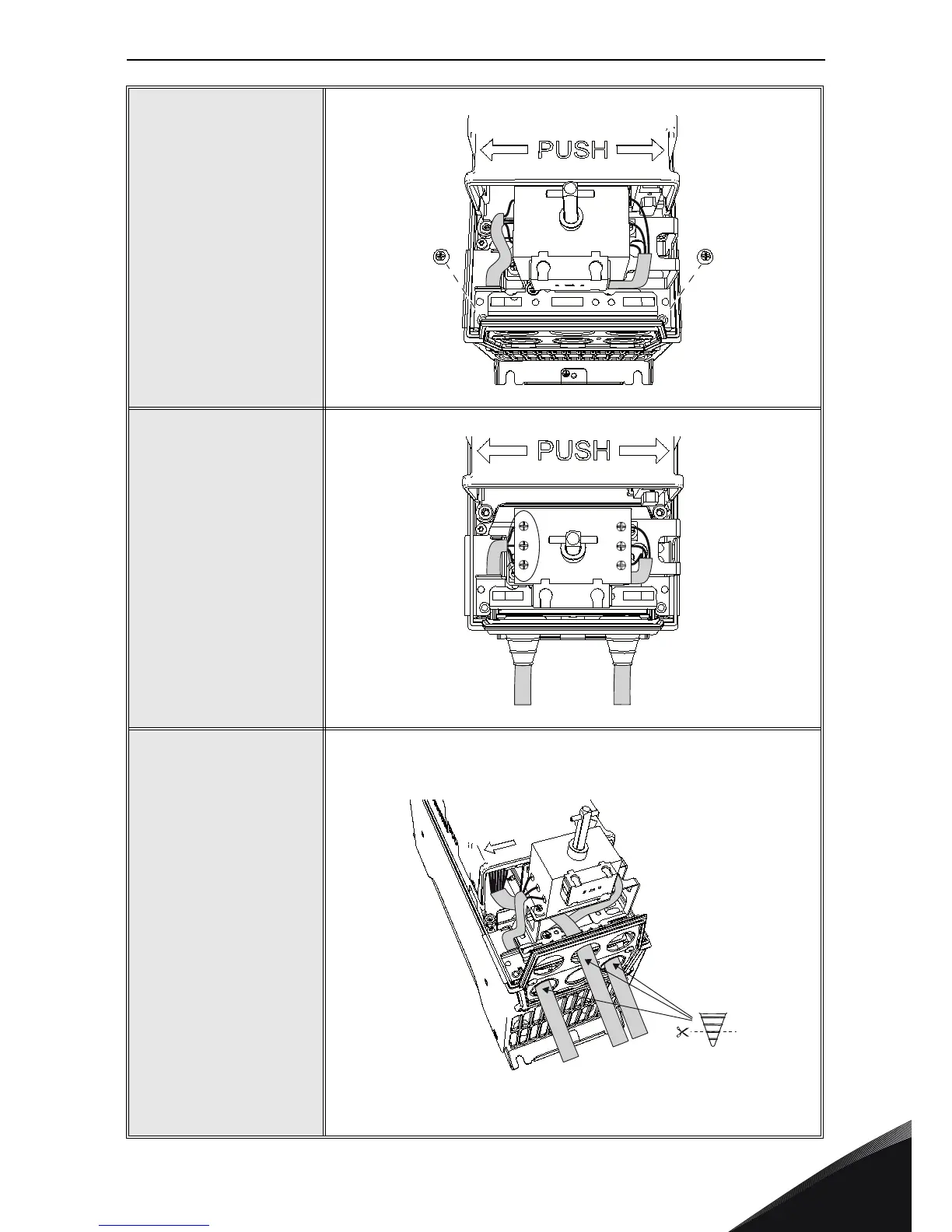

Ziehen Sie die Schrauben
des Netztrennschalters
fest.
8
Ziehen Sie die Schrauben
des Netzkabels am
Netztrennschalter fest.
Berücksichtigen Sie dabei
die in Tabelle 1 aufgeführ-
ten Anzugsmomente.
Überprüfen Sie außer-
dem, ob die werkseitig
installierten Kabelver-
bindungsschrauben auf
der rechten Seite des
Netztrennschalters fest-
gezogen sind.
9
MR4: Führen Sie das
mit „D“ gekennzeichnete
Datenkabel unter dem
Netztrennschalter entlang
und befestigen Sie das
Kabel.
MR5-MR7: Führen Sie das
Datenkabel um den Netz-
trennschalter herum zum
Steueranschluss.
HINWEIS 1: Sichern Sie
das Datenkabel möglichst
nah an der Klemme mit
einem Isolierrohr.
HINWEIS 2: Genaue
Anweisungen zur Kabelin-
stallation finden Sie im
Installationshandbuch
des VACON
®
100.
S
M
2T1
4T2
6T3
1L1
3L2
5L3
M
S
D
