Vacon 100 flow Installation Instruction

de
Vacon • 16 DE: VACON
®
100 Netztrennschalter
Tel. +358 (0)201 2121 • Fax +358 (0)201 212 205
4

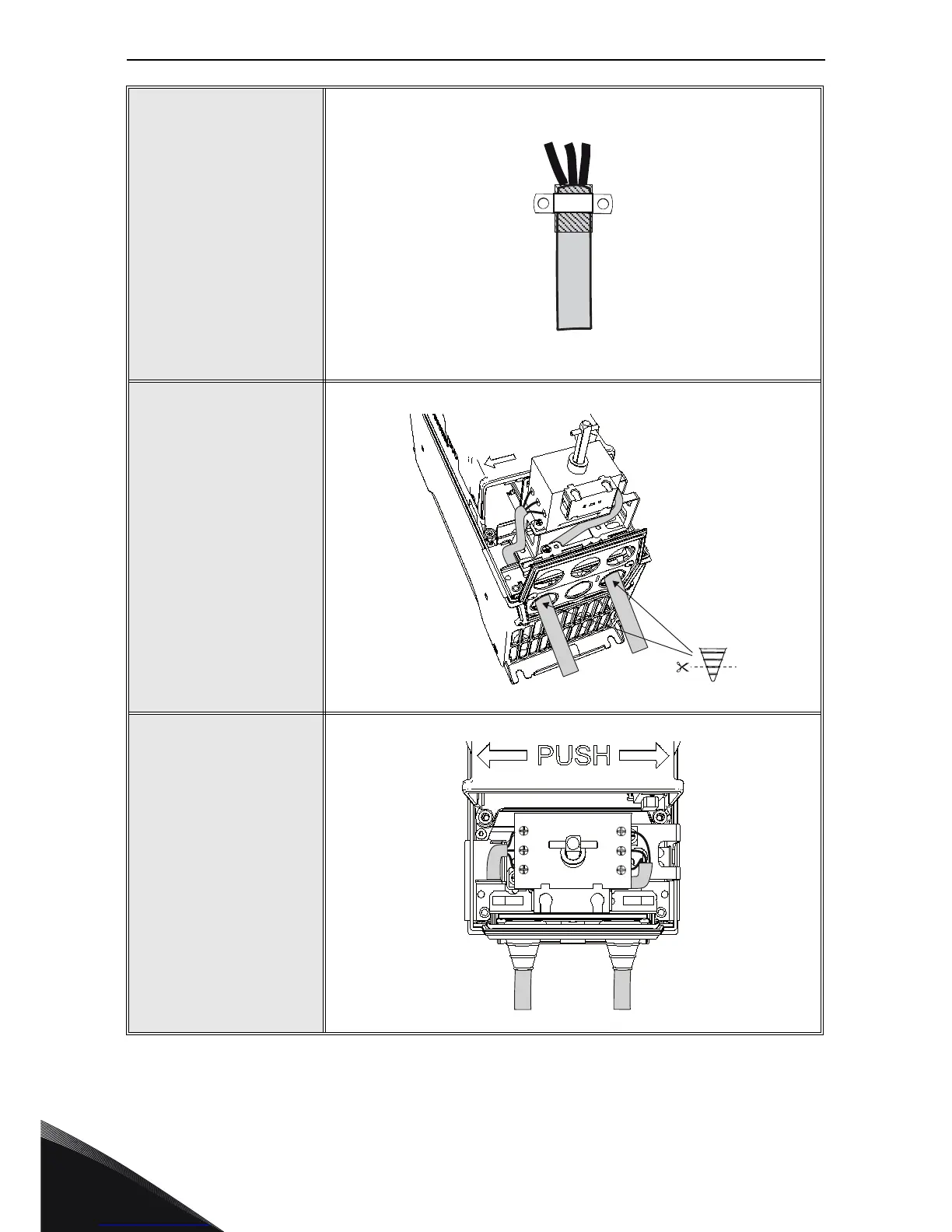

So befestigen Sie die
Kabel: Schlagen Sie die
Kabelabschirmung zurück
über das Kabel und setzen
Sie anschließend eine
Kabelklemme auf die
Abschirmung, um das
Kabel zu befestigen.
HINWEIS: Genaue
Anweisungen zur Kabelin-
stallation finden Sie im
Installationshandbuch
des VACON
®
100.
5
Installieren Sie das mit
„S“ gekennzeichnete
Netzkabel und verbinden
Sie es mit dem Netz-
trennschalter (siehe
Abbildung).
HINWEIS 1: Sichern Sie
die Kabel möglichst nah
am Netztrennschalter
mit einem Isolierrohr.
HINWEIS 2: Genaue
Anweisungen zur Kabelin-
stallation finden Sie im
Installationshandbuch
des VACON
®
100.
6
Darstellung des installier-
ten Motor- und Netzka-
bels von oben.
M
S
S
M
2T1
4T2
6T3
1L1
3L2
5L3
