Vacon 100 flow Installation Instruction

FR : Interrupteur d'alimentation du convertisseur de fréquence VACON
®
100 vacon • 23
Assistance 24 heures sur 24 : +358 (0)201 212 575 • E-mail : vacon@vacon.com
FR
7

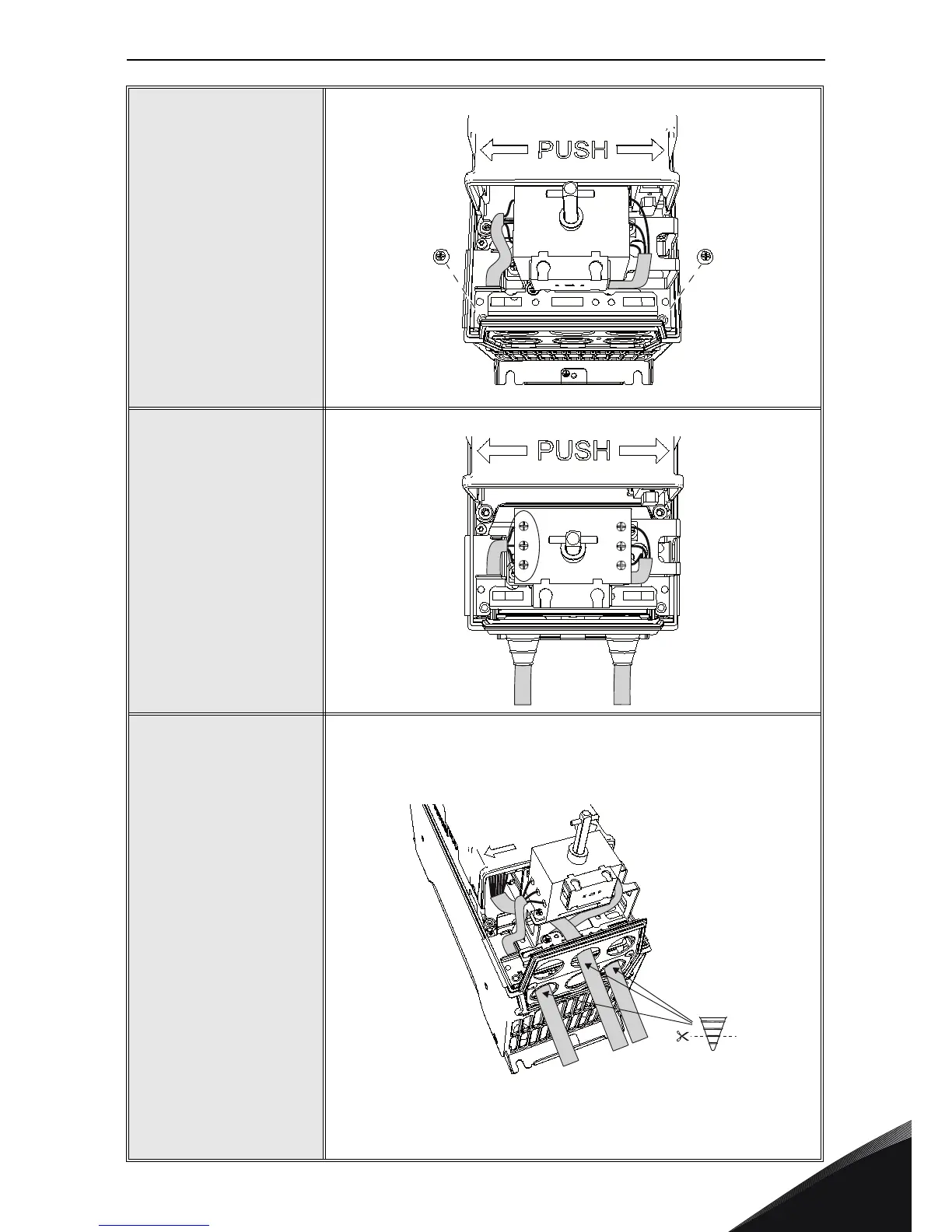

Serrez les vis de l'inter-
rupteur d'alimentation
du convertisseur.
8
Serrez les vis du câble
d'alimentation sur l'inter-
rupteur d'alimentation du
convertisseur en respec-
tant les couples de ser-
rage indiqués dans le
Tableau 1. Vérifiez égale-
ment le serrage des vis de
fixation du câble installées
en usine sur la droite de
l'interrupteur d'alimenta-
tion du convertisseur.
9
MR4 : Passez le câble de
données "D" sous l'inter-
rupteur d'alimentation du
convertisseur et fixez-le.
MR5-MR7 : Passez le
câble de données autour
de l'interrupteur d'ali-
mentation du convertis-
seur et raccordez-le au
bornier de commande.
REMARQUE 1 : Protégez
le câble de données
à l'aide d'une gaine d'iso-
lation placée aussi près
que possible du bornier.
REMARQUE 2 : Reportez-
vous aux instructions
détaillées d'installation
des câbles disponibles
dans le manuel d'installa-
tion du VACON
®
100.
S
M
2T1
4T2
6T3
1L1
3L2
5L3
M
S
D

Vacon 100 flow Specifications

General

Protection class	IP20
Communication interface	RS-485
Operating temperature	-10°C to +50°C
Storage temperature	-40°C to +70°C
Ambient temperature	-10°C to +40°C
Control method	Sensorless vector control
Communication protocols	CANopen
Approvals	CE, UL
I/O	2 analog inputs
Protection features	Overcurrent, overvoltage, undervoltage, overtemperature
Frequency range	0 Hz to 400 Hz
Humidity	5% to 95%, non-condensing
Voltage range	208-240 V
