Vacon 100 flow Installation Instruction

NL: Hoofdschakelaar VACON
®
100 frequentieregelaar vacon • 35
24-uursondersteuning +358 (0)201 212 575 • E-mail: vacon@vacon.com
nl

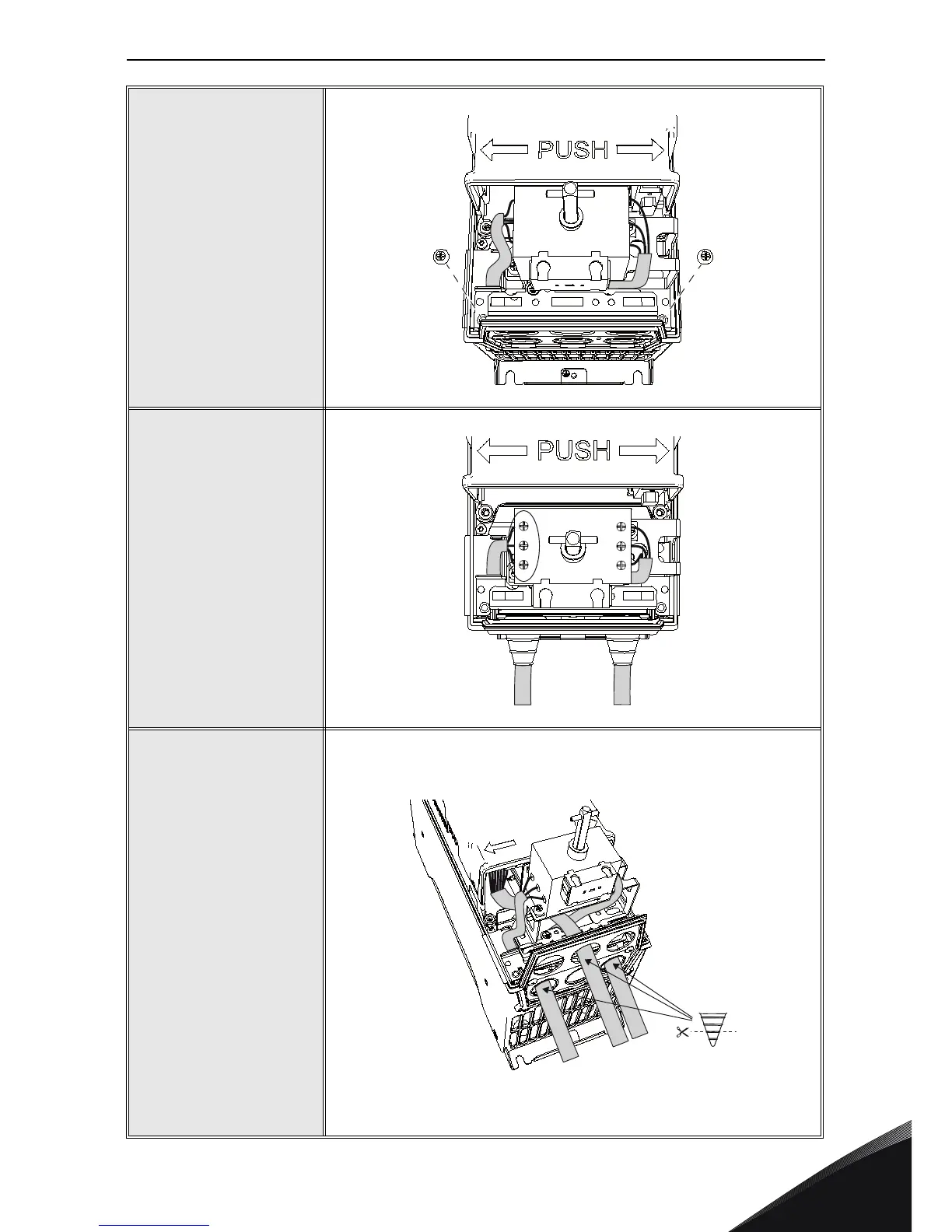

7
Bevestig de schroeven van
de hoofdschakelaar.
8
Draai de schroeven van
de voedingskabel op de
hoofdschakelaar aan vol-
gens de aandraaimomen-
ten in Tabel 1. Controleer
ook het aandraaimoment
van de in de fabriek geïn-
stalleerde kabelbevesti-
gingsschroeven aan de
rechterkant van de
hoofdschakelaar.
9
MR4: Leid de gegevenska-
bel 'D' onder de hoofd-
schakelaar door en
bevestig deze.
MR5-MR7: Leid de
gegevenskabel rondom
de hoofdschakelaar
naar de besturingsklem.
OPMERKING 1! Bescherm
de gegevenskabel met
een isolatiehuls zo dicht
mogelijk bij de
hoofdschakelaar.
OPMERKING 2! Zie de
installatiehandleiding
van de VACON
®
100 voor
uitgebreide instructies
met betrekking tot de
installatie van de kabels.
S
M
2T1
4T2
6T3
1L1
3L2
5L3
M
S
D

Vacon 100 flow Specifications

General

Protection class	IP20
Communication interface	RS-485
Operating temperature	-10°C to +50°C
Storage temperature	-40°C to +70°C
Ambient temperature	-10°C to +40°C
Control method	Sensorless vector control
Communication protocols	CANopen
Approvals	CE, UL
I/O	2 analog inputs
Protection features	Overcurrent, overvoltage, undervoltage, overtemperature
Frequency range	0 Hz to 400 Hz
Humidity	5% to 95%, non-condensing
Voltage range	208-240 V
